2
1
3
4
3 2
16
Centre de traction, largeur de travail du premier
corps de labour et réglage des largeurs de travail.
On pourra procéder à une éventuelle correction du
centre de traction ou à un réglage de la largeur de
travail du premier corps de labour à une position
moyenne approximative de la largeur de travail (voir «
Réglages préliminaires ».
Dans l'ordre : d'abord le centre de traction, ensuite la
largeur de travail du premier corps de labour.

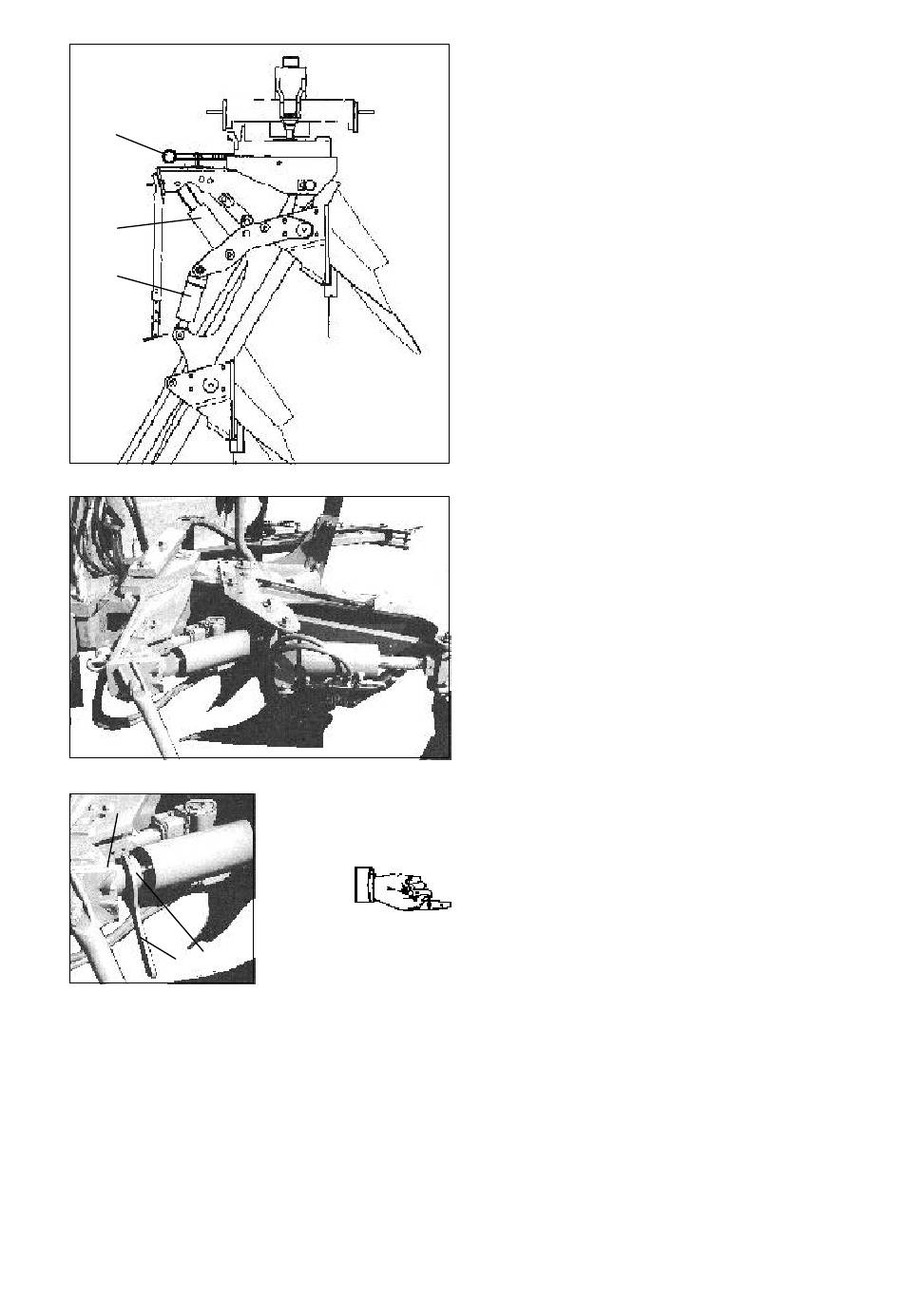

Centre de traction (position des barres inférieures) :
le tracteur devra avancer dans la raie sans traction
latérale.
Si les barres inférieures à débattement latéral ne
s'équilibrent pas à peu près au centre du tracteur et
que, donc, il en résulte une traction latérale, on devra
corriger ce défaut à l'aide du tirant ou du vérin de
réglage (14/1) ( sur le vérin, tourner la butée 16/2
– clé 16/3 – bloquer dans la gorge avec le boulon 16/4).
Tirant / vérin (14/1) plus court – l'attelage trois-points
14
Tirant / vérin (14/1) plus long – l'attelage trois-points
Si le tracteur a tendance à se diriger vers la raie à
l'avant, réduire un peu la longueur du tirant ou du vérin.
(faire toujours avancer le vérin contre la butée)
Largeur de travail du premier corps de labour :
elle devra être adaptée à la largeur de travail des autres
corps de labour.
Placer le bâti de la charrue en parallèle à l'aide de la
manivelle de réglage (14/2)
– ou par commande hydraulique –
15
déplacement du bâti vers la raie
– premier corps plus étroit
déplacement du bâti vers le guéret
– premier corps plus large
Si l'adaptation de la largeur de travail du premier corps
est réalisée par commande hydraulique, ne pas
déplacer sous contrainte – ni en position relevée, ni
sous effort de traction.
Réglage des largeurs de travail : après le
réglage de base (centre de traction, largeur du
premier corps de labour), on pourra procéder au
réglage de la largeur de travail voulue
– au moyen du tirant de réglage ou vérin (14/3) ;
commande hydraulique : par petites étapes pendant
l'avancement.
Le centre de traction et la largeur du premier corps
de labour seront alors adaptés automatiquement.
Tirant / vérin de réglage plus long
– plus petite largeur de travail
Tirant / vérin de réglage plus court
– plus grande largeur de travail
7
s'oriente vers la raie
s'oriente vers le guéret
