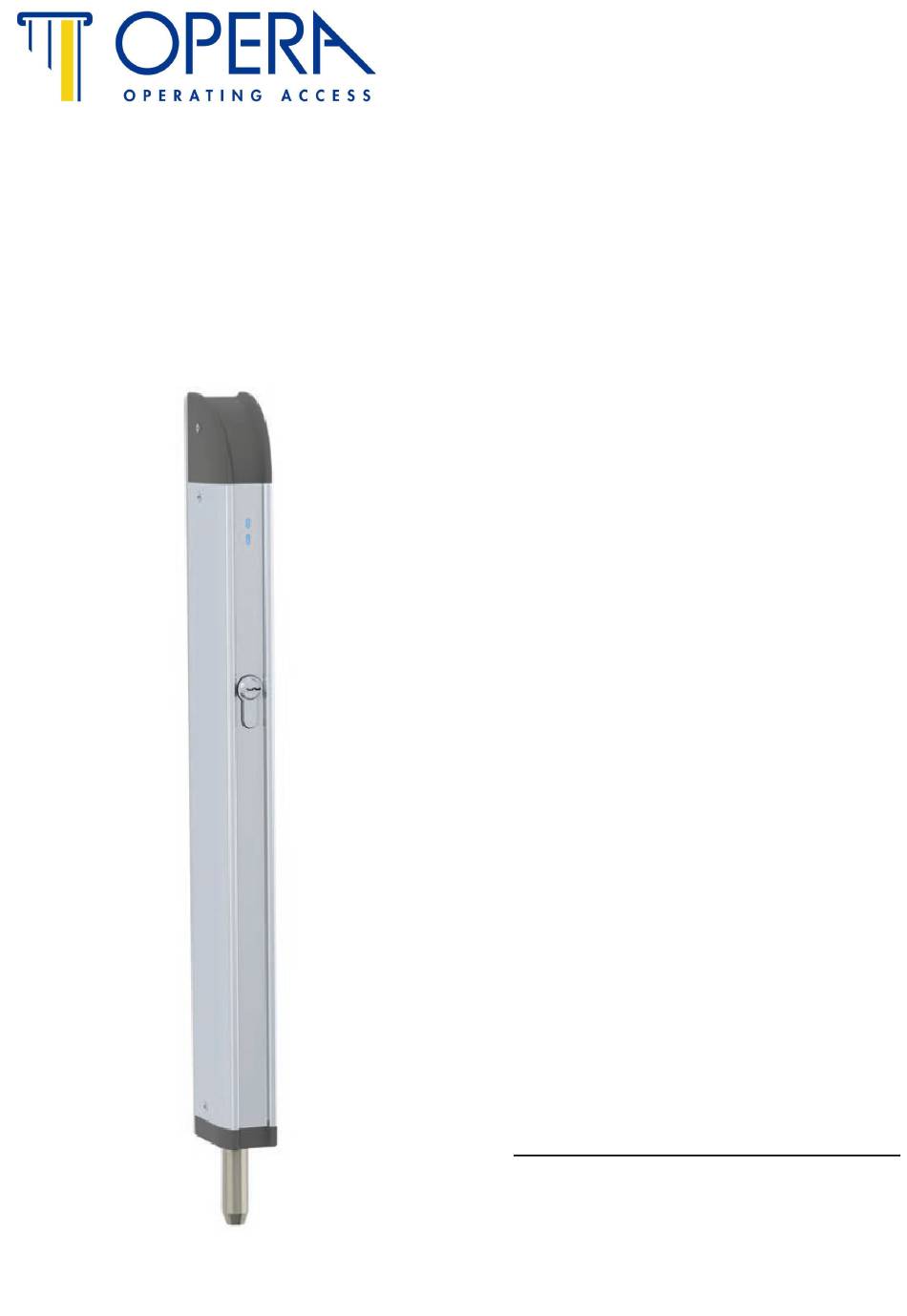

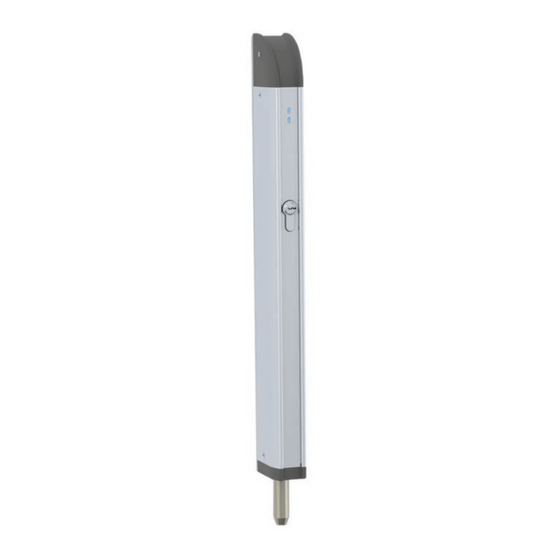

- Page 1 GATE BOLT Article 28720 ELECTROVERROU MOTORISE Manuel d'installation et utilisation...
-
Page 3: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES Alimentation 12 - 24 Vac Ø fil minimum 1,5mm 12 (13,8 min. ) - 24 Vdc Non polarisée Courant de démarrage max. 5 A a 15 Vdc (moteur sous effort) Temporisation de fermeture automatique à Réglable de 0 à 5 secondes l'approchement de la porte ( T1 ) La programmation d'usine est de 2 secondes Temporisation de fermeture automatique... - Page 4 REGLAGES La modalité de fonctionnement et le réglage des temps peuvent être sélectionnés par l'aimant de programmation fourni en dotation avec le produit. Ces opérations peuvent être effectuées sans les carters de la serrure, en positionnant l'aimant dans la fente (figure A ) ou avec la serrure fermée en mesurant 87 mm (figure B) de la fin du couvercle et appuyant l'aimant sur le carter posé.
- Page 5 MODALITE’ DE FONCTIONNEMENT Avant d'alimenter le Legion, positionner l'aimant comme dans la figure, puis donner l'alimentation: Automatique ( défaut ) LED bleue 1 clignotement 4 secondes Step by step ou bistable LED bleue 2 clignotements 4 secondes Automatique fail safe ( à rupture) LED bleue 3 clignotements 4 secondes Step by step ou bistable...
- Page 6 REGOLAZIONE T2 Electroverrou avec contact fermé et pêne sorti - commande ouverture non active, LED rouge allumée. Contrôler les temps réglés: approcher l'aimant pour une seconde; la LED bleue s'allume et la • LED rouge clignote autant de fois que les secondes définies. Modifier les temps définis: approcher l'aimant et l'éloigner uniquement au moment souhaité.
- Page 7 COTES...
-
Page 8: Accesoires
ACCESOIRES SOUS-PLAQUE Article 02287 Fixer la sous-plaque article 02287 dans la position correcte puis visser l'electroverrou avec les vis en dotation. PASSAGE FILS TROUS DE FIXAGE SOUS-PLAQUE TROUS DE FIXAGE SOUS-PLAQUE... -
Page 9: Contre-Plaque
CONTRE-PLAQUE AU SOL Article 02290 CONTRE-PLAQUE Article 02291 – Version Argent Article 02291N – Version Noire Contre-plaque pour pose horizontale ou verticale vers le haut EPAISSEURS CONTRE-PLAQUE Article 02292 - 3 mm Article 02923 – 1 mm... -
Page 10: Capteurs De Porte
CAPTEURS DE PORTE Article 02221 Article 02223 ROSETTE BLINDEE Article 02250LG A poser avec la sous-plaque Article 02287... -
Page 11: Remplacement Ou Montage Cylindre
REMPLACEMENT OU MONTAGE CYLINDRE Côté interne Côté externe Demy cylindre Electroverrou 40 mm 10 mm uniquement Double cylindre Electroverrou 40 mm Epaisseur porte + 15 mm uniquement Double cylindre Electroverrou + 40 mm Epaisseur porte + 18 mm sous-plaque Double cylindre Electroverrou + 40mm Epaisseur porte + 30 mm... - Page 12 CIRCUIT Alimentation non polarisée 12 (13,8) - 24 Vac - Vdc; Ouverture par contact N.O. sec Porte Alarme Commande d'ouverture par courant Contacts en échange pour l'état du pêne (max 1A / 24 Vdc) Allumée fixe Pêne rentré Allumée fixe Pêne sorti Clignotante Eteinte...
-
Page 13: Branchements Electriques
BRANCHEMENTS ELECTRIQUES 12 (13,8) – 24 Vac / Vdc (non polarisé) Alimentation Ouverture Porte Alarme / Panne U.P.C AP: commande d'ouverture par contact N.O. “sec”; l'activation continue (non impulsive) maintiendra le pêne ouvert en permanence (fonction de decondamnation manuelle électrique). APT: commande d'ouverture par contact N.O. - Page 14 L'electroverrou a, à l’intérieur de son circuit, 2 capteurs de porte positionnés aux deux côtés B et A Porte Article 02221 Article 02223 A e B: capteurs électroniques présents sur le circuit mais qui nécessitent d'un aimant C pour fonctionner (les aimants sont permanents et déjà polarisés). D e E: alternative aux capteurs A et B;...
- Page 16 OPERA s.r.l. – Via Portogallo 43 – 41122 Modena (MO) – Italy Tel. +39 059 451708 – Fax +39 059 451697 Internet: www.opera-italy.com e-mail: info@opera-access.it REV. 11/19...
