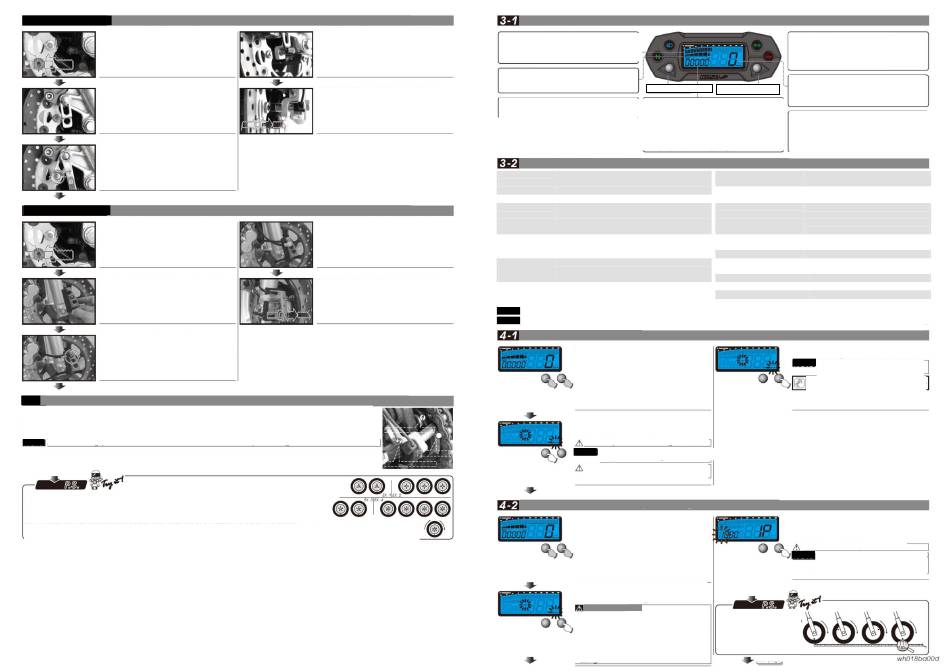

MOTO / SCOOTER
Instruction pour le support du capteur de vitesse de type s
Placez l'aimant dans le trou de la vis du
disque de frein.
Installez le support de capteur de type s.
Réglez la position de support de capteur pour
vous assurer que le capteur est en face de
l'aimant pour éviter un mauvais signal de
vitesse ou une absence de signal !
MOTO / SCOOTER
Instruction pour le support du capteur de vitesse de type L
Placez l'aimant dans le trou de la vis du disque
de frein
Installez le support L et le caoutchouc
anti-dérapant sur la fourche avant et réglez-le à
la hauteur et à l'angle appropriés.
Utiliser le collier de câble pour fixer le support
sur la fourche avant. Assurez-vous que la vis du
disque vis passe dans le trou sur le support pour
installer le capteur dans le même trou pour la
détection du signal de vitesse.
ATV
Consigne de montage du support du capteur de vitesse de type S
1. Placez l'aimant dans le trou de vis du disque de frein.
2. Installez le support de capteur de type s. Réglez la position de support de capteur pour vous assurer que le capteur est en
face de l'aimant pour éviter un mauvais signal de vitesse ou une absence de signal!
3. Installez le capteur de vitesse sur le support. Réglez la distance entre le capteur et l'aimant. Nous vous suggérons de vous
assurer que la distance est de moins de 8 mm pour une bonne détection du signal de vitesse.
NOTE
Pour le réglage, reportez-vous à 4-2 Circonférence du pneu et réglage du point de capteur.
Plus il y a de points de capteur magnétique, moins grand sera l'intervalle d'affichage lors de l'installation de l'aimant,Placez
l'aimant avec le côté portant la marque N face à l'extérieur et placez-le moyennement pour éviter un mauvais signal.
EX. 1: Si votre disque a trois vis, vous pouvez installer 1 ou 3 aimants pour détecter la vitesse.
EX. 2: Si votre disque dispose de 4 vis, vous pouvez installer 1, B2 ou 4 aimants pour détecter la vitesse.
EX. 3: Si votre disque a 5 vis, vous pouvez installer 1 ou 5 aimants pour détecter la vitesse.
EX. 4: Si votre disque dispose de 6 vis, vous pouvez installer 1.B2, B3 ou 6 aimants pour détecter la vitesse.
Après avoir terminé l'installation de l'aimant et le réglage du point détection, faites tourner votre pneu pour tester le
fonctionnement de compteur de vitesse.
Installez le capteur de vitesse sur le support
Réglez la distance entre le capteur et l'aimant.
Nous vous recommandons de vous assurer que
la distance est moins de 8 mm pour obtenir une
bonne détection du signal de vitesse.
Installez le capteur de vitesse sur le support.
Réglez la distance entre le capteur et l'aimant.
Nous vous recommandons de vous assurer
que la distance est moins de 8 mm pour obtenir
une bonne détection du signal de vitesse.
Aimant (pour signal de vitesse)
support du capteur de type S
capteur de vitesse
Consigne de fonctionnement de base
Tachymètre
Plage d'affichage: 0 ~ 15000 tr/m.
Unité d'affichage: 500 tr/m (0 ~ 10000 tr/m)
Unité d'affichage: 250 tr/m (10000 ~ 15000 tr/m))
Jauge de carburant
Plage d'affichage: 5 niveaux
.
Unité d'affichage: Chaque niveau représente 20%.
Bouton de réglage
Témoin de réserve de carburant insuffisante
Odomètre
Plage d'affichage: 0 ~ 99999 km (mile),
Plage d'affichage: Le symbole de carburant
réinitialisation automatique après 99999 km
clignote lorsque le niveau de carburant est
(mile).
inférieur à 20%
Unité d'affichage: 1 km (mile).
Indicateur de distance
Plage d'affichage: 0 ~ 999,9 km (mile),
réinitialisation automatique après 999,9 km (mile).
Unité d'affichage: 0,1 km (mile).
Fonction, consigne de réglage
Compteur de
Plage d'affichage: 0 ~ 360 km/h (0 ~ 223 MPH)
vitesse
Unité d'affichage: km/h et MPH comme alternative
Ecran interne
<0,5 seconde
Odomètre
Plage d'affichage : 0 ~ 99999 km (mile), réinitialisation
automatique après 99999 km (mile).
Unité d'affichage: 1 km (mile)
Indicateur de
Plage d'affichage : 0 ~ 999,9 km (mile), réinitialisation
distance A/B
automatique après 999,9 km (mile).
Unité d'affichage: 0,1 km (mile)
Circonférence du
Plage de réglage: 300 ~ 2500 mm
pneu
Unité de réglage: 1 mm.Point sensible : 1 ~ 60
Compte-tours
Plage d'affichage: 0 ~ 15000 tr/mn
Unité d'affichage: 500 tr/mn (0 ~ 10000 Tr/mn)
Unité d'affichage: 250 tr/mn (10000 ~ 15000 Tr/mn)
NOTE
La conception et les spécifications sont sujettes à changement sans préavis !
NOTE
Si vous entrez dans l'écran de réglage pendant 30 secondes et n'appuyez pas sur le bouton, vous reviendrez à l'écran principal
automatiquement.
Réglage de l'unité de vitesse
Dans l'écran principal, appuyez sur Sélection
& Réglez X 3 secondes pour saisir le réglage.
Appuyez sur le bouton Réglage pour choisir
l'unité de vitesse.
Maintenant, le réglage est km/h.
Maintenant l'unité de vitesse clignote !
Vous pouvez choisir km/h ou MPH dans
NOTE
l'écran de réglage de l'unité de vitesse.
Le compteur kilométrique et l'indicateur de
distance changeront ainsi que l'unité de
vitesse.
Circonférence du pneu et réglage du point de détection
Dans l'écran principal, appuyez sur
Sélection & Réglez X 3 secondes pour saisir
le réglage.
Appuyez sur le bouton Sélection pour
accéder au réglage de la circonférence du
pneu
ATTENTION!
Mesurez la circonférence du pneu (le pneu sur
lequel vous allez installer le capteur) et vérifuer le
nombre de points de détection magnétique (Vous
pouvez installer l'aimant dans la vis du disque ou la
vis de pignon)
La vitesse affichée sur le compteur sera affectée par
le réglage, vérifiez que le numéro de réglage est
correct avant de faire le réglage.
Voyants
Voyant de point mort (Vert)
Voyant de phare (Bleu)
Voyant de clignotant (Vert)
Voyant d'huile (Rouge)
Compteur de vitesse
Plage d'affichage: 0 ~ 360 km/h (0 ~ 223
Bouton de Sélection
MPH).
Unité d'affichage: km/h ou MPH.
Bouton Réglage
Dans l'écran principal, appuyez sur le bouton
Réglage pour basculer entre l'odomètre et
l'indicateur de distance.
Dans l'écran de l'indicateur de distance, appuyez sur le
Bouton de réglage pendant 3 secondes pour
réinitialiser l'indicateur de distance.
○ Ecran interne
<0,5 seconde
○ Réglage des pistons/temps 2 Temps : 1, 2, 3, 4 pistons
4 temps : 1, 2, 3, 4, 5, 6, 8, 10, 12 pistons
● Jauge de carburant
Plage d'affichage: 5 niveaux
t
Unité d'affichage: Chaque niveau
représente 20%
Plage de réglage: 100 Ω, 510 Ω, pas
Témoin d'huile
d'affichage
Tension de fonctionnement DC12V
Plage de température de fonctionnement -10~ +60°C
Modèle de compteur
JIS D 0203 S2
Dimensions du compteur
119.8X44X49.5 mm
Poids du compteur
Environ 90 g
Couleur du voyant indicateur
Point mort - vert, phares – bleu, Répéteur
- vert, Huile - rouge
Appuyez sur le bouton Sélection pour
poursuivre le réglage de la fonction.
NOTE
Lorsque vous quittez cet écran, le
réglage est terminé.
Si vous voulez juste faire le réglage cette fonction, vous
devez maintenir enfoncé le bouton Sélection pendant 3
secondes pour revenir à l'écran principal
EX. La circonférence du pneu est de 1300 mm.
Appuyez sur le bouton Sélection pour passer au
chiffre que vous souhaitez définir.
EX. Maintenant, le réglage d'origine est 1000 mm.
Maintenant, le 1 clignote!
NOTE
La plage de réglage de circonférence
du pneu est de : 300 ~ 2500 mm, et le
chiffre se règle de gauche à droite dans
l'ordre.
Vous pouvez régler la valve
au point de départ et au point
terminal pour mesurer la
circonférence de roue avec
un ruban de mesure.
