Utilisation
Le signal de 4 mA correspond toujours à une valeur de mesure de 0 mg/m
Full-Scale correspond toujours à la teneur résiduelle en huille générant une déviation maximale de 20 mA.
Resolution indique la résolution de l'interface.
Exemple de réglage 1

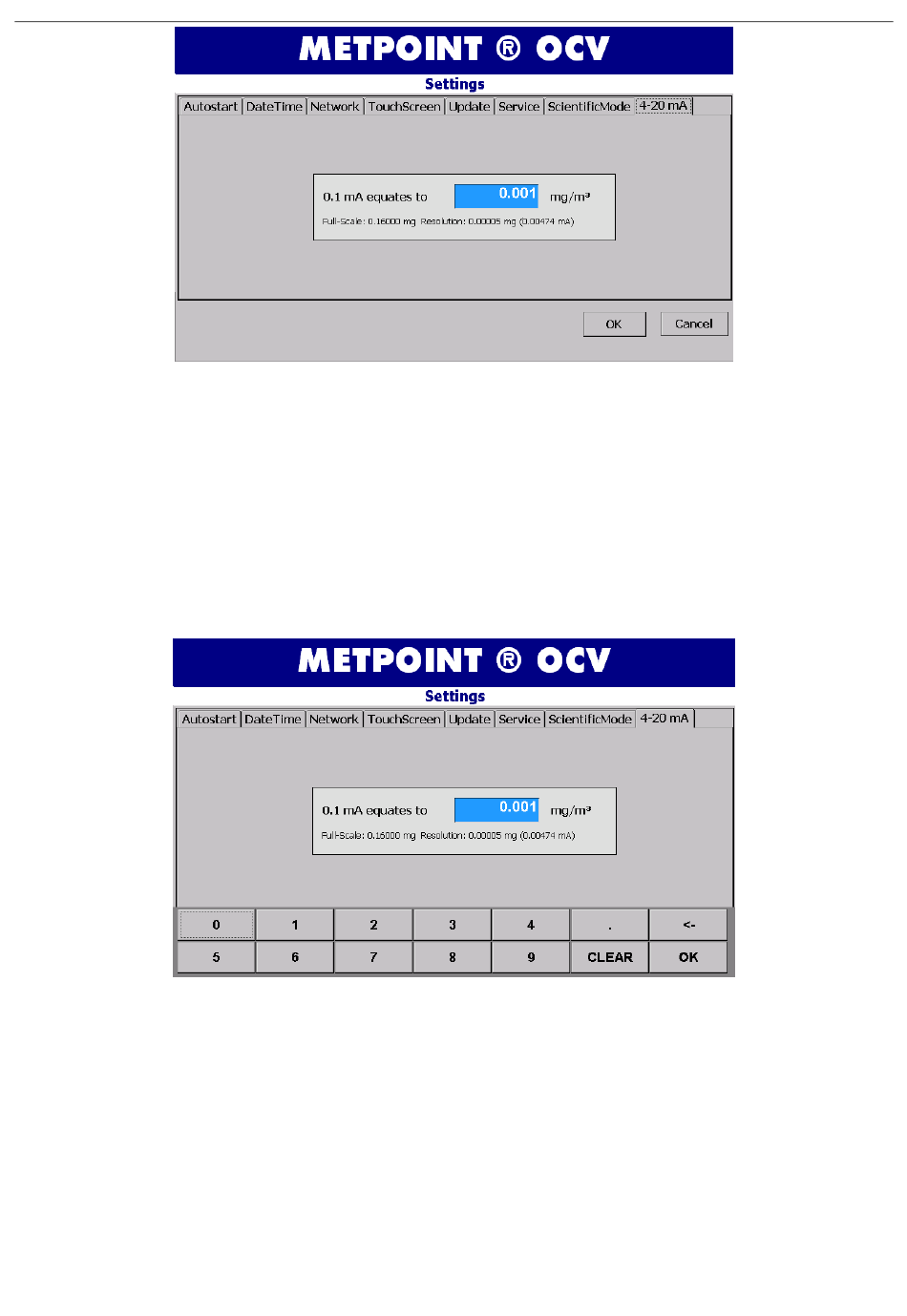

Si les valeurs de teneur résiduelle en huile affichées en mode MEASUREMENT sur le METPOINT
situent dans la plage ≤ 0,1 mg/m³, entrez la valeur „0.001" dans le champ bleu, puis validez avec OK.
Après la confirmation avec OK, les valeurs pour Full-Scale et la résolution apparaissent à l'écran. Dans cet
exemple, les réglages sont les suivants :
Mise à l'échelle
Mise à l'échelle Valeur de début d'échelle
Mise à l'échelle Valeur de fin d'échelle (Full-Scale)
64
3
.
0,1 mA
correspond à 0,001 mg/m³
4,0 mA
correspond à 0,000 mg/m³
20 mA
correspond à 0,160 mg/m³
®
OCV se
METPOINT
OCV
®
