Guida di avvio rapido
Passo 3: Collegare l'oscilloscopio
1.
Se l'oscilloscopio è alimentato a rete, collegare il cavo di alimentazione all'alimentatore e
inserire quest'ultimo in una presa di corrente. Collegare quindi il cavo di alimentazione CC
alla parte posteriore dell'oscilloscopio e premere l'interruttore di accensione.
2.

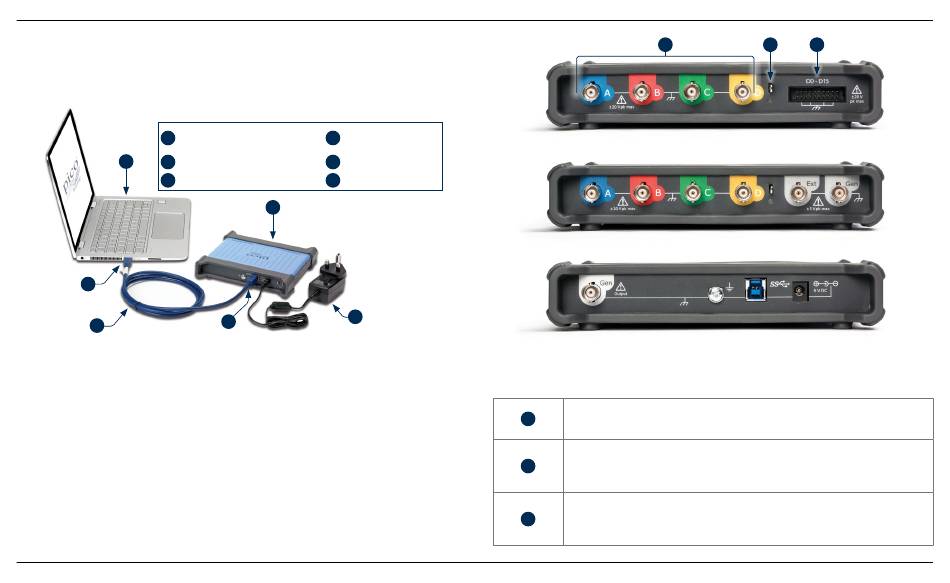

Collegare l'oscilloscopio al PC utilizzando il cavo USB in dotazione. Vedere lo schema di
collegamento di seguito per ulteriori informazioni.
Oscilloscopio PicoScope
a
per PC
d
b
Porta USB dell'oscilloscopio
c
Cavo USB Pico
e
c
3.
Attendere che il computer installi l'oscilloscopio. Durante l'installazione, l'utente
visualizzerà un messaggio o un'icona nella barra delle applicazioni che indica che è stato
trovato il dispositivo.
4.
Eseguire il software.
5.
Se si desidera utilizzare una sonda, collegarne una al Canale A. Toccando la punta
metallica della sonda si dovrebbe determinare l'apparizione di un piccolo segnale da 50 o
60 hertz nella finestra PicoScope.
DO115-21
d
PC
e
Porta USB del PC
f
Alimentatore
a
f
b
Copyright © 2006–2021 Pico Technology Ltd. Tutti i diritti riservati.
3.1

Ingressi e uscite

1
Nota: qui sono mostrati i modelli a 4 canali PicoScope serie 5000D sono mostrati qui. Altri modelli
possono avere una diversa disposizione di connettori. Per dettagli consultare la scheda dati
dell'oscilloscopio.
Ingressi analogici oscilloscopio. Fare riferimento alla tensione di ingresso
1
massima indicata sul pannello anteriore dell'oscilloscopio. [BNC(f) oppure
SMA(f)]
Perno di compensazione della sonda. Fare riferimento alla documentazione
fornita con la sonda per le istruzioni sulla compensazione. Per gli oscilloscopi
2
senza un pin di compensazione della sonda, il generatore di segnale integrato
può essere utilizzato per fornire un segnale per la compensazione della sonda.
Ingressi logici MSO. Fare riferimento alla tensione di ingresso massima
indicata sul pannello anteriore dell'oscilloscopio. Consultare il Manuale
3
dell'utente per pinout se non si utilizza il cavo in dotazione. [intestazione a 20
vie]
Oscilloscopi USB PicoScope
2
3
Continua sul retro
