Procédure
•
•
Manuel d'installation
Pour un montage mural, utiliser les quatre vis M8 fournies avec le support de
montage.

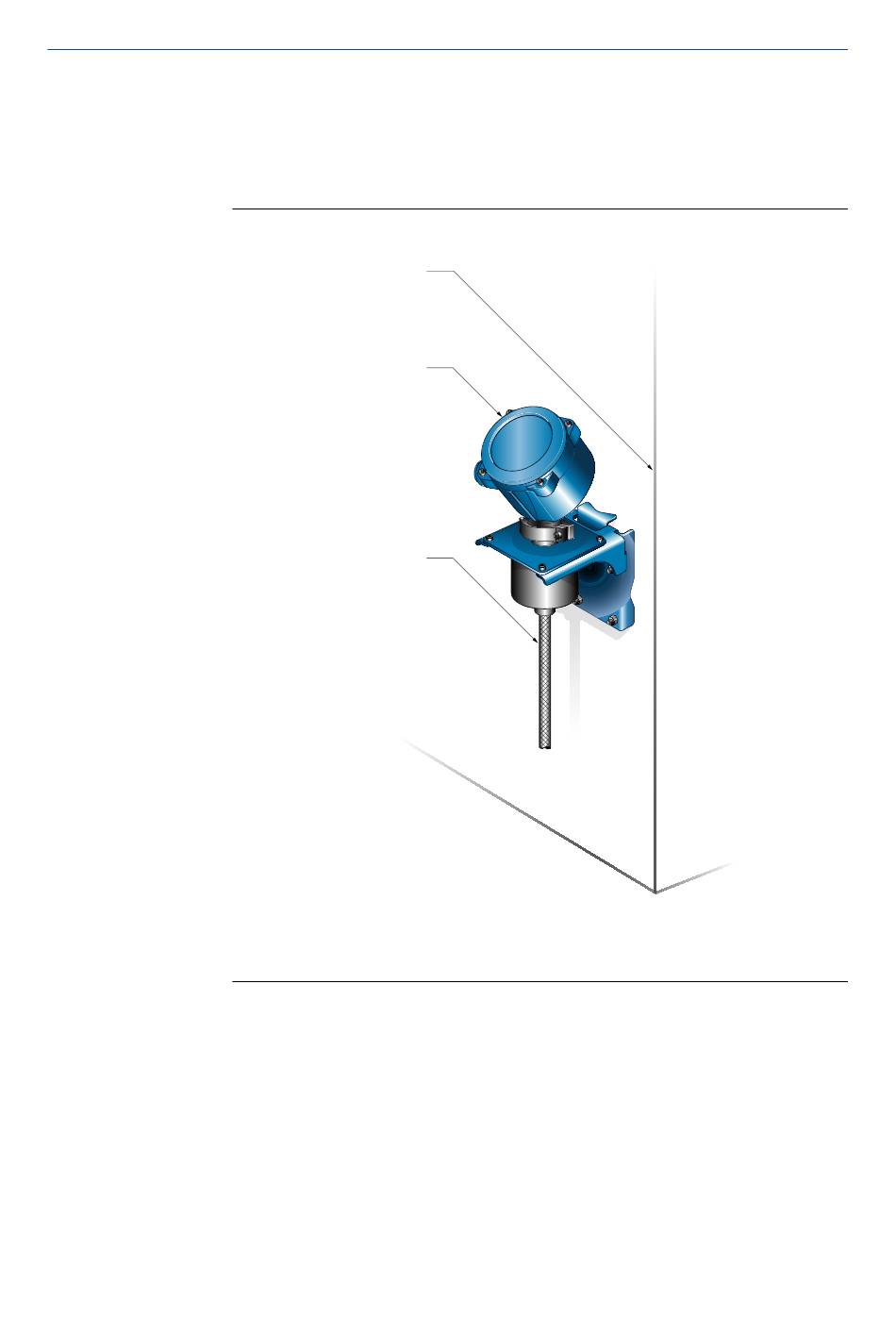

Figure 2-6: Éléments d'un montage mural
A. Mur ou surface plane
B. Électronique (platine processeur avancée illustrée)
C. Conduit flexible
Pour un montage sur tube support, utiliser les deux étriers de 50 mm fournis avec le
support de montage.
A
B
C
Montage
11
