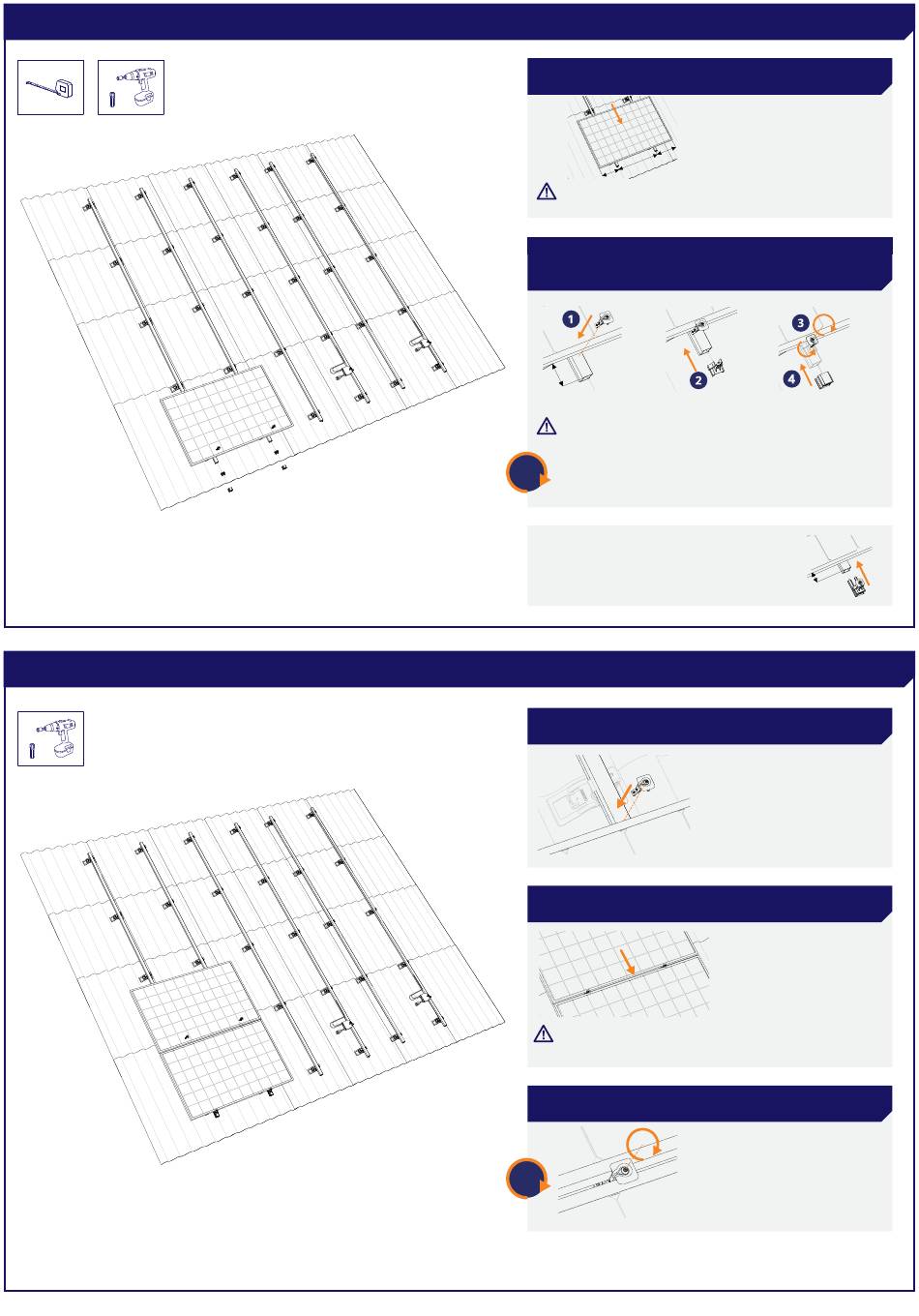

7 MONTAGE DU PREMIER PANNEAU SOLAIRE
8 MONTER LES AUTRES PANNEAUX SOLAIRES
1 FIXEZ LE PREMIER PANNEAU SOLAIRE SUR LES RAILS
Cliquez sur les câbles dans le serre-câble et
Attention:
faites glisser le panneau jusqu'au bas du rail.
2 FIXEZ LA PINCE DU MODULE ET FAITES GLISSER LE
SUPPORT DE LA PINCE D'EXTRÉMITÉ ET LE CAPUCHON
D'EXTRÉMITÉ SUR LE RAIL
Cliquez!
x
1. Fixez la pince du module sur le rail.
le rail doit dépasser d'au moins 80 mm.
Attention:
2. Faites glisser le support de la pince d'extrémité sur le
rail.
3. Serrez la languette de la pince du module et vissez
4,5
Nm
bien la pince du module.
4. Fixez le capuchon d'extrémité.
L'application du capuchon complet est égale-
ment possible. Pour cela, laissez 20 - 35 mm
libres.
1 FIXEZ LA PINCE DU MODULE SUR LES RAILS SUR LE
PREMIER PANNEAU SOLAIRE
Cliquez!
2 FIXEZ LE DEUXIÈME PANNEAU SOLAIRE SUR LE RAIL
ET FAITES-LE GLISSER SUR LE PREMIER
Assurez-vous que les panneaux solaires
Attention:
sont bien droits avant de serrer la vis.
3 FIXEZ LA PINCE DU MODULE ET VISSEZ-LA
4,5
Nm
4
20 - 35 mm
06
