Servoamplificateur DIGIVEX Power Motion
FILTRAGE SECTEUR
L'équipement est conforme à la norme EN55011 avec un filtre sur l'entrée puissance
d'atténuation minimale 60dB dans la gamme 150 kHz - 30 MHz.
Le filtre réseau doit être monté sur la TRP côté réseau, avant le contacteur KM et au plus près du
DIGIVEX Power Motion.
Il faut utiliser un câble d'alimentation blindé ou placé dans une goulotte métallique, entre le DIGIVEX
et le contacteur KM, ainsi qu'entre le contacteur KM et le filtre.
On évitera les cheminements communs des câbles avant et après le filtre.
Ne pas brancher d'autres appareils en parallèle avec le DIGIVEX en aval de KM.
L'ensemble filtre+variateur+moteur a des capacités de fuite à la terre non négligeable qui
peuvent engendrer des déclenchements intempestifs au niveau des disjoncteurs différentiels.
La protection différentielle doit présenter un seuil minimal de 300 mA. L'utilisation de disjoncteurs
différentiels retardés est fortement conseillée.
AUTRES MESURES
Il faut antiparasiter les éléments selfiques : freins, bobines de contacteurs ou de relais, ventilateurs,
électro-aimants etc..
5.1.3 Prises SUB-D du DIGIVEX Power Motion, généralités
Afin d'obtenir l'immunité aux parasites, il est impératif que le rack ait été correctement raccordé au
plan de masse de l'armoire électrique et que les capots des prises SUB-D soient des capots blindés
EMI/RFI (métalliques avec reprise de tresse de blindage). On s'assurera de la bonne fixation des
connecteurs SUB-D et de leurs capots (bien serrer les vis de verrouillage).

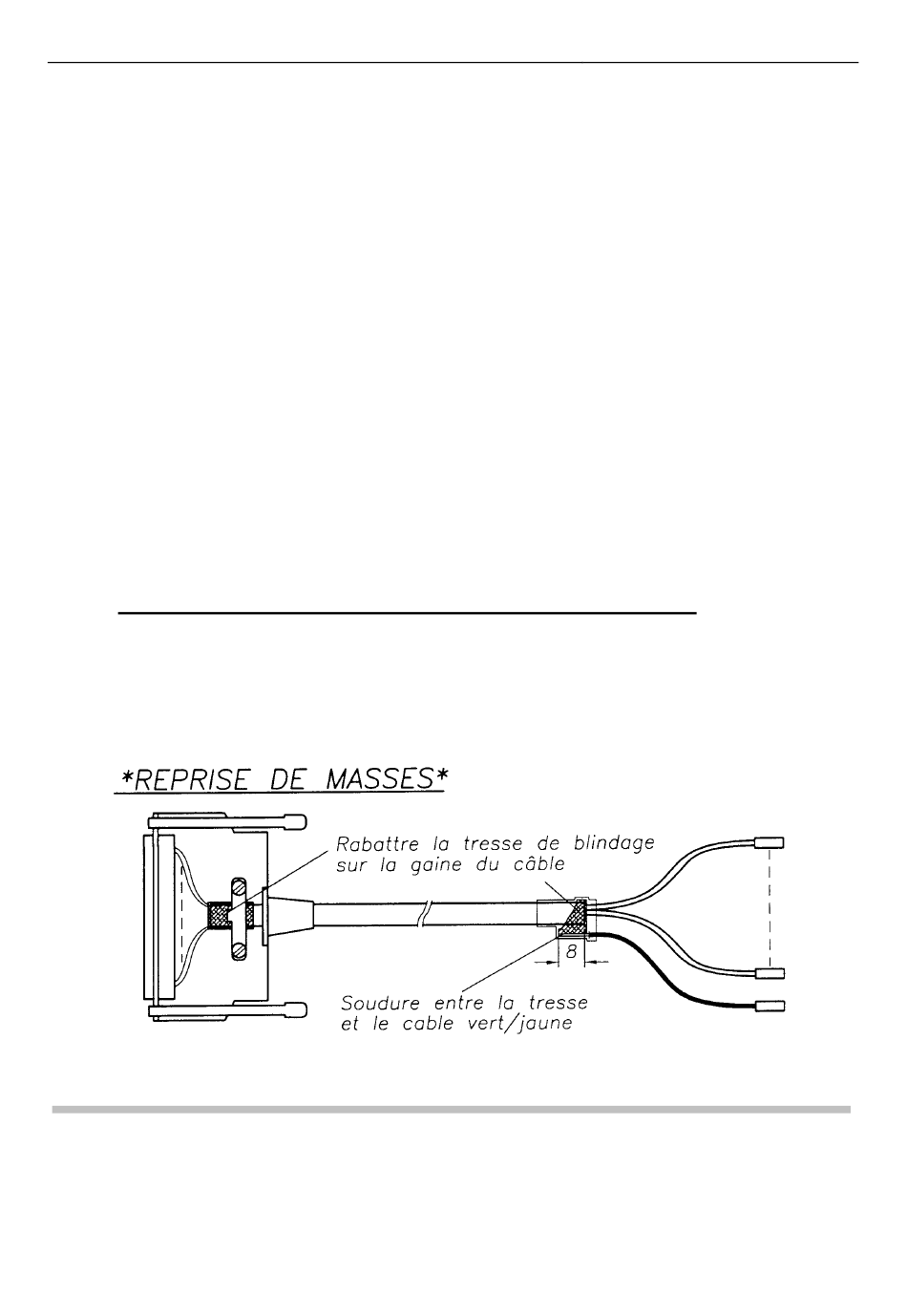

Le raccordement du blindage à l'intérieur des capots SUB-D sera le suivant :
5.2 Schéma type de raccordement
Voir FELX306785, FELX306126 et 306128 ci-après.
Le raccordement de l'alimentation auxiliaire est obligatoire pour controler l'état du variateur avant
l'application de la puissance.
Le schéma d'automatisme doit être respecté dans son intégralité.
32
PVD 3522 F 02/2011
