PIERRE DE VERRE

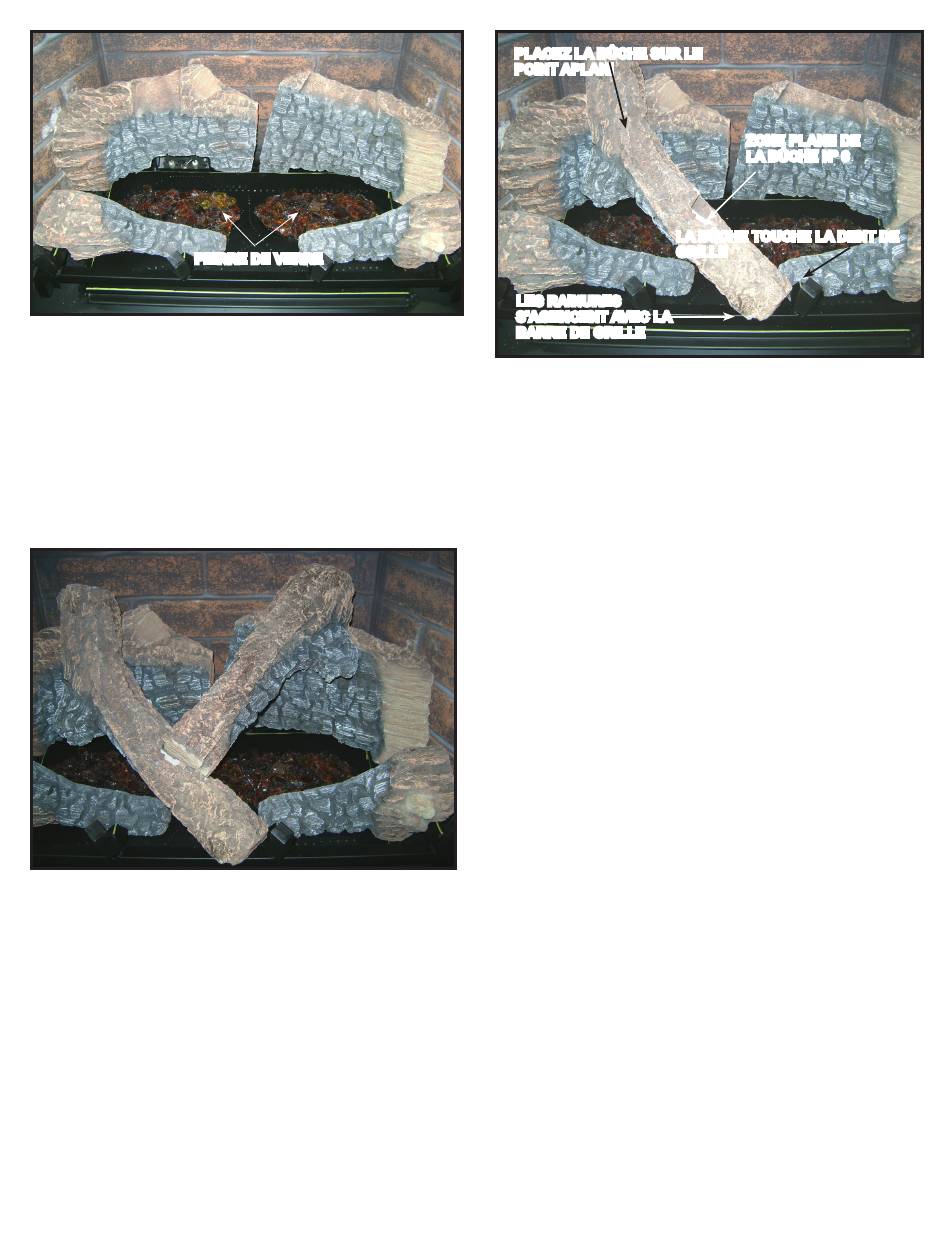

Figure 7. Pierres de verre en place
PIERRES DE VERRE (2201-853) : Une fois les bûches nº 3 et nº 4 installées, remplissez chaque plateau de lumières avec les pierres de verre.
Voir la figure 7.
AVERTISSEMENT! Risque d'explosion! NE PAS placer de pierres de verre sur la surface du brûleur. NE PAS placer les pierres de verre
directement sur les orifices du brûleur. Les pierres de verre mal placées peuvent gêner le bon fonctionnement du brûleur.
BÛCHE Nº 5 (SRV2201-703) : VOIR LA FIGURE 2 POUR PLUS DE RÉFÉRENCES. Placez la section épaisse de la bûche nº 5 sur le point
aplani de la bûche nº 1. Localisez la rainure à l'extrémité mince de la bûche. Agencez la rainure avec la barre de grille, comme il est indiqué ci-
haut. Déplacez l'extrémité avant de la bûche vers la droite, jusqu'à ce qu'elle touche la seconde dent de grille à partir de la droite.
Figure 9. Placez la bûche nº 6
Bûche nº 6 (SRV2201-706) : Voir les figures 2 et 4 pour plus de références. Placez la section épaisse de la bûche sur le point aplani de la bûche
nº 2. Placez la section mince de la bûche nº 6 sur le point aplani de la bûche nº 5, comme il est indiqué à la figure 8.
