YPHIX 50208503 Manuel D'utilisation

Le variateur LED DRF-T10 est contrôlé avec la télécommande RF incluse (option 1.). Le variateur peut également
être contrôlé avec un multi-interrupteur (non inclus) (option 2).

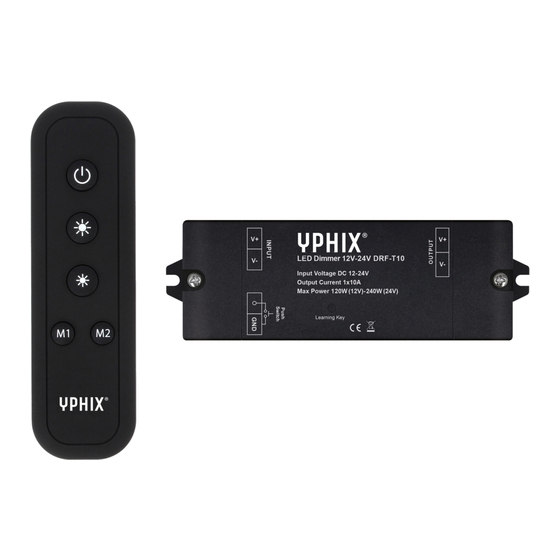

1. Variateur LED YPHIX DRF-T10 (code produit 50208503) ::
+
M1 M1 M2 M2
2. Variateur LED YPHIX DRF-T10 combiné avec interrupteur multiple (code produit 50178530) :
+
M1 M1 M2 M2
Connexion du variateur LED YPHIX DRF-T10
Connectez une alimentation 12V ou 24V DC non dimmable du côté entrée (input). Attention !! Utilisez toujours une
alimentation séparée pour chaque variateur et connectez tous les fils de sortie de l'alimentation (le cas échéant).
Connexion des ampoules LED ou des rubans LED : Connectez les fils + et – des ampoules LED au côté sortie/out-
put du variateur. La charge maximale est de 10A (120W pour 12V, 240W pour 24V).
LED Power
supply
12-24V DC
Multi switch
Connexion de la télécommande au variateur.
1. Retirez l'étiquette en plastique de la batterie à l'arrière de la télécommande. Remarque : évitez de toucher la
batterie à mains nues lorsque vous retirez l'étiquette.
2. Appuyez sur la touche d'apprentissage noire du variateur pendant 1⁄4 seconde (clic très court).
3. Appuyez directement après (également un clic très court) sur le gros bouton
Toutes les ampoules LED ou rubans LED connectés clignotent une fois. (Sinon, répétez les étapes 1 à 3, mais
appuyez encore plus brièvement sur la touche d'apprentissage). Lorsque vous appuyez sur le petit
la télécommande, la lumière diminue. Si vous appuyez sur le gros
Connexion d'une télécommande à plusieurs variateurs.
Si vous souhaitez contrôler plusieurs variateurs avec la même télécommande, répétez toutes les étapes ci-dessus
avec un autre variateur DRF T10. Vous pouvez programmer un nombre infini de variateurs sur une seule télécom-
mande. Les variateurs programmés sur la même télécommande répondront toujours simultanément. Pour repro-
grammer les variateurs, appuyez sur la touche d'apprentissage du variateur pendant environ 4 secondes. Toute
ampoule LED ou ruban LED connecté clignote deux fois. La mémoire a été effacée. Répétez les étapes 1 à 3 pour
reprogrammer.
Mémorisation du réglage du variateur sur la télécommande
Maintenez la touche M1 enfoncée pendant 2 secondes pour mémoriser une certaine luminosité. La lumière connec-
tée clignote une fois pour confirmer. Cela vous permet d'accéder directement à un certain niveau de variation en
appuyant uniquement sur un bouton (M1). Pour mémoriser un deuxième réglage de variateur, appuyez sur M2
pendant 2 secondes. Cette étape peut être répétée à tout moment pour annuler le dernier paramètre.
Manuel d'utilisation
®
Variateur LED YPHIX DRF-T10 télécommande incl.
Art nº 50208503
+
Keizer Karelplein 32
6511 NH Nijmegen
The Netherlands
Connection for 12V-24V
LED Lights
Learning Key
de la télécommande.
, la lumière s'éclaircira à nouveau.
YPHIX
bouton de
