5 Installation
5.1 Installation du VTO
Ce produit de la série 1210C-X peut être installé sur un mur ou encastré dans un mur.
5.1.1 Installation en surface
Référez-vous aux trous du boîtier d'installation pour percer six trous dans le mur et insérer
a)
les chevilles. Voir Figure 5-1.
Utilisez les 6 vis ST4.2×25 en acier inoxydable pour fixer le boîtier d'installation au mur.
b)
Connectez le câble et utilisez les 4 vis M4×40 pour fixer l'appareil au boî tier.
c)
Nom de composant
Chevilles en plastique FEC5-30
Vis ST4.2×25 à tête cylindrique cruciformes en acier
inoxydable
Vis M4×40 plates à tête hexagonale creuse en acier
inoxydable

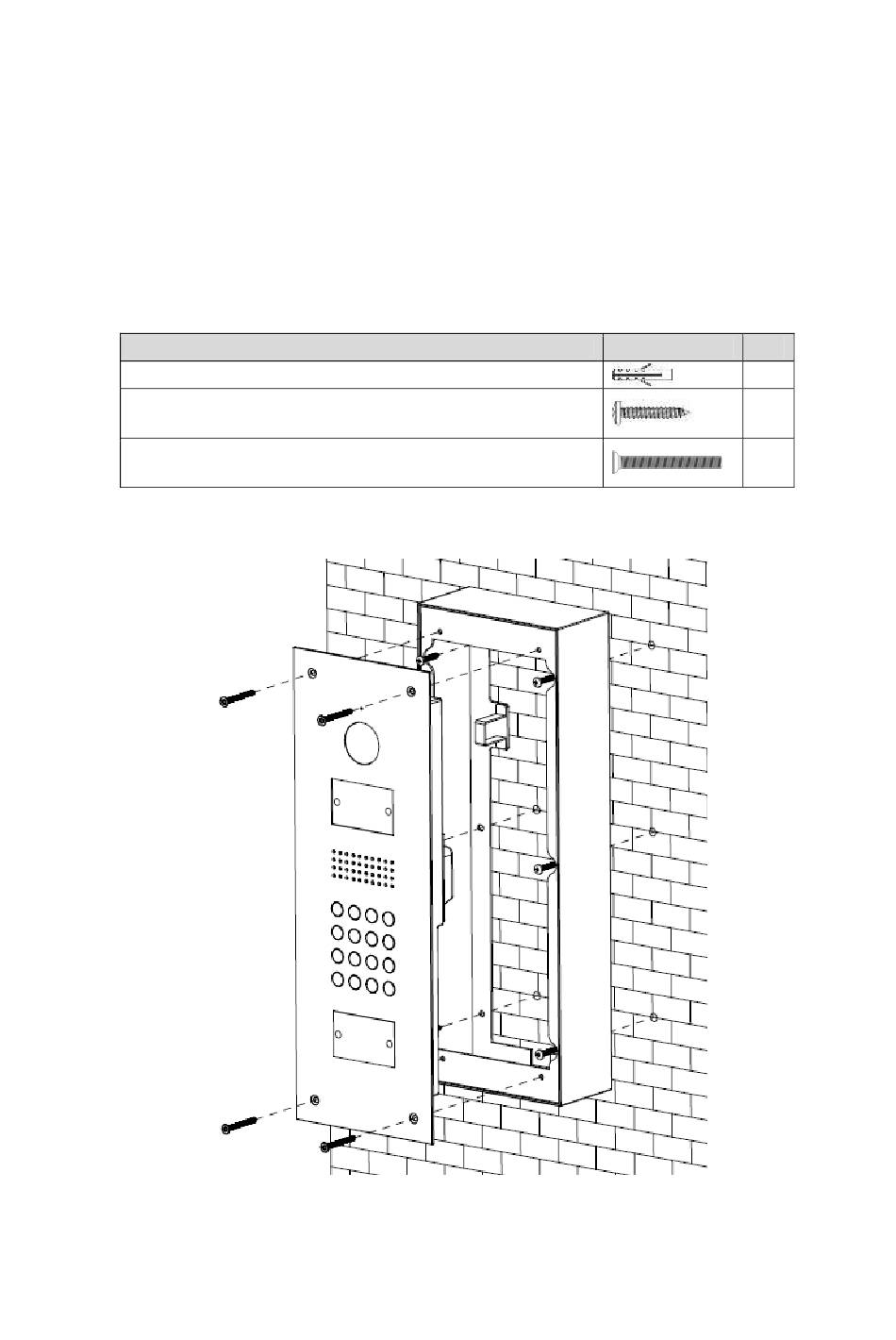

Figure 5-1
Icône
N°
6
6
4
