ERREUR
2
DÉTECTEUR DE LIMITE DE TEMPÉRATURE MAXIMALE
NON CONNECTÉ OU COURT-CIRCUITÉ
L'inscription SensErr 2 apparaîtra sur l'écran. Le système continuera à fonctionner indépendamment
de la limite de température maximale.
Actions requises :
1. Reportez-vous à la section P03 des paramètres de configuration.
2. Vérifiez la valeur de température et désactivez le détecteur si nécessaire.
3. Remplacez le détecteur.

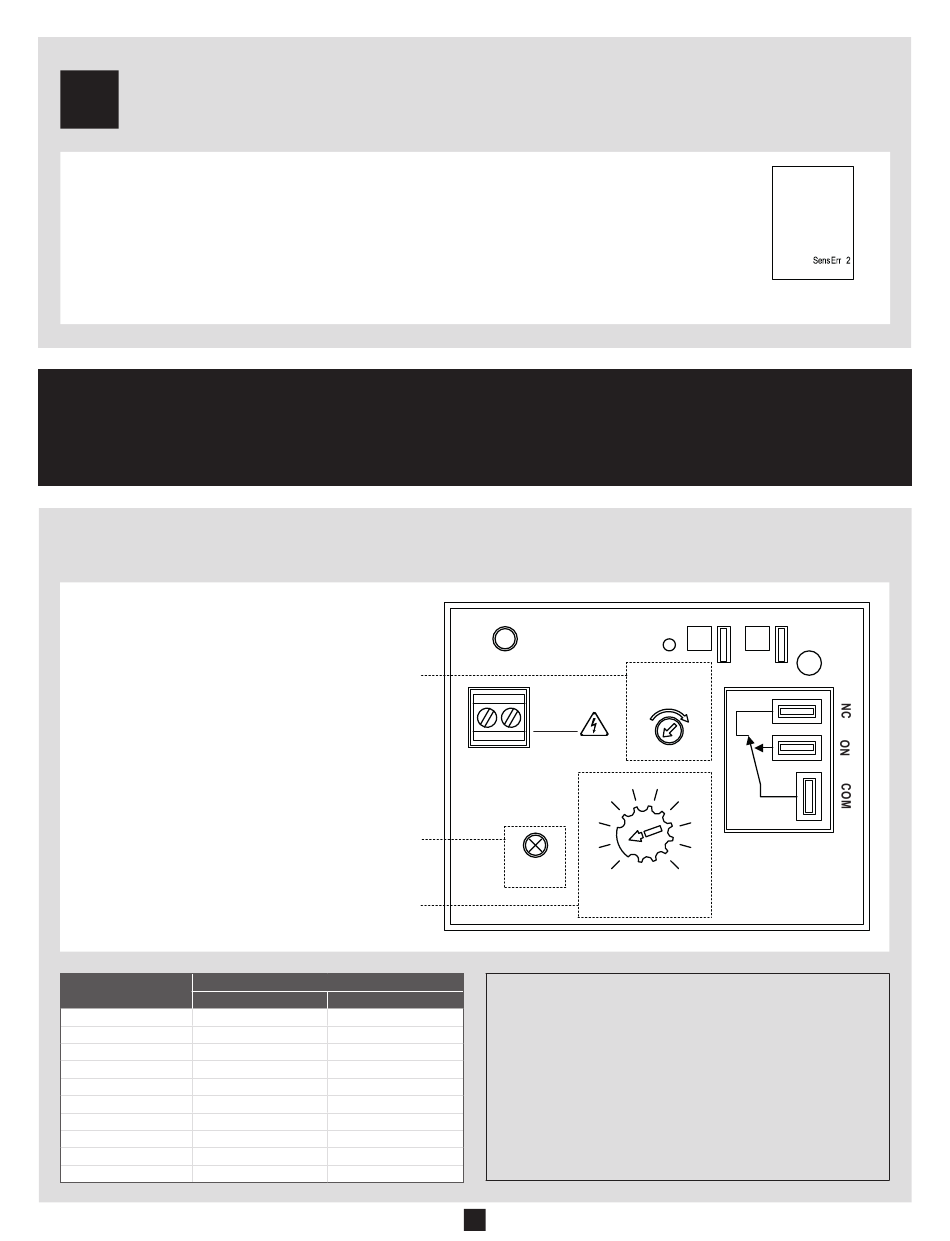

CALIBRAGE ET TEST DU DDFT INTERNE
Le DDFT (disjoncteur différentiel de fuite à la terre) est conçu pour fournir une protection pour l'équipement électrique. Le délai de
mise en marche et l'enclenchement de courant devraient être configurés de manière à répondre aux exigences de l'application.
Délai de mise en marche
Tournez dans le sens des aiguilles d'une montre
Tournez dans le sens inverse des aiguilles
d'une montre pour diminuer. (Par défaut : délai
Témoin DEL de relais enclanché
Enclenchement de courant –
% de déviation maximal
(en fonction du modèle – voir tableau)
ENCLENCHEMENT DE COURANT (AMPÈRES)
INDICATEUR (%)
PYROBOX5
10
20
30
40
50
60
70
80
90
100
ANNEXE 1
pour augmenter.
minimal)
(Par défaut : 20 %)
PYROBOX3/3C
0,1 0,01
0,2 0,02
0,3 0,03
0,4 0,04
0,5 0,05
0,6 0,06
0,7 0,07
0,8 0,08
0,9 0,09
1,0 0,10
DANGER
HAUTE TENSION
TRANSFORMATEUR
DE COURANT
DÉLOCALISÉ
50
CAPTEUR
40
DE FUITE À
LA TERRE
30
20
10
ENCLENCHÉ
ENCLENCHEMENT
DE COURANT
% DE DÉVIATION MAXIMAL
TEST DE DDFT
Le DDFT devrait être testé chaque mois. Appuyez sur
le bouton rouge TEST DDFT situé à côté des terminaux
R et C à l'intérieur de la boîte pendant 3 secondes pour
enclencher la sortie et disjoncter le circuit. La lumière
DEL rouge interne sur le DDFT et la lampe externe rouge
sur la porte de la boîte devraient s'allumer. Appuyez sur
le bouton RESET DDFT sur la porte de la boîte pendant
5 secondes pour retourner au fonctionnement normal et
rétablir l'alimentation et la protection.
15
Détecteur de limite de
température maximale
ALIMENTATION
2 1
DÉLAI
EN MARCHE
MIN MAX
60
70
80
90
100
