Section 1 : Options et accessoires
Installation du dispositif de traction
Consulter la Figure 1-2 :
!
ATTENTION
Afin de prévenir des blessures graves :
•
Maintenir le dispositif de traction solidement avec un palan ou un
autre dispositif de levage jusqu'à ce que plusieurs boulons soient
insérés de chaque côté et serrés avec des écrous hexagonaux
dentelés pour empêcher l'appareil de tomber soudainement.
•
Veiller à ne pas pincer les doigts, les mains ou d'autres extrémités
corporelles entre le dispositif de traction et le chasse-neige lorsque
l'appareil est tourné en position finale de montage.
1.
Le dispositif de traction étant supporté par un palan ou un
autre dispositif de levage, attacher les bras courts du cadre
o
de traction (n
3) entre les panneaux latéraux du chasse-
neige, comme illustré sur le couvercle, avec un boulon de
carrosserie GR5 de 1/2 po – 13 x 1 1/4 po (n
hexagonal dentelé (n
o
6) sur chaque panneau latéral.
IMPORTANT : Les grands pieds du dispositif de traction
peuvent devoir être tirés ensemble pour faire tourner le
dispositif de traction entre les panneaux latéraux du
chasse-neige.
2.
Abaisser le dispositif de levage assez pour tourner le dispo-
sitif de traction en place et installer un autre boulon de car-
o
rosserie (n
4) et un écrou hexagonal dentelé (n
chaque panneau latéral.
3.
Le dispositif de levage peut-être enlevé à présent si cela est
souhaité.
4.
Continuer à attacher le dispositif de traction aux panneaux
latéraux avec les boulons de carrosserie (n
hexagonaux dentelés (n
écrous (n
o
6) au couple approprié.
o
N
de pièce
Description
303-349A
ENSEMBLE DE LAMES EN ACIER SSP DE 183 cm (72 po)
303-350A
ENSEMBLE DE LAMES EN ACIER SSP DE 213 cm (84 po)
303-351A
ENSEMBLE DE LAMES EN ACIER SSP DE 244 cm (96 po)
6 juillet 2017
Table des matières
o
4) et un écrou
o
6) dans
o
4) et les écrous
o
6). Une fois terminé, serrer les
Options de lames en acier
Chasse-neige AP-SSP1572, AP-SSP1584, AP-SSP1596 et AP-SSP2596 303-348MK-FRC
Lame en acier (en option)
Consulter la Figure 1-3 :
Kubota offre des trousses de lames à neige en acier option-
nelles avec la quincaillerie de montage.
IMPORTANT : Les lames en acier ne sont pas conçues
pour déplacer la terre, les pierres ou d'autres surfaces
compactées. Elles peuvent causer des dommages structu-
rels au terrain et au chasse-neige si elles ne sont pas utili-
sées avec attention.
Lame à neige en caoutchouc (en option)
Consulter la Figure 1-4 :
Kubota offre des trousses de lames à neige en caoutchouc
optionnelles avec la quincaillerie de montage.
o
N
de pièce
Description
303-354A
ENSEMBLE DE LAMES EN CAOUTCHOUC
DE 2,54 cm (1 po) – 183 cm (72 po)
303-355A
ENSEMBLE DE LAMES EN CAOUTCHOUC
DE 2,54 cm (1 po) – 213 cm (84 po)
303-356A
ENSEMBLE DE LAMES EN CAOUTCHOUC
DE 2,54 cm (1 po) – 244 cm (96 po)
303-357A
ENSEMBLE DE LAMES EN CAOUTCHOUC
DE 3,81 cm (1,5 po) – 244 cm (96 po)

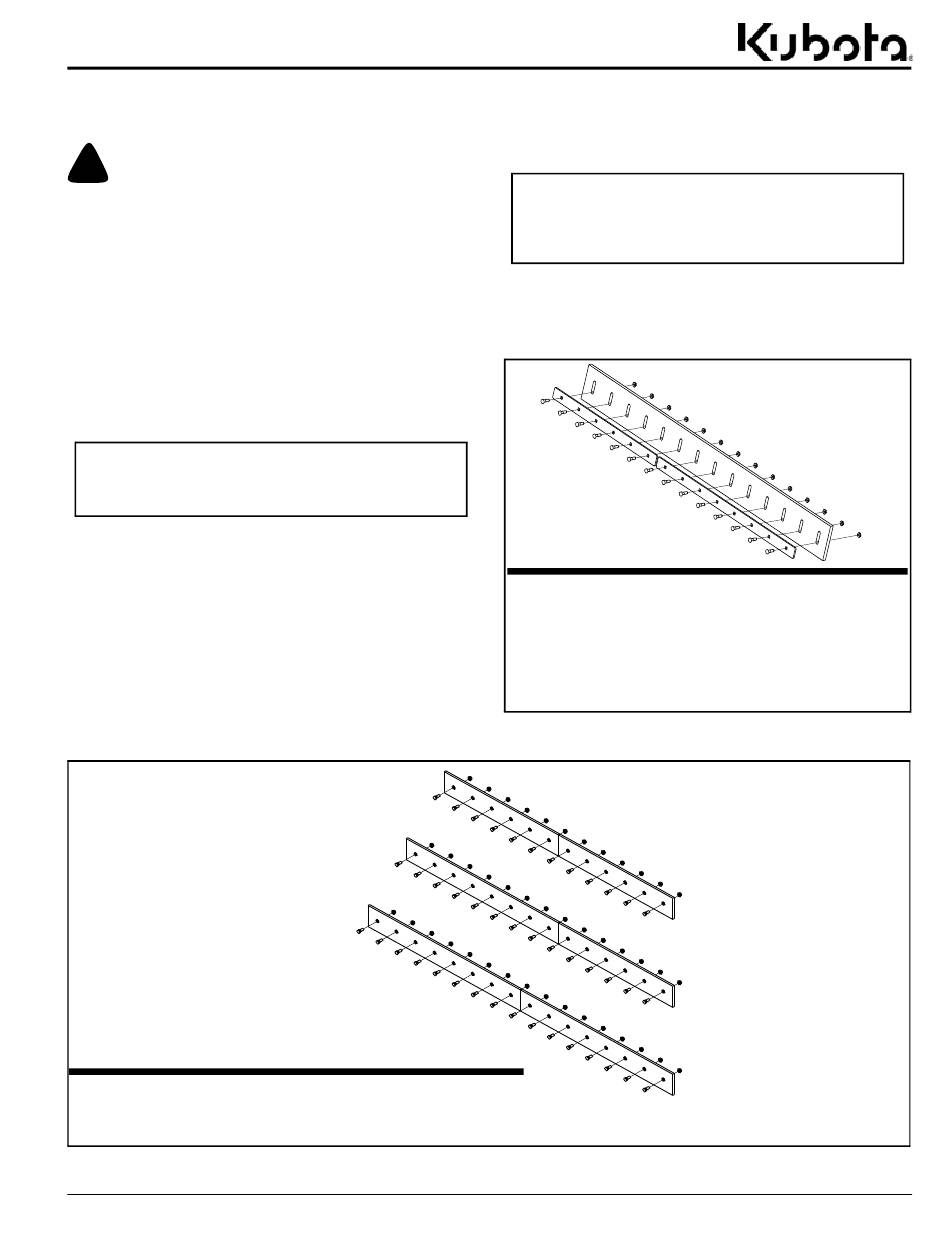

Lame à neige en option
Figure 1-3
Figure 1-4
TROUSSE DE LAMES
EN ACIER SSP1572 –
N
o
LP-303-349A
TROUSSE DE LAMES
EN ACIER SSP1584 –
N
o
LP-303-350A
TROUSSE DE LAMES
EN ACIER SSP1596 ET
SSP2596 – N
o
LP-303-351A
