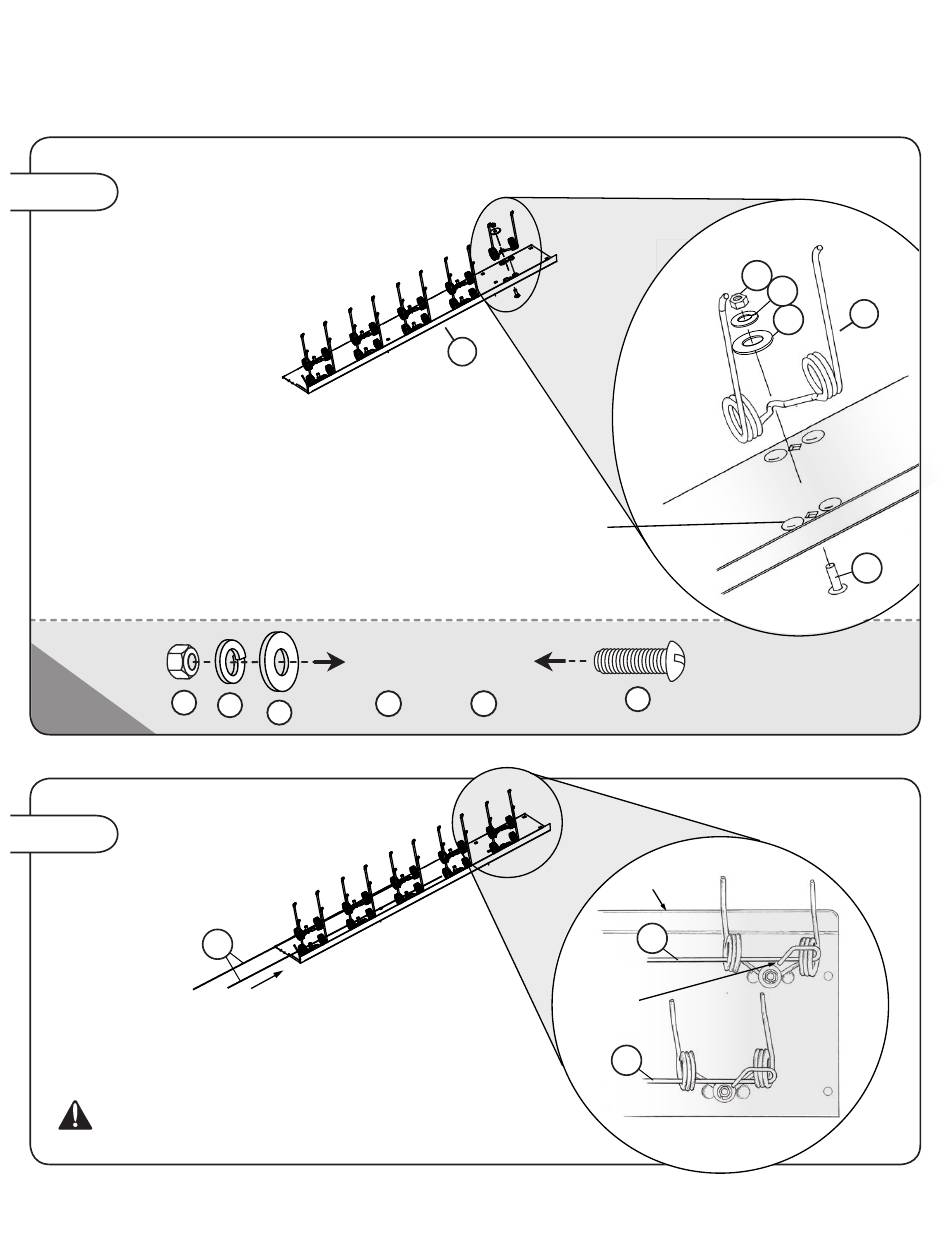

Étape 1
1. Poser le plateau (14) à l'envers.
Note : Les alvéoles
du plateau doivent être
orientées vers le HAUT.
2. Fixer les douze dents
en fil de fer (4) sur la
face inférieure du plateau
(14) comme illustré en
utilisant :
(18) Qté. 12 - Boulons de carrosserie, 5/16 po x 1 po
(5)
Qté. 12 - Rondelles spéciales
(21) Qté. 12 - Rondelles de blocage, 5/16 po
(19) Qté. 12 - Écrous hex, 5/16 po
Avec les pointes des dents vers l'AVANT et positionnées
PARALLÈLEMENT à la bride avant du plateau (14), serrer
le tout fermement.
x12
19
Étape 2
REMARQUE: Insérez chacun des deux fils de
sécurité (15) à travers les bobines, tel qu'illustré. Assurez-vous
que chaque extrémité soit entièrement pliée sur la partie droite
du fil de sécurité.
ADVERTISSEMENT: Ne pas installer les fils de sécurité pourrait
mener à des blessures si une dent sort du plateau dentelé.
Manuel en Français
ASSEMBLÉE
DENTS
EN FIL
DE FER
4
21
5
15
15
14
Fossettes
Vers le
Haut
BRIDE
+
AVANT DU
PLATEAU
14
Extremite
Safety Wire
Courbee
bent end
du fil de
securite
7
19
19
21
21
5
5
18
Avant
FRONT
15
15
15
15
4
18
18
