Tracé sur le mur arrière
Le four à micro-ondes doit être fixé sur au moins un poteau du
colombage mural, et de préférence sur 2 poteaux; on utilise pour
cela au moins 1 vis d'ancrage, et de préférence 2 vis ou plus.

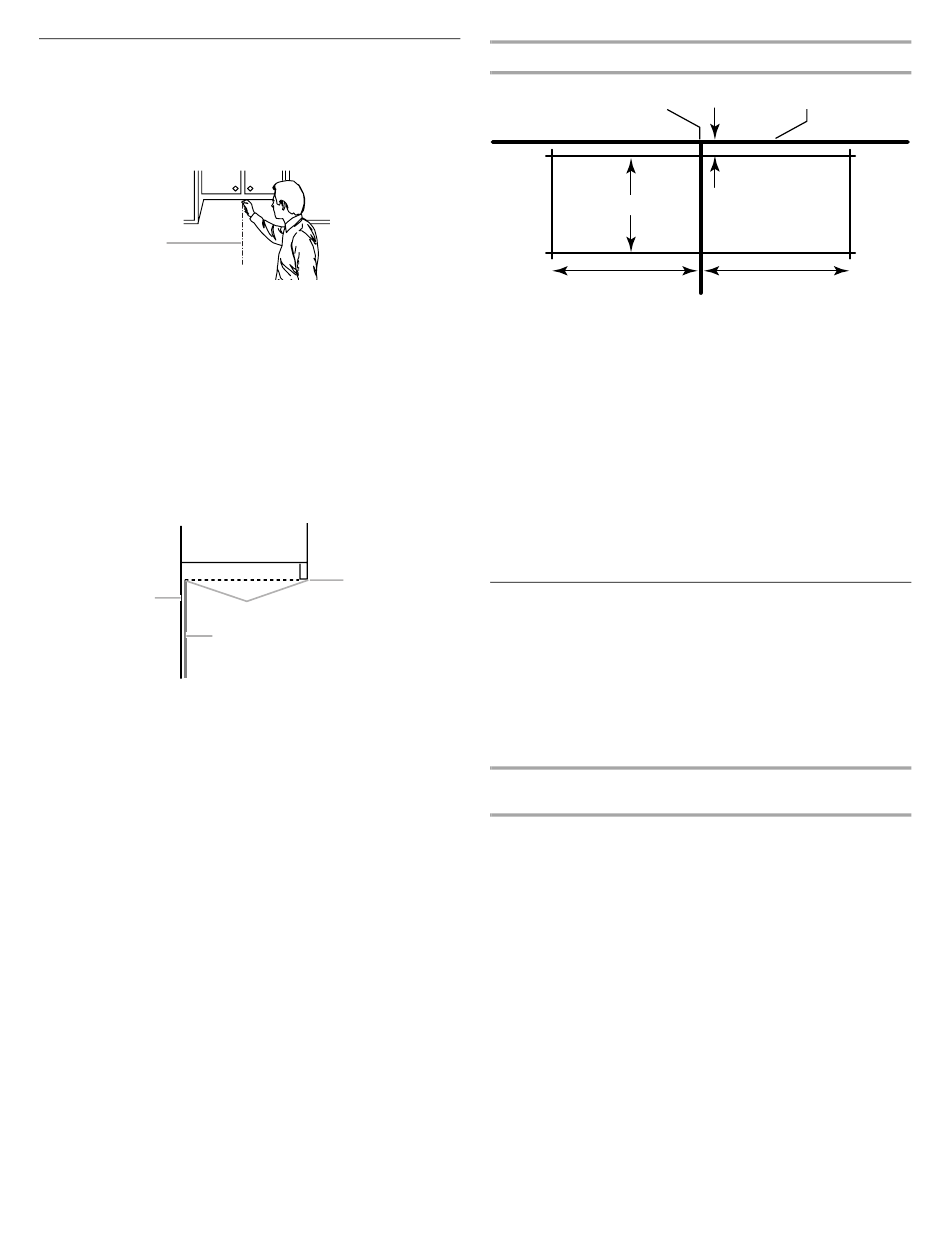

1. Utiliser un mètre-ruban; déterminer et marquer clairement la
position de l'axe central vertical de l'ouverture.
A
A. Axe central
2. Alors que les deux pattes de support sont orientées vers
l'avant (voir les illustrations à la section "Configurations
possibles du colombage mural" à la section "Identifier la
position du/des poteaux du colombage mural"), aligner la
plaque de montage avec l'axe central sur le mur; veiller au bon
aplomb, et veiller à ce que le sommet de la plaque de
montage soit en contact contre le bord inférieur du placard
mural.
REMARQUE : Si la rive avant du placard mural est plus basse
que la rive arrière, abaisser la plaque de montage de manière à ce
que le sommet de la plaque de montage soit au même niveau que
la rive avant du placard.
A
B
A. Mur arrière
B. Plaque de montage
C. Le sommet de la plaque de montage doit
être aligné avec la rive avant du placard.
D. Rive avant du placard mural
3. Maintenir la plaque de montage en place et marquer la
position des 4 trous des angles.
4. Trouver l'axe central des poteaux du colombage marqués à
l'étape 2 de la section "Identifier la position du/des poteaux
du colombage mural", et marquer la position d'au moins 1,
et de préférence 2 ou plus, trou(s) à travers la plaque de
montage - le plus près possible de l'axe central de chaque
poteau du colombage. Voir les figures 1, 2 et/ou 3 de la
section "Configurations possibles du colombage mural" à la
section "Identifier la position du/des poteaux du colombage
mural". Les trous à utiliser de préférence sont ceux qui sont
marqués en noir dans les zones grisées.
5. Conserver la plaque de montage à part.
20
D
C
Pour une installation avec décharge murale seulement
Axe central
4" (10,2 cm)
6" (15,2 cm)
6. Marquer un point sur l'axe central à 3/8" (1 cm) au-dessous de
la rive inférieure du placard mural.
7. Utiliser un mètre-ruban; marquer un point à 6" (15,2 cm) de
chaque côté de l'axe central.
8. Marquer un point à 4" (10,2 cm) au-dessous de la marque
tracée à l'étape 6.
9. Utiliser une règle; tracer 2 lignes horizontales entre les
marques tracées aux étapes 6 et 8.
10. Tracer 2 lignes verticales à partir des marques faites à l'étape
7, pour obtenir un rectangle complet de 12" x 4"
(30,5 x 10,2 cm). Ce rectangle délimite la zone à découper
pour le passage du conduit d'évacuation.
11. Découper un trou de 3/4" (19 mm) dans un coin de la zone à
découper.
12. À l'aide d'une scie à guichet, découper la zone à découper
pour le passage du conduit d'évacuation.
Perçage de trous dans le mur arrière
En plus de la fixation sur au moins 1 poteau du colombage, on
doit également fixer la plaque de montage sur le mur au niveau
des 4 trous des angles. Si la position des trous ne coïncide pas
avec des poteaux du colombage, utiliser quatre vis 1/4-20 x 3"
avec écrou articulé; s'il y a 2 trous en coïncidence avec les
poteaux de colombage, utiliser 2 vis d'ancrage, et 2 vis
1/4-20 x 3" avec écrou articulé; s'il y a 4 trous en coïncidence
avec les poteaux de colombage, utiliser 4 vis d'ancrage. On
présente ci-dessous 3 configurations d'installation.
Aucun trou des angles en coïncidence avec les poteaux
du colombage (Figures 1 et 2)
1. Percer des trous de 3/4" (19 mm) à travers le mur à
l'emplacement des 4 trous des angles marqués à l'étape 3 de
la section "Tracé sur le mur arrière".
2. Percer des trous de 3/16" (5 mm) dans les poteaux de
colombage à l'emplacement des trous marqués à l'étape 4 de
la section "Tracé sur le mur arrière". Voir les figures 1 et 2 de la
section "Configurations possibles du colombage mural" à la
section "Identifier la position du/des poteaux du colombage
mural".
Fond du placard supérieur
³⁄₈
" (1 cm)
6" (15,2 cm)
