Branchements connecteur bus pour
RS485 GND
RS485 A
RS485 B
Utilisation de l'accessoire Z-PC-DINAL2-17,5
Terre
Alimentation CA
Alimentation CA
Alimentation
Alimentation
1
IDC10
Commutateur
(120
Ω
terminateur)

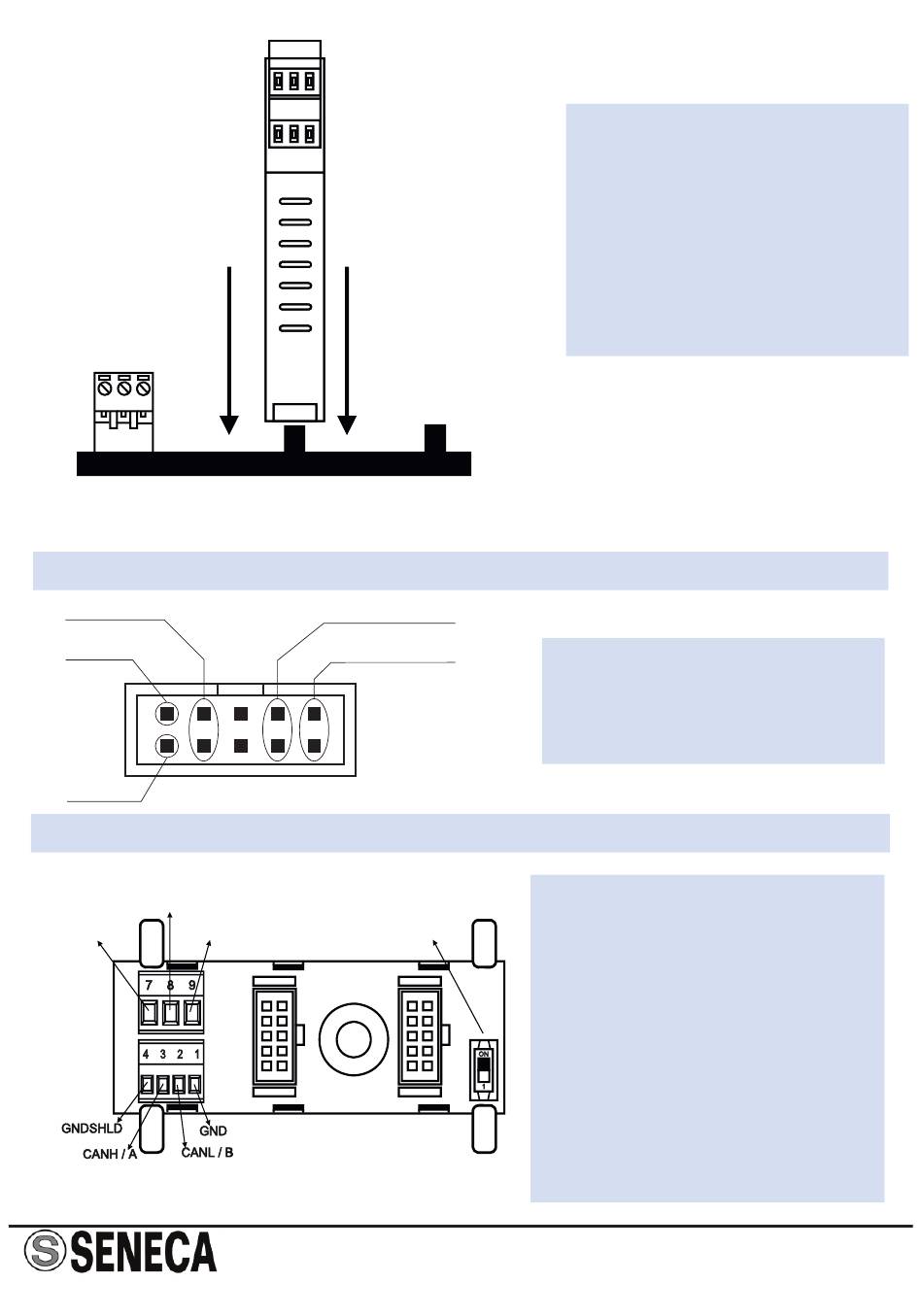

Comme illustré sur la
1)Insérer le connecteur arrière
IDC10 du module sur un slot libre
du
rail
DIN (l'insertion est
univoque car les connecteurs
sont polarisés).
2)Pour fixer le module dans le
rail DIN, serrer les deux
crochets situés de chaque côté
du connecteur arrière IDC10.
rail
La figure reporte la signification
des différentes broches du
connecteur IDC10 pour pouvoir
éventuellement fournir les signaux
directement à l'aide de ce dernier.
En cas d'utilisation de l'accessoire
Z-PC-DINAL2-17, 5, les signaux
peuvent être fournis à l'aide de
borniers. La figure reporte la
signification des différentes bornes
et la position du commutateur
(présent dans tous les supports pour
r a i l D I N é n u m é r é s d a n s l e s
Accessoires) pour la terminaison du
réseau CAN (pas utilisé en cas de
réseau Modbus).
GNDSHLD :
é
cran pour protéger
les câbles de connexion (conseillé).
figure
:
DIN
