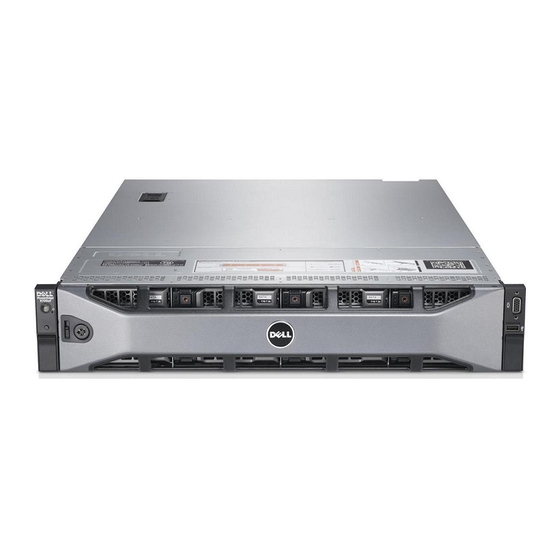

Page 1 Dell™ PowerEdge™ R715 Manuel du propriétaire Modèle réglementaire : E05S Type réglementaire : E05S001...
Page 2: Remarques, Précautions Et Avertissements
D'autres marques commerciales et noms de marque peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms ou de leurs produits. Dell Inc. rejette tout intérêt propriétaire dans les marques et les noms commerciaux autres que les siens.
Page 3: Table Des Matières
Table des matières À propos du système ........Accès aux fonctions du système au démarrage .
Page 4 Messages d'alerte ..........Autres informations utiles .
Page 5 Écran UEFI Boot settings (Paramètres d'amorçage UEFI) ........Écran System Utilities (Utilitaires du système) .
Page 6 Lecteur optique ..........Retrait d'un lecteur optique .
Page 7 Retrait de la carte de montage pour carte d'extension 1 ..........Installation de la carte de montage 1 .
Page 8 Carte de distribution d'alimentation ..... . . Retrait de la carte de distribution de l'alimentation ..Installation de la carte de distribution de l'alimentation .
Page 9 Dépannage des blocs d'alimentation ..... . Dépannage des problèmes de refroidissement du système ........... . Dépannage d'un ventilateur .
Page 10 ..........Contacter Dell .
Page 11: À Propos Du Système
Permet d'accéder aux services système qui donne accès à Lifecycle Controller. Lifecycle Controller permet d'accéder à d'autres utilitaires tels que l'utilitaire de diagnostics intégrés du système. Pour plus d'informations, voir la documentation de Lifecycle Controller à support.dell.com/manuals. l'adresse <F11> Permet d'accéder au gestionnaire d'amorçage BIOS ou UEFI selon la configuration de démarrage de votre système.
Page 12: Voyants Et Fonctions Du Panneau Avant
<Ctrl><S> Permet d'accéder à l'utilitaire de configuration des paramètres de la carte réseau pour l'amorçage PXE. Pour plus d'informations, voir la documentation de votre carte réseau intégrée à l'adresse support.dell.com/manuals. Voyants et fonctions du panneau avant Figure 1-1. Voyants et fonctions du panneau avant...
Page 13 Élément Voyant, bouton ou Icône Description connecteur Voyant et bouton Le voyant d'alimentation s'allume lorsque le d'alimentation système est sous tension. Le bouton d'alimentation contrôle la sortie du bloc d'alimentation en courant continu qui alimente le système. Lorsque le cadre du système est installé, le bouton d'alimentation n'est pas accessible.
Page 14 Élément Voyant, bouton ou Icône Description connecteur Panneau Panneau amovible comportant des informations d'identification sur le système, notamment le numéro de service du système express, l'adresse MAC de la carte réseau intégrée ainsi que l'adresse MAC de la carte iDRAC6 Enterprise. Un espace destiné à une étiquette supplémentaire est prévu.
Page 15: Fonctionnalités De L'écran Lcd
Fonctionnalités de l'écran LCD L'écran LCD affiche les informations système et les messages d'erreur et d'état qui indiquent si le système fonctionne correctement ou s'il requiert une intervention. Voir « Messages d'état affichés sur l'écran LCD » à la page 25 pour plus d'informations sur les codes d'état spécifiques.
Page 16: Écran D'accueil
Élément Boutons Description Gauche Fait revenir le curseur à l'étape précédente, étape par étape. Sélectionner Permet de sélectionner l'élément de menu mis en surbrillance à l'aide du curseur. Droite Fait avancer le curseur à l'étape suivante, étape par étape. Durant le défilement des messages : •...
Page 17: Menu Setup (Configuration)
Menu Setup (Configuration) REMARQUE : si vous sélectionnez une option dans le menu Setup (Configuration), vous devez confirmer l'option avant de passer à l'étape suivante. Option Description DRAC Sélectionnez DHCP ou Static IP (Adresse IP statique) pour configurer le mode du réseau. Si l'option Static IP (Adresse IP statique) est sélectionnée, les champs disponibles sont IP , Sous-réseau (Sub) et Passerelle (Gtw).
Page 18: Menu View (Affichage)
Menu View (Affichage) Option Description DRAC IP Affiche les adresses IPv4 ou IPv6 des périphériques iDRAC6. (Adresse IP DRAC) Les adresses comprennent les éléments suivants : DNS (Primary [Principal] et Secondary [Secondaire]), Gateway (Passerelle), IP (Adresse IP) et Subnet (Sous-réseau) ; l'adresse IPv6 ne comporte pas de valeur de sous-réseau.
Page 19: Codes Des Voyants Des Disques Durs
Codes des voyants des disques durs Voyant d'état du disque dur (vert et Voyant d'activité du disque dur (vert) orange) Codes des voyants d'état des disques État (RAID uniquement) Voyant vert clignotant deux fois par Identification du disque/préparation au seconde retrait Éteint Disque prêt pour insertion ou retrait...
Page 20: Voyants Et Caractéristiques Du Panneau Arrière
Voyants et caractéristiques du panneau arrière Figure 1-3. Voyants et caractéristiques du panneau arrière 10 9 15 14 Élément Voyant, bouton ou Icône Description connecteur Logement PCIe 1 Logement d'extension PCI Express (Génération 2) x8 (longueur 24,13 cm [9,5 po]). Logement PCIe 2 Logement d'extension PCI Express (Génération 2) x4 (mi-hauteur, longueur...
Page 21 Élément Voyant, bouton ou Icône Description connecteur Logement PCIe 6 Logement d'extension PCI Express (Génération 2) x8 (longueur 24,13 cm [9,5 po]). Blocs d'alimentation Blocs d'alimentation de 1100 W. Bouton Les boutons d'identification des d'identification du panneaux avant et arrière peuvent servir système à...
Page 22: Consignes Pour La Connexion Des Périphériques Externes
Élément Voyant, bouton ou Icône Description connecteur Logement de carte Permet de connecter une carte mémoire VFlash (en option) SD externe pour la carte iDRAC6 Enterprise en option. Port iDRAC6 Port de gestion dédié pour la Enterprise (en option) carte iDRAC6 Enterprise en option. Consignes pour la connexion des périphériques externes •...
Page 23: Codes Des Voyants De Carte Réseau
Codes des voyants de carte réseau Voyant de liaison Voyant d'activité Voyant Code du voyant Les voyants de liaison et La carte réseau n'est pas connectée au réseau. d'activité sont éteints Le voyant de liaison La carte réseau est connectée à une liaison réseau valide à est vert 1 000 Mbits/s.
Page 24 • Orange : indique qu'un problème lié au bloc d'alimentation s'est produit. • Vert et orange clignotant : lorsque vous ajoutez un bloc d'alimentation à chaud, indique une non-correspondance entre le bloc d'alimentation ajouté et celui déjà installé (par exemple, lorsqu'un bloc d'alimentation haute capacité...
Page 25: Messages D'état Affichés Sur L'écran Lcd
événements du système (SEL). Pour plus d'informations sur ce journal et sur la configuration des paramètres de gestion du système, reportez-vous à la documentation relative à OpenManage™ Server Administrator à l'adresse support.dell.com/manuals. REMARQUE : si votre système ne démarre pas, maintenez le bouton de l'ID système enfoncé...
Page 26 Tableau 1-1. Messages d'état affichés sur l'écran LCD Code Texte Causes Actions correctives Vérifiez si des événements Coupez l'alimentation E1000 Failsafe critiques sont consignés secteur du système voltage dans le journal des pendant 10 secondes, puis error. événements du système. redémarrez ce dernier.
Page 27 Code Texte Causes Actions correctives La batterie RAID est Réinstallez le connecteur E1211 RAID inexistante ou de la batterie RAID. Voir Controller endommagée, ou bien elle « Batterie RAID (en battery ne peut pas se recharger à la option) » à la page 135et failure.
Page 28 Code Texte Causes Actions correctives Panne de l'un des Coupez l'alimentation E122E On-board régulateurs de tension secteur du système regulator intégrés. pendant 10 secondes, puis failed. Call redémarrez ce dernier. support. Si le problème persiste, voir « Obtention d'aide » à la page 201.
Page 29 Code Texte Causes Actions correctives La température du Assurez-vous que les E1414 CPU # temp processeur spécifié dépasse dissipateurs de chaleur du exceeding les limites thermiques processeur sont bien range. Check autorisées. installés. Voir CPU heatsink. « Dépannage des processeurs » à la page 185 et «...
Page 30 Code Texte Causes Actions correctives Le BIOS du système a Coupez l'alimentation E1421 CPU # reporté une erreur secteur du système initialization d'initialisation du pendant 10 secondes, puis error. Power processeur. redémarrez ce dernier. cycle AC. Si le problème persiste, voir «...
Page 31 Code Texte Causes Actions correctives Le bloc d'alimentation Vérifiez la source E161C Power Supply indiqué est installé mais d'alimentation secteur du # (#### W) a perdu son alimentation bloc d'alimentation lost AC en CA. indiqué. Si le problème power. Check persiste, voir «...
Page 32 Code Texte Causes Actions correctives Les processeurs et la Coupez l'alimentation E1632 FailSafe mémoire ont été limités afin secteur du système event. de maintenir la pendant 10 secondes, puis Contact consommation électrique redémarrez ce dernier. support. du système sous le niveau de Si le problème persiste, sécurité...
Page 33 Code Texte Causes Actions correctives Le BIOS du système a Retirez les cartes E1712 PCI system reporté une erreur système d'extension PCIe et error on Bus PCI liée à un composant réinstallez-les. Si le ## Device ## installé dans l'espace de problème persiste, voir Function ##.
Page 34 Code Texte Causes Actions correctives Le BIOS système a détecté Recherchez des E1715 Fatal I/O une erreur fatale dans le informations error. Review système. complémentaires dans le & clear SEL. journal des événements du système (SEL), puis effacez le contenu de celui-ci.
Page 35 Code Texte Causes Actions correctives E1717 CPU # Le BIOS du système a Recherchez des détecté que le processeur informations internal indiqué présentait une complémentaires dans le error Review erreur interne. journal des événements du & clear SEL. système (SEL), puis effacez le contenu de celui- ci.
Page 36 Code Texte Causes Actions correctives Le disque dur indiqué a été Pour information E1812 Hard drive ## retiré du système. uniquement. removed. Check drive. Les cartes de montage PCIe Réinstallez la carte de E1A11 PCI Riser ne sont pas correctement montage pour carte hardware &...
Page 37 Code Texte Causes Actions correctives Le support d'amorçage du Réinstallez la carte du E1815 Internal Dual module SD interne double module SD interne SD Module n'est plus redondant. double. redundancy lost. Check Si le problème persiste, SD cards. voir « Obtention d'aide » à la page 201.
Page 38 Code Texte Causes Actions correctives Mémoire détectée, mais non Voir « Dépannage de la E2011 Memory configurable. Erreur détectée mémoire système » à la configuration au cours de la configuration page 176. failure. de la mémoire. Check DIMMs. Mémoire configurée mais Voir «...
Page 39 Code Texte Causes Actions correctives Échec de l'actualisation de Coupez l'alimentation E2017 Timer refresh l'horloge. secteur du système failure. pendant 10 secondes, puis Power cycle redémarrez ce dernier. Si le problème persiste, voir « Obtention d'aide » à la page 201. Échec du temporisateur Coupez l'alimentation E2018 Programmable...
Page 40 Code Texte Causes Actions correctives Échec d'initialisation SMI. Coupez l'alimentation E201C SMI secteur du système initialization pendant 10 secondes, puis failure. redémarrez ce dernier. Power cycle Si le problème persiste, voir « Obtention d'aide » à la page 201. Échec du test d'arrêt Coupez l'alimentation E201D Shutdown test du BIOS.
Page 41 Code Texte Causes Actions correctives Configuration de mémoire Assurez-vous que la E2026 Memory non valide. configuration des barrettes initialization de mémoire est valide. Voir error. « Consignes générales pour Contact l'installation des modules support. de mémoire » à la page 109. Voir « Obtention d'aide »...
Page 42 Code Texte Causes Actions correctives Message de surcharge de Reportez-vous au journal I1911 LCD Log Full. l'écran LCD. L'écran LCD ne des événements du Check SEL to peut afficher que dix système pour plus de review all messages d'erreur à la suite. détails sur les événements.
Page 43 Si le problème persiste, voir « Obtention d'aide » à la page 201. REMARQUE : pour obtenir le nom complet d'une abréviation ou connaître la signification d'un sigle utilisé dans ce tableau, reportez-vous au Glossaire à l'adresse : support.dell.com/manuals. À propos du système...
Page 44: Messages Système
Messages système Les messages système vous informe à l'écran qu'un incident s'est produit. REMARQUE : si vous recevez un message système qui n'est pas répertorié dans le tableau, reportez-vous à la documentation de l'application que vous utilisiez au moment où le message est apparu. Vous pouvez aussi vous référer à la documentation du système d'exploitation pour obtenir une explication du message et l'action conseillée.
Page 45 Message Causes Actions correctives La configuration de la Les barrettes de mémoire Alert! Node mémoire a été modifiée (par doivent être installées dans Interleaving exemple, suite a une panne une configuration prenant en disabled! Memory d'une barrette de mémoire) de charge l'entrelacement de configuration manière à...
Page 46 Message Causes Actions correctives La mémoire redondante a été Assurez-vous que les Alert! Redundant activée dans le programme de barrettes de mémoire ne sont memory disabled! configuration du système, pas défectueuses. Voir Memory mais la configuration actuelle « Dépannage de la mémoire configuration ne prend pas en charge la système »...
Page 47 Message Causes Actions correctives Le cavalier NVRAM_CLR est Placez le cavalier Caution! installé en position de NVRAM_CLR sur la position NVRAM_CLR jumper réinitialisation. Le CMOS a par défaut (broches 3 et 5). is installed on été réinitialisé. Pour identifier system board. l'emplacement du cavalier, voir Figure 6-1.
Page 48 Message Causes Actions correctives L'amorçage du système a Assurez-vous que le mode Current boot mode échoué, car le mode d'amorçage est correctement is set to UEFI. d'amorçage UEFI est activé défini et que le support Please ensure dans le BIOS alors que le d'amorçage approprié...
Page 49 Message Causes Actions correctives General failure. Le système d'exploitation ne Ce message est peut pas exécuter la habituellement suivi commande. d'informations spécifiques. Notez ces informations et prenez les mesures adéquates pour résoudre le problème. Une configuration système Exécutez le programme de Invalid non valide a provoqué...
Page 50 Message Causes Actions correctives Les ports USB sont Éteignez et redémarrez le Local keyboard désactivés dans le BIOS du système au moyen du bouton may not work système. d'alimentation, puis accédez because all user au programme de accessible USB configuration du système ports are pour activer le ou les disabled.
Page 51 Message Causes Actions correctives Paramètres de configuration Vérifiez les paramètres de No boot sector on incorrects dans le programme configuration des disques hard drive. de configuration du système durs dans le programme de ou aucun système configuration du système. d'exploitation sur le Voir «...
Page 52 Message Causes Actions correctives Une erreur s'est produite lors Installez le cavalier Plug & Play de l'initialisation d'un NVRAM_CLR dans la Configuration périphérique PCIe ; la carte position de réinitialisation Error. système est défectueuse. (broches 1 et 3) et redémarrez le système. Pour identifier l'emplacement du cavalier, voir Figure 6-1.
Page 53 Message Causes Actions correctives Disque dur, périphérique Remplacez le support USB Requested sector USB ou support USB ou le périphérique. Assurez- not found. défectueux. vous que les câbles USB ou Seek error. du fond de panier SAS sont Seek operation correctement connectés.
Page 54 Message Causes Actions correctives Paramètres d'heure ou de Vérifiez les paramètres Time-of-day not date incorrects ; batterie du d'heure et de date. Voir set - please run système défectueuse. « Utilisation du programme SETUP program. de configuration du système et du Gestionnaire d'amorçage UEFI »...
Page 55 à jour Lifecycle System Services <F10>, car l'image des Controller en exécutant le image. System services système est Dell Update Package (DUP) halted! corrompue dans le de Lifecycle Controller. Pour micrologiciel du système ou a plus d'informations, été perdue en raison du...
Page 56 Message Causes Actions correctives Configuration de mémoire Assurez-vous que la Unsupported non valide. Les barrettes de configuration des barrettes memory mémoire installées dans les de mémoire est valide. Voir configuration. logements spécifiés ne « Consignes générales pour DIMM mismatch correspondent pas. l'installation des modules de across slots detected: x,x,...
Page 57 Message Causes Actions correctives Il se peut que la Si la mise à niveau d'un Warning! Power configuration système des composant du système vient required exceeds processeurs, des barrettes de d'être effectuée, rétablissez la PSU wattage. mémoire et des cartes configuration antérieure.
Page 58 Message Causes Actions correctives La configuration du groupe Pour plus d'informations sur Incorrect memory de barrettes DIMM associé à la configuration de la configuration CPU n. l'UC n est incorrecte, ce qui a mémoire, voir « Consignes provoqué l'arrêt du système. générales pour l'installation des modules de mémoire »...
Page 59 » à la page 176. system documentation on the technical support web site. REMARQUE : pour obtenir le nom complet d'une abréviation ou connaître la signification d'un sigle utilisé dans ce tableau, reportez-vous au Glossaire à l'adresse : support.dell.com/manuals. À propos du système...
Page 60: Messages D'avertissement
Ce sont des messages d'information, d'état, d'avertissement ou de signalisation de panne relatifs aux lecteurs, à la température, aux ventilateurs et à l'alimentation. Pour plus d'informations, reportez-vous à la documentation d’OpenManage™ Server Administrator à l'adresse support.dell.com/manuals. À propos du système...
Page 61: Autres Informations Utiles
Le Guide de mise en route présente les fonctionnalités du système, les procédures de configuration et les spécifications techniques. • La documentation relative à l'application de gestion des systèmes Dell, disponible à l'adresse support.dell.com/manuals, fournit des informations sur l'installation et l'utilisation du logiciel de gestion des systèmes.
Page 62 À propos du système...
Page 63: Utilisation Du Programme De Configuration Du Système Et Du Gestionnaire D'amorçage Uefi
Utilisation du programme de configuration du système et du Gestionnaire d'amorçage UEFI Le programme de configuration du système vous permet de gérer le matériel du système et de définir les options aux niveaux du BIOS. À partir du programme de configuration du système, vous pouvez effectuer les tâches suivantes : •...
Page 64: Accès Au Programme De Configuration Du Système
La sélection du mode d'amorçage s'effectue dans le champ Boot Mode (Mode d'amorçage) de l' « Écran Boot Settings (Paramètres d'amorçage) » à la page 71 du programme de configuration du système. Une fois le mode d'amorçage spécifié, vous pouvez procéder à l'installation de votre système d'exploitation dans ce mode.
Page 65: Utilisation Des Touches De Navigation Du Programme De Configuration Du Système
Utilisation des touches de navigation du programme de configuration du système Touches Action Flèche vers le haut ou Permet de revenir au champ précédent. <Maj><Tab> Flèche vers le bas ou <Tab> Permet de passer au champ suivant. Barre d'espacement, <+>, Fait passer le curseur d'un paramètre à...
Page 66: Options De Configuration Du Système
Options de configuration du système Écran principal REMARQUE : les options du programme de configuration du système varient en fonction de la configuration du système. REMARQUE : les valeurs par défaut sont répertoriées sous l'option correspondante dans les sections suivantes, le cas échéant. Programme de configuration du système et du Gestionnaire d'amorçage UEFI...
Page 67 Option Description System Time Permet de régler l'heure de l'horloge interne du (Heure système) système. System Date Permet de régler la date du calendrier interne du (Date système) système. Memory Settings Permet d'afficher des informations relatives à la (Paramètres de la mémoire) mémoire installée.
Page 68 Option Description Power Management Permet de gérer la consommation d'énergie du ou des (Gestion de l'alimentation) processeur(s), des ventilateurs et des barrettes de mémoire au moyen de paramètres prédéfinis ou personnalisés. Voir « Écran Power Management (Gestion de l'alimentation) » à la page 76. System Security (Sécurité...
Page 69: Écran Memory Settings (Paramètres De La Mémoire)
Écran Memory Settings (Paramètres de la mémoire) Option Description System Memory Size Affiche la taille de la mémoire système. (Taille de la mémoire système) System Memory Type Affiche le type de mémoire système. (Type de mémoire système) System Memory Speed Affiche la vitesse de la mémoire système.
Page 70 Option Description Hyper Transport Affiche la vitesse de la liaison Hyper Transport, et selon Technology (Technologie le système, ce champ peut être en lecture seule. Les Hyper Transport) (Option systèmes prenant en charge la fréquence HT3 sont par défaut : HT3 ) fournis avec l'option par défaut HT3 activée.
Page 71: Écran Boot Settings (Paramètres D'amorçage)
Option Description C1E (Option par défaut : Lorsque l'option Enabled (Activé) est sélectionnée, le ou Enabled [Activé]) les processeurs peuvent basculer sur un état de performances minimal lorsqu'ils sont inactifs. Processor X Family- Affiche la famille et le numéro de modèle de chaque Model-Stepping (famille, processeur.
Page 72: Écran Integrated Devices (Périphériques Intégrés)
Option Description Boot Sequence (Séquence Si le Boot Mode (Mode d'amorçage) est défini sur BIOS, d'amorçage) ce champ indique au système l'emplacement des fichiers du système d'exploitation requis pour le démarrage. Si l'option Boot Mode (Mode d'amorçage) est définie sur UEFI, vous pouvez accéder à...
Page 73 Option Description Internal SD Card Port Permet d'activer ou de désactiver le port de carte SD (Port de carte SD interne) interne. (Option par défaut : On [Activé]) Redundancy Permet d'activer ou de désactiver le mode miroir du (Redondance) module IDSDM (si installé). (Option par défaut : Mirror [Miroir]) Embedded NIC1 (Carte...
Page 74: Écran Serial Communication (Communications Série)
Option Description Embedded Video Permet d'activer ou de désactiver la prise en charge du Controller (Contrôleur contrôleur vidéo intégré par le BIOS. vidéo intégré) (Option par défaut : Enabled [Activé]) Écran PCI IRQ Assignments (Affectations des IRQ PCI) Option Description <PCIe device>...
Page 75 Option Description Serial Port Address Permet de définir les adresses de port série (Adresse de port série) correspondant aux deux périphériques série. (Options par défaut : Serial REMARQUE : seul le périphérique série 2 peut être utilisé Device 1=COM1, Serial pour les communications Série sur LAN (SOL).
Page 76: Écran Power Management (Gestion De L'alimentation)
Écran Power Management (Gestion de l'alimentation) Option Description Power Management Les options possibles sont OS Control (Contrôle du (Gestion de système d'exploitation), Active Power Controller l'alimentation) (Contrôleur de l'alimentation actif), Custom (Personnalisé) ou Maximum Performance (Performances (Option par défaut : OS maximales).
Page 77: Écran System Security (Sécurité Du Système)
Option Description CPU Power and Les options disponibles sont : OS DBPM (Modulation Performance biphasée différentielle du système d'exploitation), Management (Gestion de System DBPM (Modulation biphasée différentielle du l'alimentation et des système), Maximum Performance (Performances performances de l'UC) maximales) ou Minimum Power (Puissance minimale). Fan Power and Les options possibles sont : Maximum Performance Performance...
Page 78 Option Description Password Status (État du Lorsque Setup Password (Mot de passe de configuration) mot de passe) est affecté et ce champ défini sur Locked (Verrouillé), le (Option par défaut : mot de passe système ne peut être ni modifié ni désactivé Unlocked [Déverrouillé]) au démarrage du système.
Page 79: Écran Exit (Quitter)
Option Description AC Power Recovery Détermine le délai au bout duquel le redémarrage du Delay (Délai de système a lieu après restauration de l'alimentation. Les restauration de options disponibles sont Immediate (Immédiat), l'alimentation secteur) Random (Aléatoire) (valeur aléatoire comprise entre 30 et 240 secondes) ou une valeur définie par l'utilisateur comprise entre 30 et 240 secondes.
Page 80: Utilisation Des Touches De Navigation Du Gestionnaire D'amorçage Uefi
1 Allumez ou redémarrez votre système. 2 Appuyez sur <F11> dès l'apparition du message suivant : <F11> = UEFI Boot Manager (Gestionnaire d'amorçage UEFI) REMARQUE : le système ne répond pas tant que le clavier USB n'est pas actif. Si le système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé...
Page 81 Option Description <Boot Options> (Options Affiche la liste des options d'amorçage disponibles d'amorçage) (marquées par des astérisques). Sélectionnez l'option d'amorçage à utiliser, puis appuyez sur Entrée. REMARQUE : si vous procédez à l'ajout à chaud d'un périphérique d'amorçage, appuyez sur <Échap> pour actualiser la liste des options d'amorçage.
Page 82: Écran System Utilities (Utilitaires Du Système)
Écran System Utilities (Utilitaires du système) Option Description System Setup Permet d'accéder au programme de configuration du (Configuration du système sans redémarrage. système) System Services (Services Redémarre le système et donne accès à Lifecycle système) Controller pour exécuter des utilitaires tels que les diagnostics du système.
Page 83: Fonctionnalités De Mot De Passe Du Système Et De Mot De Passe De Configuration
Fonctionnalités de mot de passe du système et de mot de passe de configuration REMARQUE : en cas d'oubli d'un mot de passe, voir la section « Désactivation d'un mot de passe oublié » à la page 199. À la livraison du système, la fonctionnalité de mot de passe du système n'est pas activée.
Page 84 Pour attribuer un mot de passe du système : 1 Vérifiez que l'option Password Status (État du mot de passe) est Unlocked (Déverrouillé). 2 Sélectionnez l'option System Password (Mot de passe du système), puis appuyez sur <Entrée>. 3 Saisissez votre nouveau mot de passe du système. Votre mot de passe peut contenir jusqu'à...
Page 85 Pour laisser la protection par mot de passe activée : 1 Démarrez le système ou redémarrez-le en appuyant sur <Ctrl><Alt><Suppr>. 2 Saisissez le mot de passe, puis appuyez sur <Entrée>. Pour désactiver la protection par mot de passe : 1 Démarrez le système ou redémarrez-le en appuyant sur <Ctrl><Alt><Suppr>.
Page 86: Utilisation Du Mot De Passe De Configuration
Utilisation du mot de passe de configuration Attribution d'un mot de passe de configuration Vous ne pouvez attribuer un mot de passe de configuration que si l'option Setup Password (Mot de passe de configuration) indique Not Enabled (Non activé). Pour attribuer un mot de passe de configuration, sélectionnez l'option Setup Password (Mot de passe de configuration), puis appuyez sur la touche <+>...
Page 87 Utilisation du système avec un mot de passe de configuration activé Si l'option Setup Password (Mot de passe de configuration) indique Enabled (Activé), vous devez entrer ce mot de passe avant de modifier la plupart des options de configuration du système. Si vous n'entrez pas le bon mot de passe après trois tentatives, vous pourrez afficher les écrans de configuration du système, mais vous ne pourrez y apporter aucune modification.
Page 88: Gestion Intégrée Du Système
Pour plus d'informations sur la configuration de Lifecycle Controller, la configuration du matériel et du micrologiciel et le déploiement du système d'exploitation, voir la documentation relative à Lifecycle Controller, disponible sur le site Internet du support de Dell, à l'adresse suivante : support.dell.com/manuals. Utilitaire de configuration iDRAC6 L'utilitaire de configuration iDRAC6 est un environnement de configuration de prédémarrage vous permettant d'afficher et de définir les paramètres...
Page 89: Accès À L'utilitaire De Configuration Idrac6
• afficher ou effacer les messages du journal des événements système (SEL) • rétablir les paramètres iDRAC6 par défaut Pour des informations supplémentaires sur l'utilisation de la carte iDRAC6, voir la documentation de ce périphérique et celle des applications de gestion de systèmes.
Page 90 Programme de configuration du système et du Gestionnaire d'amorçage UEFI...
Page 91: Installation Des Composants Du Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 92 Figure 3-1. À l'intérieur du système Carénage de refroidissement Baies d'alimentation (2) Carte de montage 2 Carte de montage 1 Dissipateurs de chaleur (2) Barrettes de mémoire (16) Disques durs (6 au maximum) Panneau de commande Lecteur optique (en option) Module SD interne double Module de ventilation Ventilateurs (6)
Page 93: Cadre Avant (En Option)
Cadre avant (en option) Retrait du cadre avant 1 Ouvrez le verrou situé à l'extrémité gauche du cadre. 2 Soulevez le loquet de dégagement situé près du verrouillage à clé. 3 Faites pivoter l'extrémité gauche du cadre pour écarter celui-ci du panneau avant.
Page 94: Ouverture Et Fermeture Du Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 95: Fermeture Du Système
Figure 3-3. Ouverture et fermeture du système Loquet Verrou du loquet de dégagement Capot Fermeture du système 1 Placez le capot sur le châssis en le décalant légèrement vers l'arrière du système de façon à ce que les logements sur les bords du capot s'emboîtent dans les crochets des bords du châssis.
Page 96: Disques Durs
Disques durs Tous les disques sont connectés à la carte système par l'intermédiaire du fond de panier SAS/SATA monté sur l'assemblage avant du châssis. Les disques durs sont fournis dans des supports de lecteur spéciaux échangeables à chaud, qui s'encastrent dans les baies de disques durs. PRÉCAUTION : avant de retirer ou d'installer un disque pendant que le système est en cours de fonctionnement, reportez-vous à...
Page 97: Installation D'un Cache De Disque Dur
Figure 3-4. Retrait et installation d'un cache de disque dur Cache de disque dur Bouton de dégagement Installation d'un cache de disque dur 1 Retirez le cadre avant s'il est installé. Voir « Retrait du cadre avant » à la page 93.
Page 98: Retrait D'un Support De Disque Dur
Retrait d'un support de disque dur PRÉCAUTION : vérifiez que votre système d'exploitation prend en charge l'installation à chaud de disques durs. Voir la documentation fournie avec le système d'exploitation. 1 Retirez le cadre avant s'il est installé. Voir « Retrait du cadre avant » à la page 93.
Page 99: Installation D'un Support De Disque Dur
Figure 3-5. Retrait et installation d'un support de disque dur Bouton de dégagement Support du disque dur Poignée du support de disque dur Installation d'un support de disque dur PRÉCAUTION : utilisez uniquement des disques durs testés et homologués pour l'utilisation avec le fond de panier SAS/SATA.
Page 100: Retrait D'un Disque Dur De Son Support
4 Insérez le support de disque dur dans la baie jusqu'à ce qu'il touche le fond de panier. 5 Fermez la poignée du support de disque dur pour verrouiller le disque. Retrait d'un disque dur de son support Retirez les vis situées sur les rails coulissants du support de disque dur, puis retirez le disque dur du support.
Page 101: Installation D'un Disque Dur Dans Un Support
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 102 7 Si vous n'envisagez pas d'installer un nouveau lecteur optique, installez un cache. 8 Refermez le système. Voir « Fermeture du système » à la page 95. 9 Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés.
Page 103: Installation D'un Lecteur Optique
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 104: Retrait D'un Bloc D'alimentation
Blocs d'alimentation Le système prend en charge deux blocs d'alimentation de 1100 W remplaçables à chaud. Si deux blocs sont installés, le second est utilisé comme source d'alimentation redondante. En mode redondant, le système répartit la charge de la puissance entre les deux blocs d'alimentation pour une plus grande efficacité.
Page 105 3 Appuyez sur la patte de dégagement et tirez le bloc d'alimentation vers l'extérieur pour le libérer de la carte de distribution de l'alimentation et du châssis. Si vous retirez définitivement le bloc d'alimentation, vous devez installer un cache de bloc d'alimentation pour assurer un refroidissement correct du système.
Page 106: Retrait D'un Cache De Bloc D'alimentation
Installation d'un bloc d'alimentation 1 Vérifiez que les blocs d'alimentation sont de même type et qu'ils possèdent la même puissance maximale de sortie. REMARQUE : la puissance maximale (en watts) est indiquée sur l'étiquette du bloc d'alimentation. 2 Le cas échéant, retirez le cache du bloc d'alimentation. Voir « Retrait d'un cache de bloc d'alimentation »...
Page 107: Retrait Du Carénage De Refroidissement
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 108: Installation Du Carénage De Refroidissement
Figure 3-9. Installation et retrait du carénage de ventilation Carénage de refroidissement Support de la batterie RAID Pattes du carénage (6) Ergots (2) Installation du carénage de refroidissement REMARQUE : pour un alignement correct du carénage de refroidissement dans le système, veillez à...
Page 109: Mémoire Système
Mémoire système Votre système prend en charge les barettes de mémoire DIMM ECC DDR3 à registres (RDIMM) et des barretes DIMM à registres sans tampon (UDIMM). Les barrettes DIMM à une, deux et quatre rangées dont la vitesse peut atteindre jusqu'à...
Page 110: Prise En Charge D'une Mémoire De Réserve
• Le mélange des tailles et des rangées de mémoire est autorisé pour plus de flexibilité. • Pour des performances optimales, la configuration des barrettes de mémoire doit être identique pour chaque processeur. • Veuillez toujours commencer l'installation de la mémoire à x1, où x correspond à...
Page 111 Tableau 3-2. Configurations de mémoire REMARQUE : les barrettes de mémoire DIMM A1-A8 sont affectées au processeur 1, les barrettes de mémoire DIMM B1-B8 sont affectées au processeur 2. Processeurs UDIMM A1, A2, A3, A4 B1,B2, B3, B4 RDIMM A1, A2, A3, A4 B1,B2, B3, B4 UDIMM A1, A2, A3, A4...
Page 112: Installation De Barrettes De Mémoire
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 113 Figure 3-10. Installation et retrait d'une barrette de mémoire Barrette de mémoire Pattes d'éjection du support de barrette de mémoire (2) Repère 6 Alignez le connecteur de bord de la barrette de mémoire sur le détrompeur du support, puis insérez la barrette dans le support. REMARQUE : le support de barrette de mémoire est doté...
Page 114: Retrait De Barrettes De Mémoire
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 115: Ventilateurs
3 Ouvrez le système. Voir « Ouverture du système » à la page 94. PRÉCAUTION : tenez chaque module par les bords, en vous assurant de ne pas toucher les composants de la barrette de mémoire ou les connecteurs. 4 Retirez le carénage de refroidissement. Voir « Retrait du carénage de refroidissement »...
Page 116 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 117: Installation D'un Ventilateur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 118 Figure 3-12. Retrait et installation de l'assemblage de ventilation Leviers d'éjection (2) Module de ventilation Fentes (2) Installation des composants du système...
Page 119: Installation De L'assemblage De Ventilation
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 120: Clé Matérielle De Carte Réseau Interne
2 Ouvrez le système. Voir « Ouverture du système » à la page 94. 3 Identifiez le connecteur USB sur la carte du panneau de commande. Voir Figure 3-28. 4 Insérez la clé de mémoire USB dans le connecteur USB. Voir Figure 3-13. 5 Refermez le système.
Page 121 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 122: Cartes D'extension Et Cartes De Montage Pour Cartes D'extension
Cartes d'extension et cartes de montage pour cartes d'extension Consignes d'installation des cartes d'extension Votre système prend en charge jusqu'à six cartes d'extension PCIe Génération 2 utilisant des connecteurs sur la carte système et deux cartes de montage pour cartes d'extension. Pour repérer les connecteurs de carte d'extension sur la carte système, reportez-vous à...
Page 123 PRÉCAUTION : pour assurer un refroidissement correct du système, seule deux des six cartes d'extension peuvent avoir une consommation électrique supérieure à 15 W (jusqu'à 25 W au maximum), contrôleur de stockage intégré exclu. Le Tableau 3-3 propose un guide d'installation des cartes d'extension afin d'assurer une installation et un refroidissement correct.
Page 124: Installation D'une Carte D'extension
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 125 Figure 3-15. Installation et retrait d'une carte d'extension Loquet de la carte d'extension Carte d'extension Connecteur de carte d'extension 9 Connectez les câbles à la carte d'extension, le cas échéant. 10 Refermez le système. Voir « Fermeture du système » à la page 95. 11 Rebranchez le système à...
Page 126: Retrait D'une Carte D'extension
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 127: Retrait De La Carte De Montage Pour Carte D'extension 1
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 128 Figure 3-16. Installation et retrait de la carte de montage pour cartes d'extension 1 Carte de montage 1 Logement de carte d'extension 1 Logement de carte Connecteur de carte de contrôleur de stockage d'extension 2 intégrée Broche de guidage Connecteur de la carte système Montant de la carte de Patte bleue montage...
Page 129: Installation De La Carte De Montage 1
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 130 3 Si une carte d'extension est installée, retirez-la de son logement. Voir « Retrait d'une carte d'extension » à la page 126. 4 Pour retirer la carte de montage pour cartes d'extension, dégagez celle-ci du connecteur sur la carte système. Voir Figure 3-17. Figure 3-17.
Page 131: Carte Contrôleur De Stockage Intégrée
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 132: Retrait De La Carte Contrôleur De Stockage Intégrée
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 133 Figure 3-18. Retrait et installation de la carte contrôleur de stockage intégrée Carte de montage 1 Connecteurs des câbles de données SAS (2) Câbles de données SAS (2) Carte contrôleur de stockage intégrée Guides d'alignement (2) Connecteur de carte contrôleur de stockage intégrée Installation des composants du système...
Page 134: Installation De La Carte Contrôleur De Stockage Intégrée
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 135: Batterie Raid (En Option)
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 136: Installation De La Batterie Raid
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 137: Carte Idrac6 Enterprise (En Option)
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 138 7 Refermez le système. Voir « Fermeture du système » à la page 95. 8 Rebranchez le système et les périphériques à la prise secteur, puis mettez le système et les périphériques sous tension. Figure 3-20. Installation et retrait d'une carte iDRAC6 Enterprise (en option) Carte iDRAC6 Entreprise Logement de carte de support VFlash Carte SD VFlash...
Page 139: Installation D'une Carte Idrac6 Enterprise
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 140: Carte Vflash (En Option)
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 141 3 Si des cartes SD sont installées, retirez-les du module SD interne double. Voir Figure 3-1. 4 Débranchez le câble du module SD interne double. Voir Figure 3-21. 5 Soulevez le loquet maintenant en place le module SD interne double à l'assemblage avant du châssis et retirez le module de l'assemblage.
Page 142: Installation Du Module Sd Interne Double
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 143 2 Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur. Une fois le système débranché de l'alimentation en CA, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant trois secondes afin de décharger complètement le système, avant d'en retirer le capot.
Page 144 Figure 3-22. Retrait et installation du dissipateur de chaleur Dissipateur de chaleur Logement de la carte système PRÉCAUTION : la pression exercée pour maintenir le processeur dans son support est très forte. Si vous ne maintenez pas fermement le levier de dégagement, il risque de se redresser brusquement.
Page 145 Figure 3-23. Retrait et installation d'un processeur Processeur Encoches du processeur Indicateurs de broche 1 (2) Cadre de protection du processeur Support ZIF Levier de dégagement Installation des composants du système...
Page 146 Figure 3-24. Retrait et installation d'un cache de processeur Levier de dégagement Cache de processeur PRÉCAUTION : veillez à ne pas tordre les broches du support ZIF lors du retrait du processeur. Vous risqueriez d'endommager de façon irréversible la carte système.
Page 147: Installation D'un Processeur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 148 10 Abaissez le levier de dégagement du support jusqu'à ce qu'il s'enclenche. Voir Figure 3-23. REMARQUE : votre kit peut contenir un dissipateur de chaleur de rechange utilisable en cas d'installation d'un processeur qui consomme plus d'énergie. Le nouveau dissipateur de chaleur peut être différent de l'ancien ; cependant, vous devez l'utiliser, car il offre de meilleures performances en termes de dissipation thermique.
Page 149: Pile Du Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 150 3 Repérez le support de la pile. Voir Figure 6-1. 4 Si une carte contrôleur de stockage intégrée est installée, retirez-la. Voir « Retrait de la carte contrôleur de stockage intégrée » à la page 132. PRÉCAUTION : pour ne pas endommager le connecteur de la pile, maintenez-le fermement en place lorsque vous installez ou retirez la pile.
Page 151: Fond De Panier Sas
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 152 Figure 3-26. Retrait et installation d'un fond de panier SAS Câble d'alimentation Fond de panier SAS Câble SAS A Câble SAS B Pattes de dégagement (2) Installation des composants du système...
Page 153: Installation Du Fond De Panier Sas
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 154: Retrait De La Carte De Distribution De L'alimentation
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 155 Figure 3-27. Retrait et installation de la carte de distribution de l'alimentation Carte de distribution de l'alimentation 2 Patte de dégagement Fente de fixation Câble d'alimentation Connecteur de la carte de distribution de l'alimentation Installation des composants du système...
Page 156: Installation De La Carte De Distribution De L'alimentation
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 157: Assemblage Du Panneau De Commande
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 158: Installation Du Module D'affichage Du Panneau De Commande
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 159 Figure 3-28. Retrait et installation du module d'affichage du panneau de commande Vis T8 Torx Vis T10 Torx (3) Câble du module d'affichage Câble du panneau de commande Câble d'alimentation Carte du panneau de commande Module d'affichage Installation des composants du système...
Page 160 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 161: Installation De La Carte Du Panneau De Commande
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 162: Retrait De L'assemblage De La Carte Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 163 7 Retirez les barrettes de mémoire. Voir « Retrait de barrettes de mémoire » à la page 114. 8 Retirez le module de ventilation. Voir « Retrait du module de ventilation » à la page 117. AVERTISSEMENT : le dissipateur de chaleur reste chaud un certain temps après la mise hors tension du système.
Page 164 17 Tenez le processeur par la poignée et les bords de la carte (voir Figure 3-29). Orientez la carte des processeurs vers l'arrière du système et retirez-la du châssis. 18 Pour retirer la carte d'E/S, tirez le plot de dégagement et faites glisser la carte d'E/S vers l'avant du système.
Page 165: Installation De L'assemblage De La Carte Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 166 13 Le cas échéant, réinstallez la carte de montage pour cartes d'extension. Voir « Installation de la carte de montage 1 » à la page 129 et « Installation de la carte de montage 2 » à la page 131. 14 Le cas échéant, replacez toutes les cartes d'extension et la carte contrôleur de stockage intégrée.
Page 167: La Sécurité En Priorité, Pour Vous Et Votre Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 168: Dépannage Des Connexions Externes
Dépannage des connexions externes Avant de procéder au dépannage de tout périphérique externe, assurez-vous que tous les câbles externes sont correctement fixés aux connecteurs externes de votre système. Voir la Figure 1-1 et la Figure 1-3 pour identifier les connecteurs des panneaux avant et arrière du système. Dépannage du sous-système vidéo 1 Vérifiez les branchements du moniteur (prise secteur et raccordement au système).
Page 169: Dépannage D'un Périphérique D'e/S Série
2 Mettez hors tension tous les périphériques USB et déconnectez-les du système. 3 Redémarrez le système puis, si le clavier fonctionne, accédez au programme de configuration du système. Vérifiez que tous les ports USB sont activés. Voir « Écran Integrated Devices (Périphériques intégrés) » à la page 72.
Page 170: Dépannage D'une Carte Réseau
Dépannage d'une carte réseau 1 Exécutez le test de diagnostic en ligne approprié. Voir « Utilisation des diagnostics en ligne » à la page 187. 2 Redémarrez le système et consultez les messages éventuels concernant le contrôleur de carte réseau. 3 Observez le voyant approprié...
Page 171: Dépannage D'un Système Mouillé
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 172: Dépannage D'un Système Endommagé
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 173: Dépannage De La Pile Du Système
5 Refermez le système. Voir « Fermeture du système » à la page 95. 6 Exécutez les tests de la carte système qui se trouvent dans les diagnostics du système. Voir « Exécution des diagnostics intégrés du système » à la page 188.
Page 174: Dépannage Des Blocs D'alimentation
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 175: Dépannage D'un Ventilateur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 176: Dépannage De La Mémoire Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 177 7 Le cas échéant, retirez le carénage de refroidissement. Voir « Retrait du carénage de refroidissement » à la page 107. 8 Vérifiez les canaux de mémoire et assurez-vous que l'installation des barrettes est correcte. Voir « Consignes générales pour l'installation des modules de mémoire »...
Page 178: Dépannage D'une Clé Usb Interne
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 179: Dépannage D'une Carte Sd
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 180: Dépannage D'un Lecteur Optique
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 181: Dépannage D'un Disque Dur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 182: Dépannage D'un Contrôleur De Stockage
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 183: Dépannage Des Cartes D'extension
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 184 4 Vérifiez que les cartes d'extension installées sont conformes aux consignes d'installation correspondantes. Voir « Consignes d'installation des cartes d'extension » à la page 122. 5 Vérifiez que chaque carte d'extension est correctement insérée dans son connecteur. Voir « Installation d'une carte d'extension » à la page 124. 6 Refermez le système.
Page 185: Dépannage Des Processeurs
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 186 16 Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés. 17 Exécutez le test de diagnostic en ligne approprié. En cas d'échec du test, le processeur est défectueux. Voir « Obtention d'aide »...
Page 187: Exécution Des Diagnostics Du Système
Microsoft Windows et Linux sont disponibles sur le site Web support.dell.com/downloads, ainsi que sur les CD fournis avec le système. Pour plus d'informations sur l'utilisation des diagnostics, reportez- vous au Guide d'utilisation Dell Online Diagnostics à l'adresse support.dell.com/manuals situé sous le logiciel de gestion des systèmes.
Page 188: Quand Utiliser Les Diagnostics Intégrés Du Système
• Afficher, imprimer ou enregistrer les résultats des tests • Interrompre un test momentanément si une erreur est détectée ou mettre fin à un test lorsqu'une limite définie par l'utilisateur a été atteinte • Afficher les messages d'aide qui décrivent brièvement chaque test ainsi que ses paramètres •...
Page 189: Options De Test Des Diagnostics Du Système
Options de test des diagnostics du système Cliquez sur l'option de test voulue dans l'écran Main Menu (Menu principal). Option de test Fonction Express Test (Test rapide) Effectue une vérification rapide du système. Cette option exécute des tests de périphérique qui ne nécessitent pas d'intervention de l'utilisateur.
Page 190: Sélection D'options De Diagnostics
Sélection d'options de diagnostics Dans la zone Diagnostics Options (Options de diagnostics ), sélectionnez le ou les tests que vous souhaitez appliquer à un périphérique. • Non-Interactive Tests Only (Tests non interactifs uniquement) : cette option permet d'exécuter uniquement les tests ne nécessitant aucune intervention de la part de l'utilisateur.
Page 191: Cavaliers Et Connecteurs
Cavaliers et connecteurs Cavalier de la carte système Pour plus d'informations sur la désactivation d'un mot de passe, voir « Désactivation d'un mot de passe oublié » à la page 199. Tableau 6-1. Paramètres des cavaliers de la carte système Cavalier Paramètre Description...
Page 192: Connecteurs De La Carte Système
Connecteurs de la carte système Figure 6-1. Connecteurs de la carte système Cavaliers et connecteurs...
Page 193 Élément Connecteur Description SLOT4_PCIE_G2_X8 Logement PCIe 4 - logement d'extension x8 SLOT3_PCIE_G2_X8 Logement PCIe 3 - logement d'extension x8 AMEA CONN Connecteur de la carte iDRAC6 Enterprise PWRD_EN Cavalier d'activation du mot de passe NVRAM_CLR Cavalier d'effacement NVRAM MASER CONN Connecteur de la carte iDRAC6 Express PCIE_G2_X8 centre Connecteur de la carte de montage pour cartes...
Page 194 Élément Connecteur Description Logement de barrette de mémoire B2 (levier d'éjection blanc) Logement de barrette de mémoire B6 Logement de barrette de mémoire B3 (levier d'éjection blanc) Logement de barrette de mémoire B7 Logement de barrette de mémoire B4 (levier d'éjection blanc) Logement de barrette de mémoire B8 BP_PWR Alimentation du fond de panier et connecteur...
Page 195: Connecteurs De La Carte De Fond De Panier Sas
Connecteurs de la carte de fond de panier SAS Figure 6-2. Connecteurs de la carte de fond de panier SAS Connecteur d'alimentation Connecteur SAS A Connecteur SAS B Connecteurs de disque dur 4 et 5 Connecteurs de disque dur 2 et 3 Connecteurs de disque dur 0 et 1 Cavaliers et connecteurs...
Page 196: Connecteurs De La Carte De Distribution De L'alimentation
Connecteurs de la carte de distribution de l'alimentation Figure 6-3. Connecteurs de la carte de distribution de l'alimentation Connecteurs de bloc Connecteur du câble d'alimentation d'alimentation (2) 12 broches Connecteur de signal mixte Cavaliers et connecteurs...
Page 197: Composants Et Bus Pcie Des Cartes De Montage Pour Cartes D'extension
Composants et bus PCIe des cartes de montage pour cartes d'extension Figure 6-4. Composants de la carte de montage pour cartes d'extension PCIe 1 Logement de connecteur PCIe 1 Logement de connecteur PCIe 2 Connecteur de carte contrôleur de stockage intégrée Cavaliers et connecteurs...
Page 198 Figure 6-5. Composants de la carte de montage pour cartes d'extension PCIe 2 Logement de connecteur PCIe 5 Logement de connecteur PCIe 6 Commutateur d'intrusion du châssis Cavaliers et connecteurs...
Page 199: Désactivation D'un Mot De Passe Oublié
Désactivation d'un mot de passe oublié Les fonctionnalités logicielles de protection du système comprennent un mot de passe système et un mot de passe de configuration, qui sont décrits à la section « Utilisation du programme de configuration du système et du Gestionnaire d'amorçage UEFI »...
Page 200 10 Rebranchez le système et les périphériques aux prises secteur, puis mettez le système sous tension. 11 Attribuez un nouveau mot de passe système et/ou de configuration. Pour attribuer un nouveau mot de passe à l'aide du programme de configuration du système, voir « Attribution d'un mot de passe du système »...
Page 201: Contacter Dell
Internet active, vous pouvez utiliser les coordonnées figurant sur votre preuve d'achat, votre bordereau de marchandises, votre facture ou encore sur le catalogue des produits Dell. Dell propose plusieurs options de maintenance et d'assistance technique en ligne et par téléphone.
Page 202 Obtention d'aide...
Page 203 106 commande retrait, 104 fonctionnalités, 12 voyants, 23 fonctionnalités de l'écran LCD, 15 assistance contacter Dell, 201 câblage auto-test de démarrage lecteur optique, 101 accès aux fonctions du système, 11 cache bloc d'alimentation, 106 disque dur, 96...
Page 204 SAS externes, 22 installation, 153 installation de cartes retrait, 151 d'extension, 122 carte iDRAC installation de mémoire, 109 installation, 137 contacter Dell, 201 carte réseau coordonnées téléphoniques, 201 voyants, 23 carte SD dépannage, 178-179 carte système Dell installation, 165...
Page 205 11 ventilateurs, 175 vidéo, 168 diagnostics options de test, 187 options de tests avancés, 187 garantie, 61 utilisation de Dell PowerEdge Gestionnaire d'amorçage UEFI Diagnostics, 187 accès, 79 DIMM écran des paramètres d'amorçage Voir barrettes de mémoire UEFI, 80 (DIMM).
Page 206 processeur, 147 messages système, 44 installation à chaud microprocesseur disques durs, 96 Voir processeur. Installation de la carte des microprocesseurs processeurs, 165 dépannage, 185 mises à niveau processeur, 142 mot de passe lecteur de CD configuration, 86 dépannage, 180 désactivation, 199 système, 83 lecteur de CD/DVD Voir lecteur optique.
Page 207 retrait, 142 carte système, 162 contrôleur SAS, 132 programme de configuration du disque dur installé dans un système support, 100 accès, 64 disques durs, 98 affectation des IRQ PCI, 74 processeur, 142 options de gestion de l'alimentation, 76 Retrait de la carte des options de sécurité...
Page 208 ventilateurs dépannage, 175 vidéo connecteurs du panneau avant, 12 dépannage, 168 voyants alimentation, 12, 23 carte réseau, 23 panneau avant, 12 voyants d'alimentation, 12, 23 Index...
