9.2.2 Surveillance de la tension

Pour la surveillance de la tension de sortie actuelle du transformateur, vous
pouvez régler quatre valeurs limites :
▪ Basse tension U<<: Limite inférieure 2
▪ Basse tension U<: Limite inférieure 1
▪ Surtension U>: Limite supérieure 1
▪ Surtension U>>: Limite supérieure 2
Si la valeur mesurée est supérieure à la limite supérieure (> ou >>) ou infé-
rieure à la limite inférieure (< ou <<), l'appareil envoie un message d'événe-
ment.
U>>
U>
U<
U<<

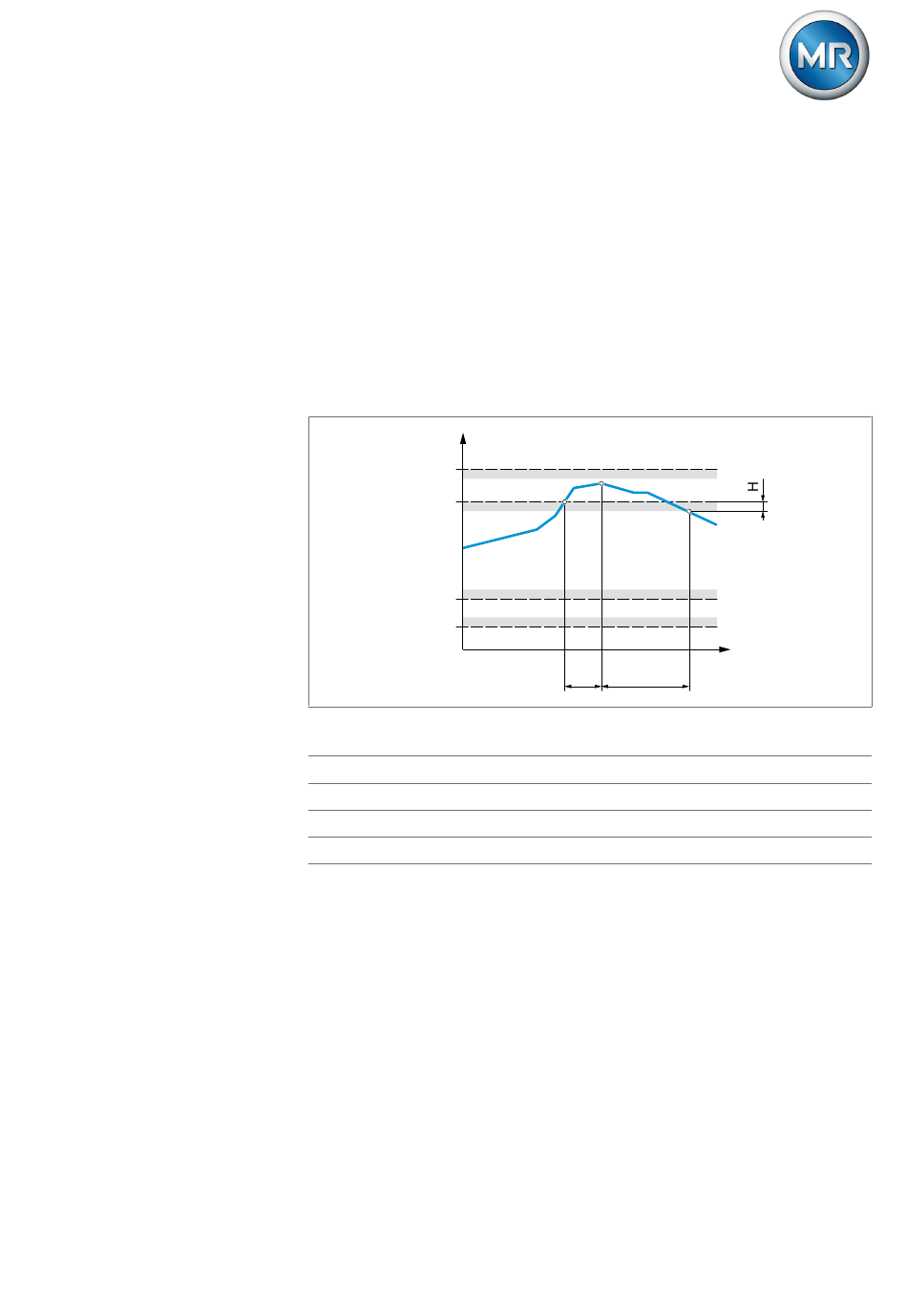

Figure 32: Surveillance de la tension avec exemple de dépassement de la valeur limite Surten-
sion U>
U>> Surtension U>>
U< Basse tension U<
t Temporisation
V
H Hystérésis
1. Sélectionnez l'option de menu Réglages > Paramètres > Réseau > Sur-
veillance de la tension .
2. Sélectionnez le paramètre souhaité.
3. Réglez le paramètre souhaité.
4. Sélectionnez le bouton Appliquer pour enregistrer le paramètre modifié.
Vous pouvez définir les paramètres additionnels pour chaque valeur limite :
Mode
Ce paramètre sert à régler la valeur limite que vous souhaitez utiliser :
▪ Absolue : l'appareil utilise la valeur limite absolue en V.
▪ Relative : l'appareil utilise la valeur limite relative en %, en référence à la
valeur de consigne de tension.
7817441/02 FR
U
t
V
t
t
E
U> Surtension U>
U<< Basse tension U<<
t Durée de l'événement
