Fonctionnement
8.
Fonctionnement
8.1.
Fonctionnement manuel
Information
8.2.
Fonctionnement moteur
8.2.1.
Opération du servomoteur à la commande locale
30

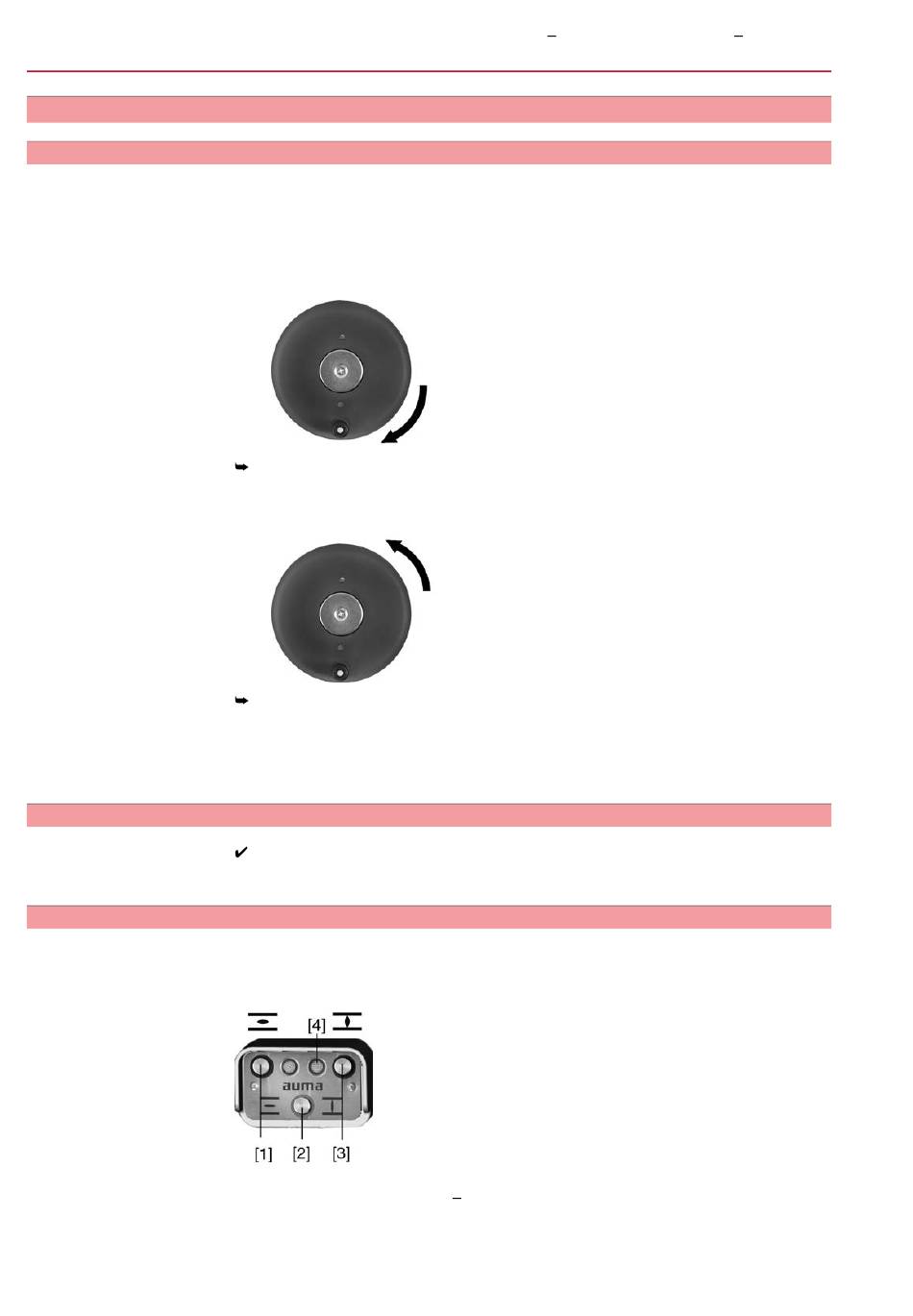

Le servomoteur peut être manœuvré manuellement pour le réglage et la mise en
service, lors d'une panne de moteur ou d'alimentation.
Pendant le fonctionnement moteur, le volant ne tourne pas. Le passage du mode
électrique au mode manuel ne nécessite aucun système d'embrayage.
1.
Fermer la vanne : Tourner la manivelle/le volant en sens horaire.
L'arbre d'entraînement (vanne) tourne en sens horaire en direction FERME-
TURE.
2.
Ouvrir la vanne : Tourner la manivelle/le volant en sens antihoraire.
L'arbre d'entraînement (vanne) tourne en sens antihoraire en direction OUVER-
TURE.
Le fait de tourner le volant pendant le fonctionnement moteur entraîne une augmen-
tation ou une réduction du temps de manœuvre (selon le sens de rotation).
Avant l'opération en fonctionnement moteur, effectuer tous les réglages de mise
en service ainsi qu'une manœuvre d'essai.
Le servomoteur peut être piloté à partir de la commande locale à l'aide des
boutons-poussoirs.
Figure 22 : Commande locale
[1]
Bouton-poussoir OUVERTURE
[2]
Bouton-poussoir STOP
[3]
Bouton-poussoir FERMETURE
[4]
Voyant d'indication du mode de fonctionnement LOCAL (bleu)
SGC 04.1
SGC 12.1 / SGCR 04.1
mode de fonctionnement LOCAL/DISTANCE
SGCR 12.1
Profibus DP
