L'opérateur peut afficher l'état de fonctionnement des barrières grâce à un afficheur à 1 chiffre situé sur les unités Rx et
Tx.

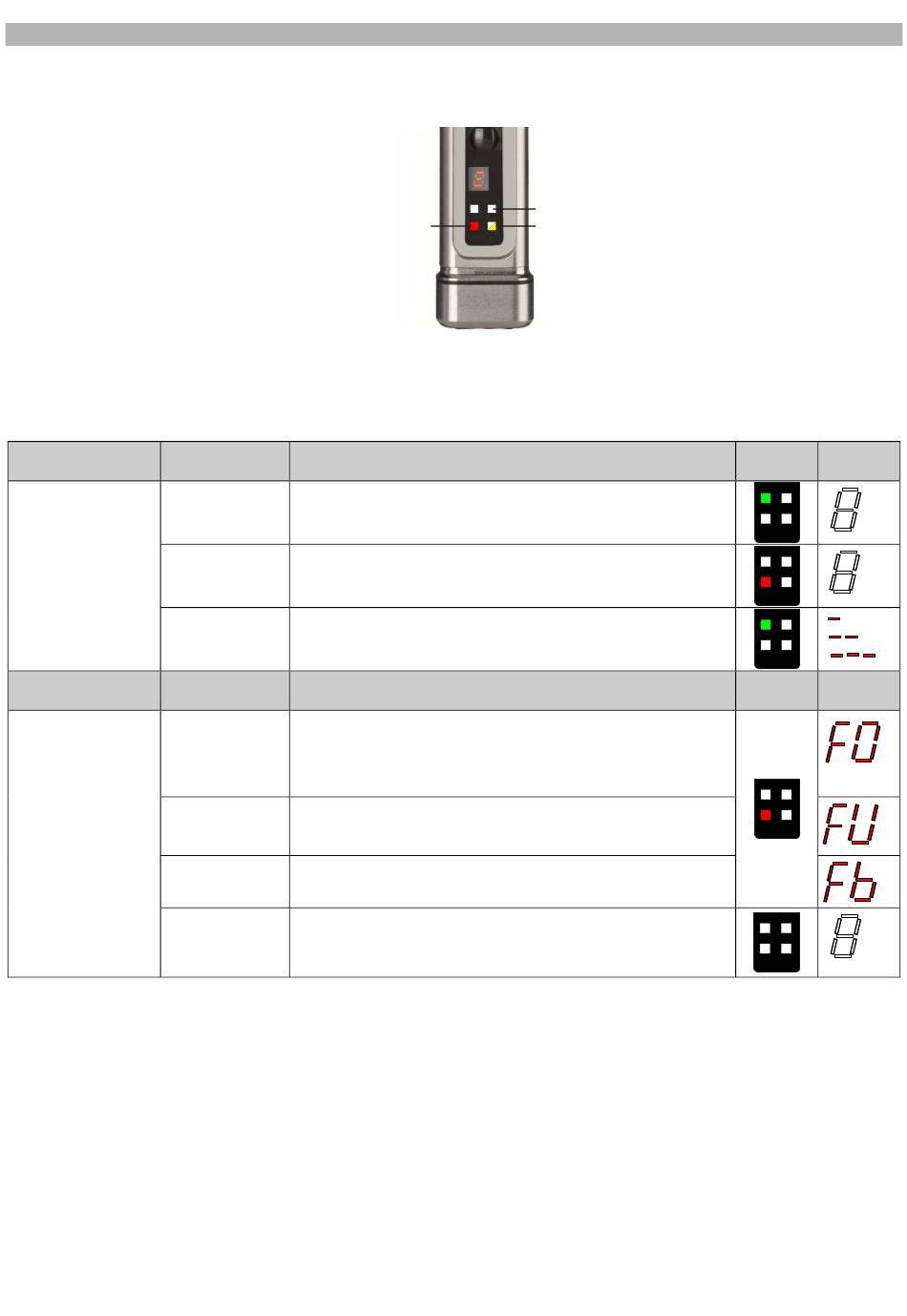

Outre à l'afficheur, la SG4-H est dotée de quatre LED situées sur le récepteur et de deux LED situées sur l'émetteur.
La figure représente tous les modes de signalisation des LED: éteintes, allumées et clignotantes.
A travers les mêmes LED utilisées pour l'affichage des fonctions, l'opérateur est en mesure d'évaluer les principales
causes d'arrêt ou de panne du système.
Pour le récepteur:
Fonctionnement
Émission
(OSSD ON)
(allumée verte)
Interruption
(OSSD OFF)
(allumée rouge)
Niveau de signal
Fonctionnement
Erreur OSSD
(allumée rouge)
Erreur interne
(allumée rouge)
État d'erreur
Erreur optique
(allumée rouge)
Manque
d'alimentation
LED ÉTEINTES
FONCTIONS DE DIAGNOSTIC
LED ALLUMEE
Type
Barrière qui fonctionne et normalement en service
Barrière qui fonctionne et en condition de blocage pour des
raisons de sécurité
Minimum
Moyen
Maximum
Type
Vérifier les raccordements des OSSD. Veiller à ce qu'ils ne soient
pas en contact entre eux, ou en contact avec des câbles
d'alimentation, puis exécuter le réarmement avec la fonction
RESET. Si la condition persiste, contacter le service assistance
technique de Datalogic.
Éteindre et rallumer le circuit d'alimentation ; si la condition
persiste, contacter le service assistance technique de Datalogic.
Exécuter le réarmement en activant la fonction RESET. Si
toutefois la condition persiste contacter le service assistance
technique de Datalogic.
Vérifier les connexions et la valeur correcte de la tension
d'alimentation.
Si la condition persiste, contacter le service assistance technique
de Datalogic.
LED ETEINTE
LED CLIGNOTANTE
Contrôle et réparation
(1 segment)
(2 segments)
(3 segments)
Contrôle et réparation
3
LED
DIGIT
LED
DIGIT
