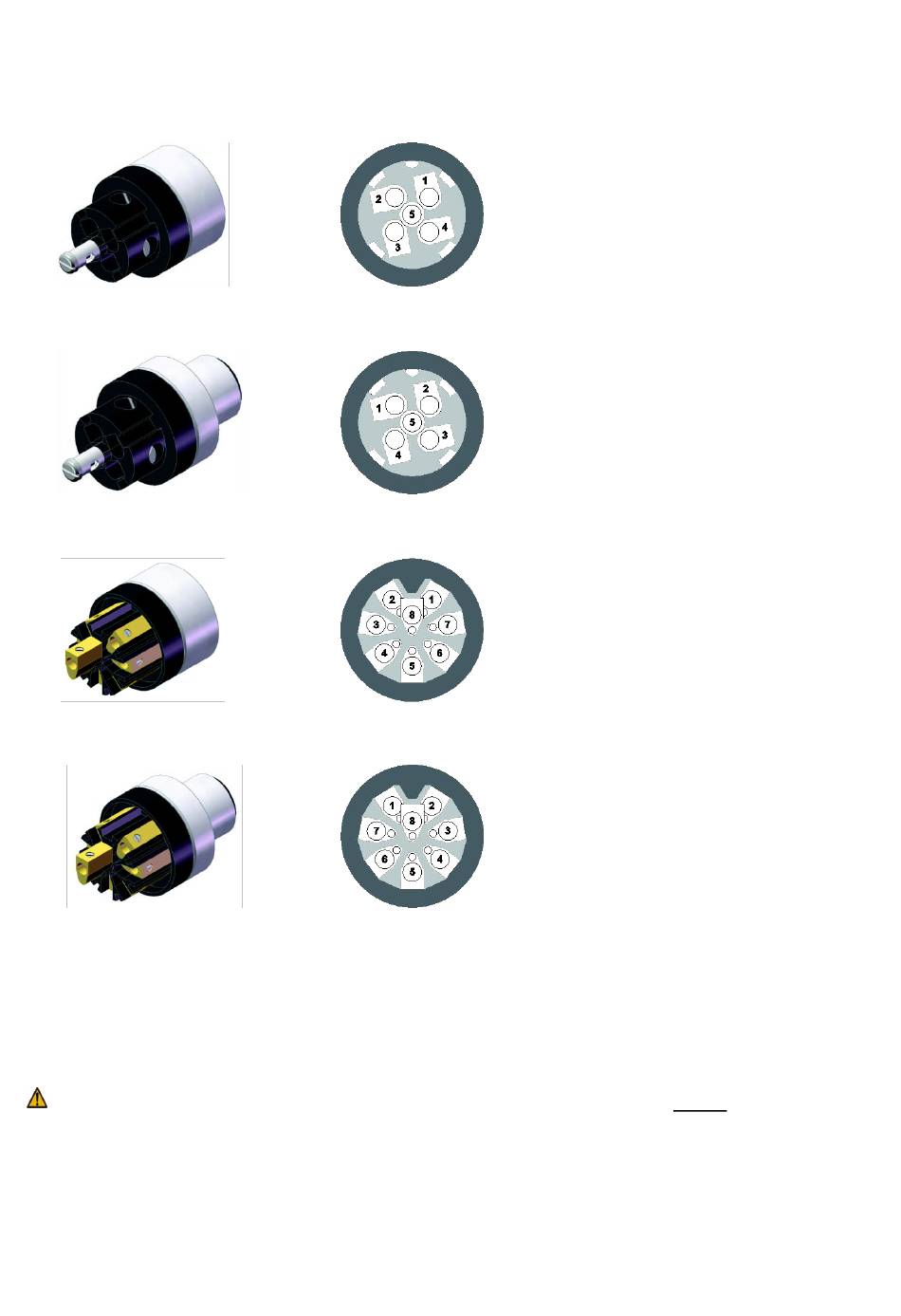

Connexion des câbles C5 et C8 aux connecteurs M12 C01-C04
Connecteur femelle 5 broches (M12 C01):
Connecteur mâle 5 broches (M12 C02):
Connecteur femelle 8 broches (M12 C03):
Connecteur mâle 8 broches (M12 C04):

Signal d'information

Les broches d'information de l'ensemble des modèles Adam OSSD sont réglées sur haut (+24 VDC)
lorsqu'Eva est détectée comme présente ; sinon, elles sont réglées sur bas.
La consommation maximale de courant pour les sorties information est 15 mA (8 pôles) et 30 mA
(5 pôles).
Avertissement! Le signal d'information de sortie n'est pas sécurisé et ne doit jamais être utilisé
pour la sécurité.
2TLC172272M0301 Rév. E
1 ) Marron
2 ) Blanc
3 ) Bleu
4 ) Noir
5 ) Gris
1 ) Blanc
2 ) Marron
3 ) Vert
4 ) Jaune
5 ) Gris
6 ) Rose
7 ) Bleu
8 ) Rouge
