Préparation
Mars 2020

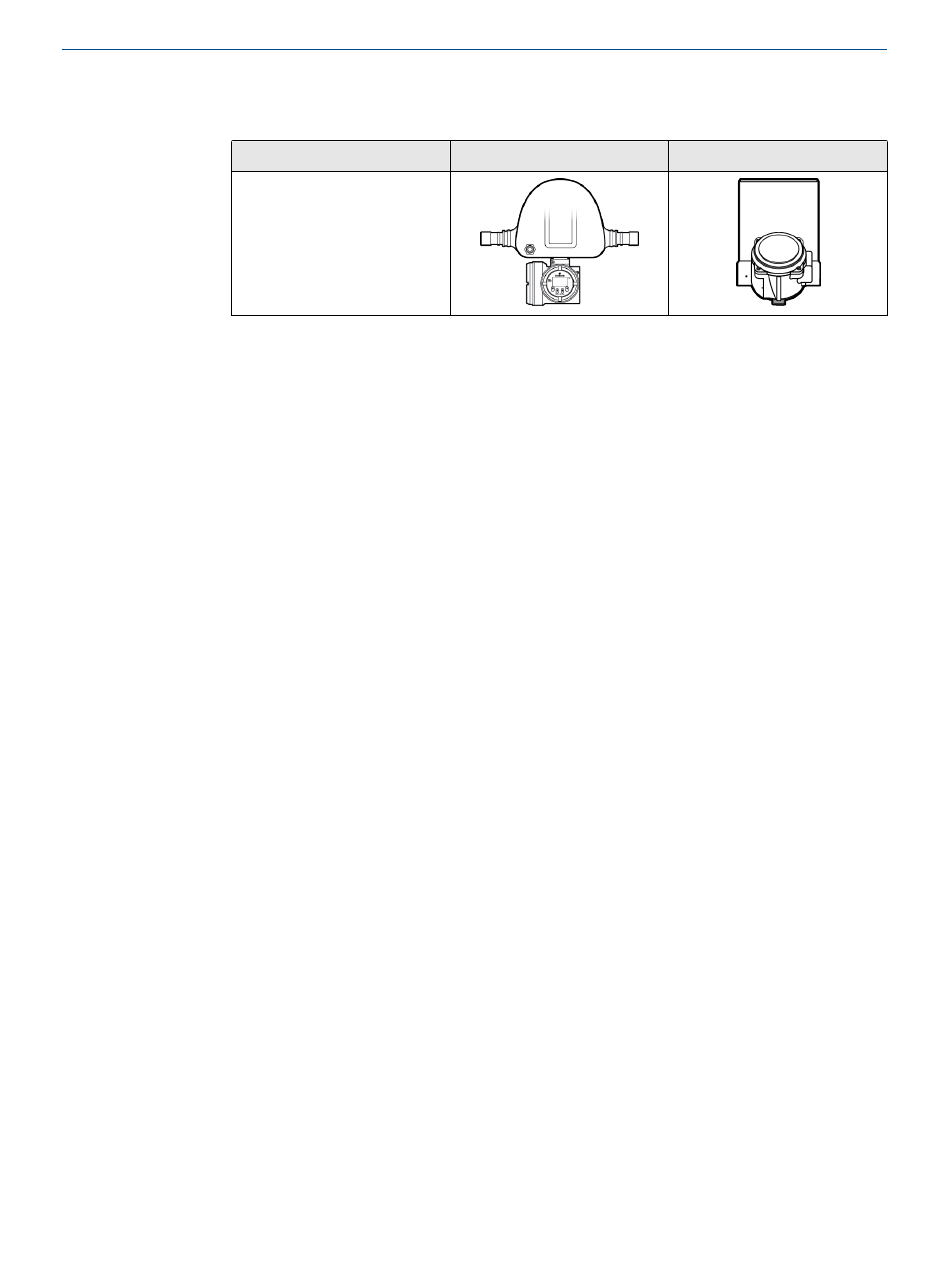

Tableau 2-1 : Orientation préférée du capteur
Nature du procédé
Gaz
□
Orienter le capteur de sorte que le personnel et l'équipement ne soient pas exposés au
jet de décharge du disque de rupture. Le capteur est doté d'un disque de rupture qui
évacue le fluide du boîtier dans l'éventualité improbable de la perte de l'enceinte de
confinement primaire.
□
Installer l'appareil de telle sorte que la flèche gravée sur le boîtier du capteur indique le
sens d'écoulement normal du fluide. (Le sens d'écoulement est également
sélectionnable par voie logicielle.)
2.2

Bonnes pratiques

Les informations suivantes peuvent être utiles pour garantir le fonctionnement optimal du
capteur.
• Les capteurs Micro Motion ne requièrent pas de longueurs droites de canalisation, ni en
amont ni en aval.
• Si le capteur est installé sur une ligne verticale, le liquide propre ou chargé doit avoir un
écoulement ascendant. L'écoulement de gaz doit être descendant.
• Veiller à ce que le capteur reste constamment rempli du fluide à mesurer.
• Pour stopper l'écoulement dans le capteur, installer une vanne d'arrêt en aval du
capteur.
• Minimiser la contrainte de flexion et de torsion sur le débitmètre. Ne pas utiliser le
débitmètre pour aligner la tuyauterie.
• Le capteur ne nécessite aucun support de montage externe. Les brides supporteront le
capteur quelle que soit l'orientation.
2.3 Limites de vibration du modèle HPC010 —
vibration à large bande (aléatoire)
• 5 à 1 000 Hz ; 1.25E-4 g2/Hz suivant la norme CEI 60068-2-64
• Total : 0,35 g valeur efficace
Les installations fonctionnant dans un environnement soumis à des vibrations supérieures
à 0,35 g (valeur efficace) ou les applications nécessitant une certification du Lloyd's
doivent être dotées d'un dispositif d'isolation vibratoire.
10
(suite)
