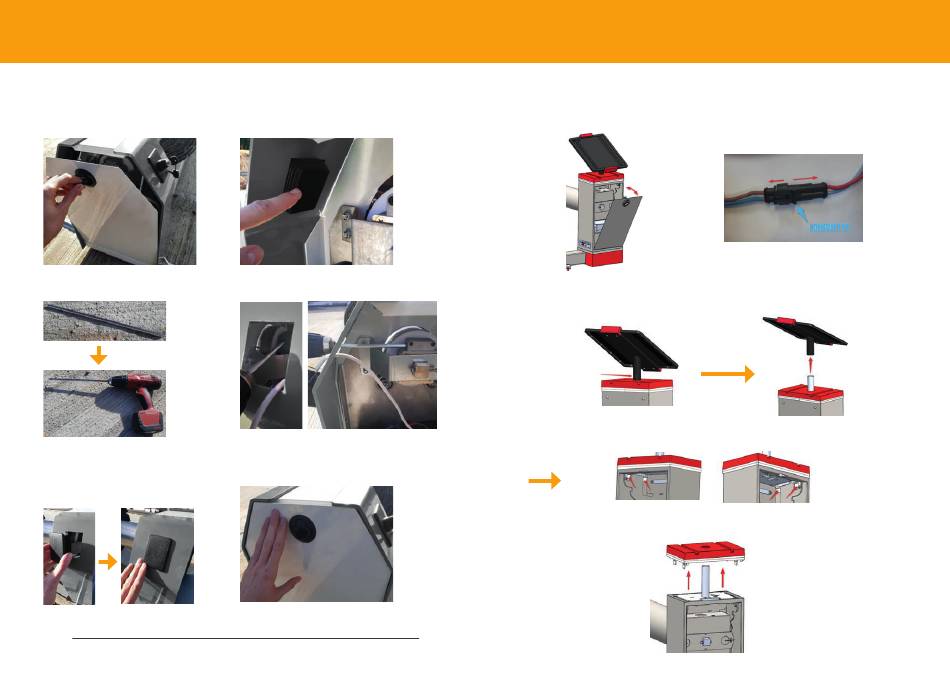

4. MANOEUVRE DE SECOURS
POUR VOLET COLOR ET MASTER
1. MANOEUVRE DE SECOURS VOLET COLOR
1 I
Ouvrir la porte du pied moteur
3 I
Monter la tige de débrayage
sur une visseuse
LORSQUE LE DÉBRAYAGE A ÉTÉ EFFECTUÉ
5 I
Remettre le bouchon rectangulaire
(ou le contacteur à clé si le pied est
photovoltaïque)
Pour l'interrupteur d'hivernage du volet color merci de vous référer à la page 11
8
2 I
Retirer le bouchon rectangulaire
(ou le contacteur à clé si le pied est photovoltaïque)
4 I
Insérer la tige dans le logement du
moteur et faire tourner le volet
6 I
Fermer la porte du pied moteur
2. MANOEUVRE DE SECOURS VOLET MASTER
1 I
Ouvrir la porte du pied moteur
3 I
Dévisser la vis sans tête du support
panneau photovoltaïque (PV) pour
libérer le panneau à l'aide d'une clé
Allen de 2
5 I
Démonter le bouchon
- Appuyer sur les 4 clips blancs pour déverrouiller le bouchon
- Enlever le bouchon :
2 I
Débrancher le connecteur du panneau
photovoltaïque
Connecteur 2 brins :
Soulever légèrement la languette
pour libérer le connecteur
4 I
Retirer le panneau photovoltaïque
et sortir le câble du support
9
