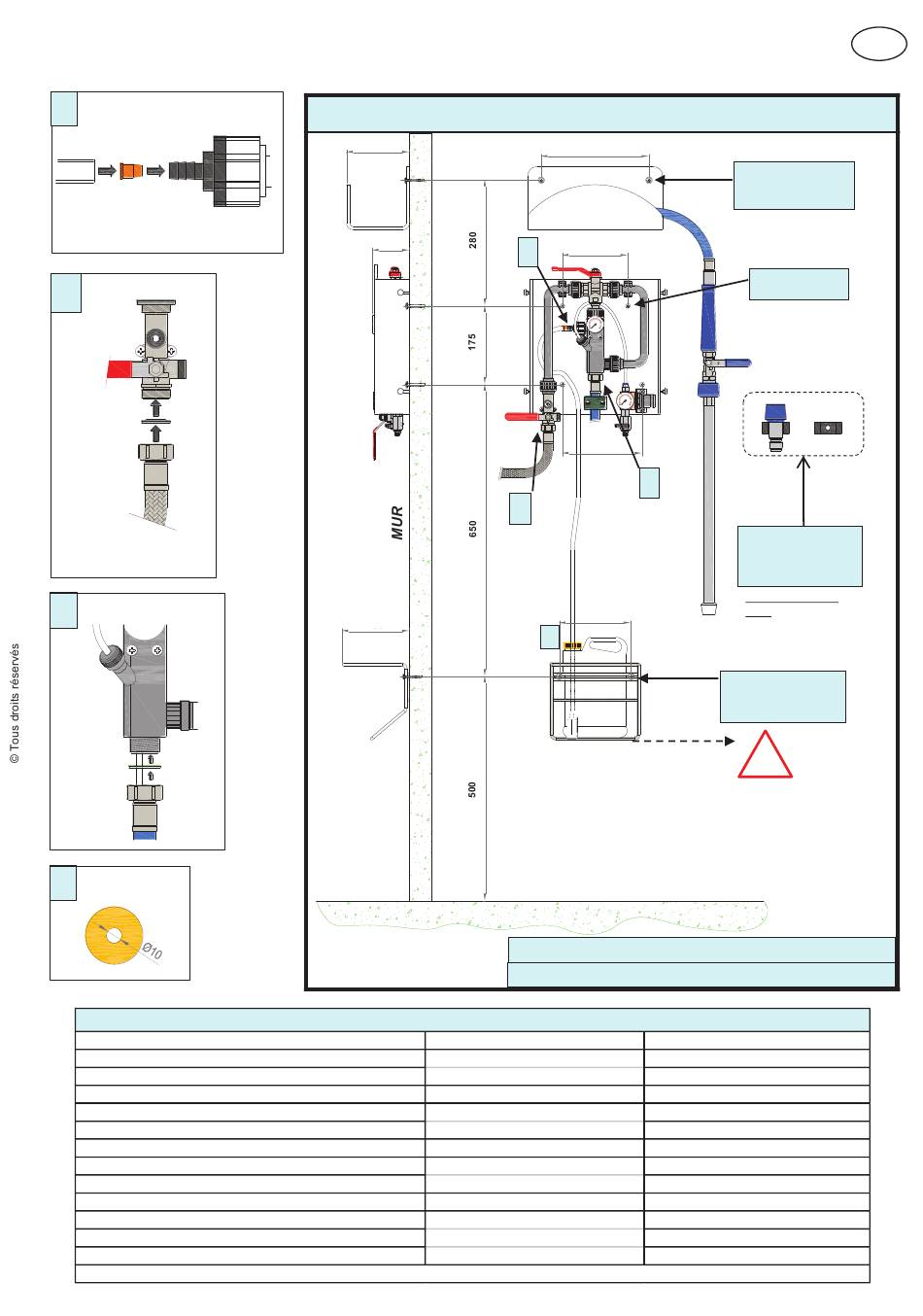

Centrale mousse - rinçage PROFOAM-R - Installation
Montage des buses de
1
calibrage
Buse
Tuyau
Clapet
Correspondance des buses de calibrage:
voir page 3
2
Montage du joint filtre
Joint filtre
IMPORTANT
Respecter l'orientation du
joint filtre
Montage du joint fibre
3
Joint fibre
4
Perçage du bouchon
1 Centrale mo usse P ROFOA M -R
1 Flexible de racco rdement ino x F1 /2-F3/4 (1 ,5m)
1 Tuyau bleu de lavage de 1 0, 1 5, 20m suivant mo dèle
1 Lance mo usse ino x avec pro tectio n blanche
1 B use de rinçage avec pro tectio n bleue
1 Suppo rt de bido n ino x (po ur 1 bido n de 5L)
1 Ligne d'aspiratio n L=2m
1 Crépine avec lesteur
1 Sachet de 1 5 buses calibrées
1 No tice technique
1 Sachet avec 2 clips, visserie et chevilles S7x30
1 Suppo rt tuyau P VC
1 A daptateur 3/4"F - 1 /2"M
Dimensio ns du carto n: Lo ng=770mm, larg=400mm, Hauteur=230mm - P o ids = 1 3,8 kg (avec tuyau de 20m)
140
82
150
LISTE DE COLISAGE PROFOAM-R
1 Sachet racco rd air co mprimé:
1 Sachet fixatio n centrale:
1 Sachet jo ints:
1 Sachet fixatio n suppo rt bido n/tuyaux:
Installation
240
SUPPORT
TUYAU
1
146
178
3
2
160
4
SUPPORT TUYAU INOX
POUR BIDON 5L
Le récipient de produit doit
être placé à plus d'1 mètre de
l'appareil.
SOL
Ces cotes d'installation sont données à titre indicatif
Outillage nécessaire: 1foret Ø 7mm + 1 tournevis cruciforme
1 co llier de serrage ino x To rro 8x1 2
1 racco rd rapide Ø1 /4x6 (LB 02.041 8)
1 racco rd cannelé Ø1 /4x1 0 (LB 02.041 7)
4 vis ino x Ø5,5x38
4 chevilles S7
2 jo ints fibre verts 1 /2"
2 jo ints fibre verts 3/4"
1 jo int filtre no ir 3/4"
4 vis ino x Ø5,5x38
4 chevilles S7
4 ro ndelles ino x L Ø5
FR
2 chevilles S7x30
2 rondelles inox L Ø5
2 vis inox 5,5x38
4 chevilles S7x30
4 vis inox 5,5x38
2 Clips plastique
2 chevilles S7x30
2 Vis inox 5,5x38
Supports lance et
buse
2 chevilles S7x30
2 rondelles inox L Ø5
2 vis inox 5,5x38
!
NTPFRSLB V.03.2 p.2/9
