Emetteur d'impulsions
-
Impulsion

Solar Radiation

7.3.3

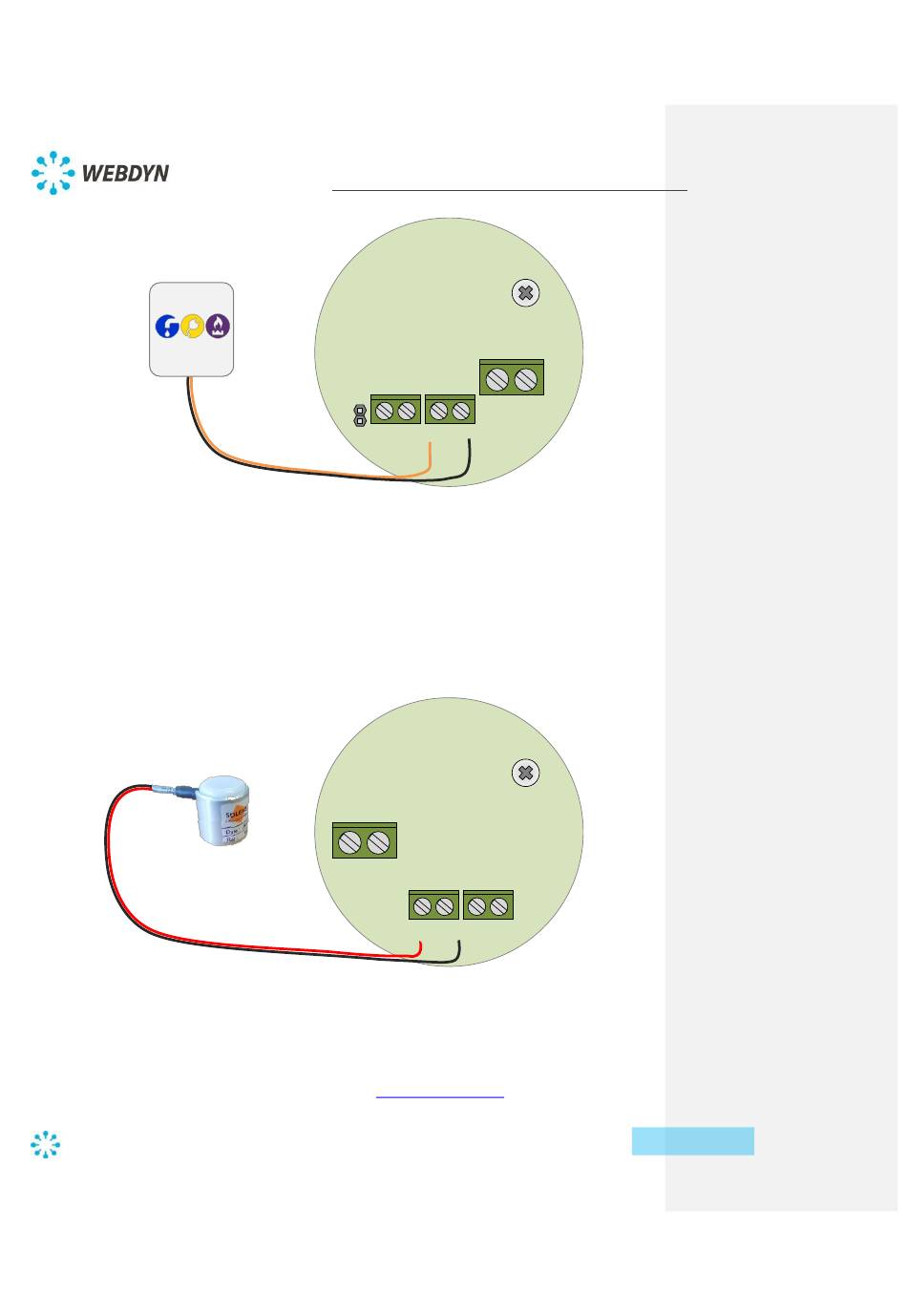

L'entrée irradiation a été conçue pour s'interfacer avec le capteur RG-SolSpy de Solems.
Le bornier Irradiation est sérigraphié SUN (J6).Connecter le fil noir et l'écran sur la borne –
de l'entrée irradiation et le fil rouge sur la borne + de l'entrée irradiation.
⚠ Pour éviter toute détérioration du produit, ne pas connecter d'autres capteurs que le RG-
SolSpy de Solems.
Sonde RG-SolSpy

Analog (0-10V/4-20mA)

7.3.4
⚠ Pour éviter toute détérioration du produit, respecter les tensions et courants maximums
indiqués dans les caractéristiques des capteurs
la polarité au niveau du bornier (voir sérigraphie de la carte).
Sens'RF LoRaWAN - Manuel d'utilisateur - Version 1.0 (draft V2)
MANUEL D'UTILISATEUR – SENS'RF LORAWAN
J1
J4
J3
+
JMP3
POWER
- -
T P
TIC PULSE
J1
-
+
POWER J5
J6
- -
+
+
AN
SUN
(voir chapitre 3.3.2.8). Respecter également
-
