Mode d'emploi
Mode d'emploi original - À conserver pour une utilisation ultérieure.
Ne pas mettre la barrière en service avant d'avoir lu et compris le mode d'emploi.
Généralités
A
Le présent mode d'emploi s'adresse au personnel de l'exploitant de la barrière qui commande, installe et raccorde la barrière.
Ce mode d'emploi contient des consignes relatives au transport, à l'installation et au raccordement, à la commande,
à l'entretien et à la maintenance ainsi que les caractéristiques techniques de la barrière.
Vous ne trouverez aucune information sur les réparations et le système électrique dans ce mode d'emploi.
Passez attentivement ce mode d'emploi en revue avant l'installation.
Respectez notamment les consignes de sécurité.
Responsabilité/Garantie
Nous excluons toute responsabilité ou garantie
• en cas de non-respect des instructions et des consignes
• en cas de mauvaise utilisation de la barrière
• en cas de maintenance non conforme de la barrière
• en cas de non-utilisation des dispositifs de sécurité
• en cas de modification de fonctions sans notre accord écrit
Équipement standard
A
La barrière se compose de 2 paquets comprenant
1 x socle de barrière
1 x barre
4 x rivets à enfoncer
1 x batterie rechargeable
1 x émetteur à 2 touches
Description de la barrière
La barrière se compose d'un socle fixe ancré sur une fondation
(présente sur place), d'une barre mobile et d'une télécommande.
Éléments de commande, affichage et description des fonctions
La barrière ne dispose pas d'éléments de commande.
La télécommande dispose de deux touches (un modèle avec 4 touches est disponible en option). Lorsqu'une touche est actionnée,
la barrière s'ouvre et se ferme. Pour le contrôle du fonctionnement,
la diode luminescente sur la télécommande s'allume tant que la touche est enfoncée.
La platine de commande (dans le compartiment de la batterie) est équipée d'une diode luminescente rouge qui s'allume lorsque la capacité de la batterie rechargeable dans
le socle de la barrière est trop faible.
Utilisation de la barrière
La barrière a pour but de régir l'accès à un terrain (rue, parking, cour, ...).

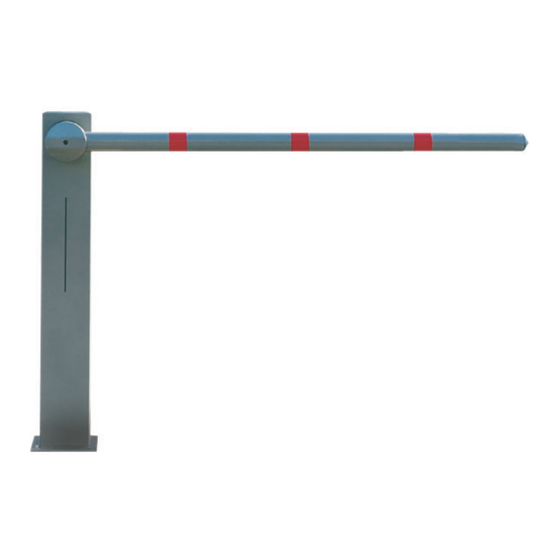

Barrière d'accès Sperrmaster
www.seton.eu
Fiche technique
Publicité
Sommaire des Matières pour Seton Sperrmaster
- Page 1 Fiche technique Barrière d’accès Sperrmaster Mode d’emploi Mode d’emploi original - À conserver pour une utilisation ultérieure. Ne pas mettre la barrière en service avant d’avoir lu et compris le mode d’emploi. Généralités Le présent mode d’emploi s’adresse au personnel de l’exploitant de la barrière qui commande, installe et raccorde la barrière.
-
Page 2: Utilisation Prévue
• Travailler sur la barrière électrique présente un risque électrique de court-circuit/surcharge ce qui peut entraîner l’éjection de petites pièces fondues. • Ne jamais nettoyer les dispositifs électriques avec de l’eau ou des liquides semblables. Le non-respect de cet avertissement peut entraîner des blessures. www.seton.eu... -
Page 3: Transport Et Stockage
900 x 1600 x 260 mm 2400 x 200 x 260 mm 2000 mm 900 x 2100 x 260 mm 2900 x 200 x 260 mm 2500 mm 900 x 2600 x 260 mm 3400 x 200 x 260 mm www.seton.eu... -
Page 4: Démontage
• Appuyez brièvement sur la touche de la télécommande. La barrière s’ouvre ou se ferme. La télécommande possède 2 ou 4 touches qui peuvent être librement affectées à plusieurs barrières (programmables). La touche supérieure gauche est préprogrammée par défaut. www.seton.eu... - Page 5 Et jusqu’à 25 personnes autorisées peuvent utiliser leur propre télécommande. Mais il est également possible d’ouvrir et de fermer toutes les barrières (autant que l’on veut) avec une touche de la télécommande. L’affectation des touches de la télécommande à la barrière doit alors être programmée pour chaque barrière. www.seton.eu...
-
Page 6: Entretien
être monté (voir « Montage du bras de la barrière »). Annexe Caractéristiques techniques Tension de service 6 V DC Fréquence (télécommande) 433 MHz Portée à l’extérieur env. 20 m Tension de commande 6V DC Puissance absorbée 12 W www.seton.eu...
