Rs485 - Dahua HDCVI Série Manuel De L'utilisateur

Isolation
Surtension
Durée d'ouverture
Durée de fermeture
Longévité
Température

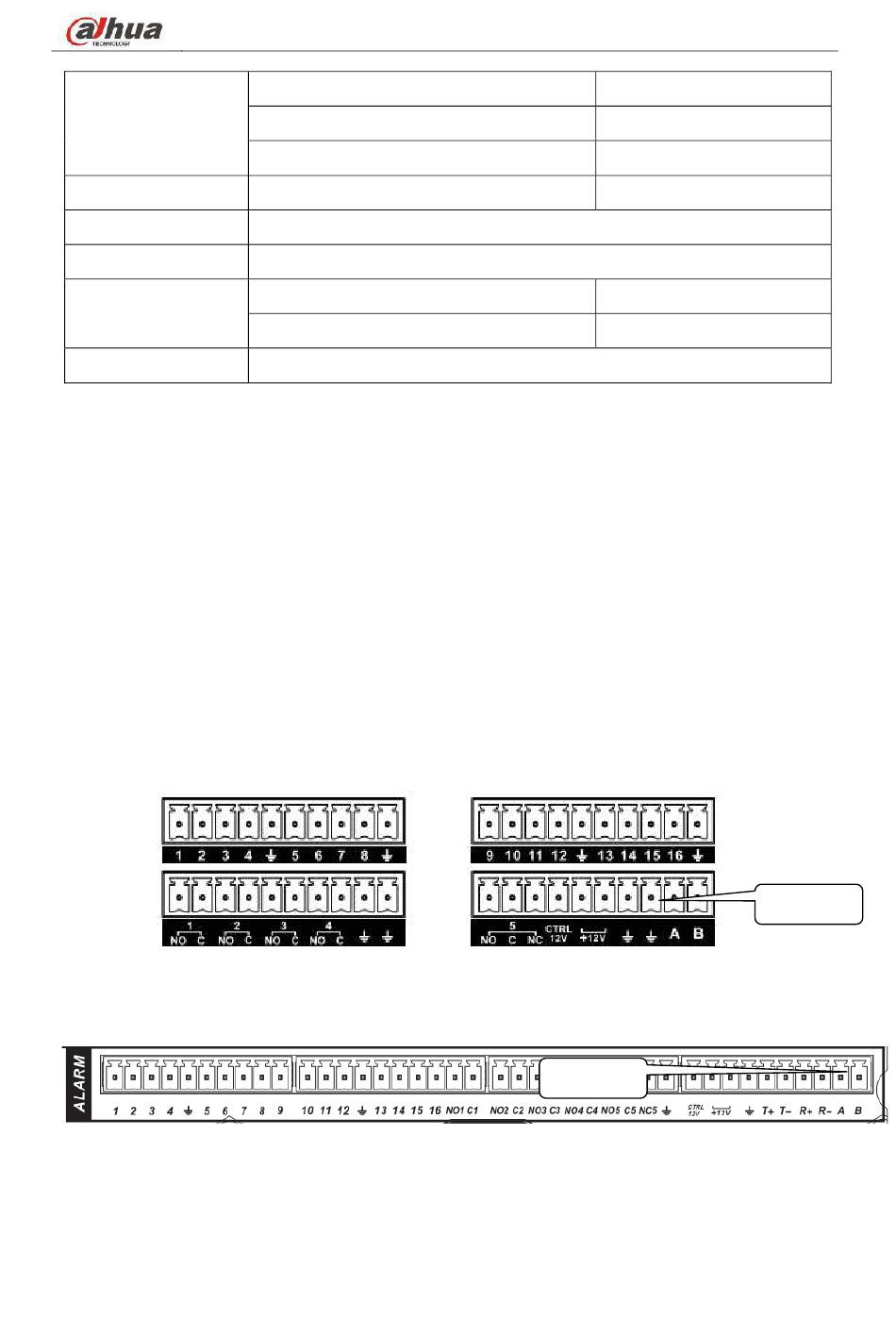

3.9 RS485

Lorsque l'enregistreur vidéo reçoit une commande pour une caméra, il transmet cette commande
via le câble coaxial de l'appareil PTZ. RS485 est un protocole unidirectionnel ; l'appareil PTZ ne
renvoie aucune donnée à l'unité. Pour commander l'appareil PTZ, branchez-le au port d'entrée
RS485 (A,B) de l'enregistreur vidéo.
Comme le protocole RS485 est désactivé par défaut sur chaque caméra, vous devez d'abord
activer les paramètres PTZ. Cette série d'enregistreurs vidéo ne prend pas en charge plusieurs
protocoles comme Pelco-D et Pelco-P.
Pour connecter un périphérique PTZ à l'enregistreur vidéo :
1. Branchez-le au port RS485 A,B sur le panneau arrière de l'enregistreur vidéo.
2. Branchez l'autre extrémité du câble aux broches adéquates du connecteur de la caméra.
3. Suivez les instructions de configuration de la caméra pour activer chaque appareil PTZ sur
l'enregistreur vidéo.
Manuel de l'utilisateur de l'enregistreur vidéo numérique HDCVI autonome
Entres les contacts de même polarité
Entre les contacts de polarités différentes 1 000 V CA 1 minute
Entre contact et bobine
Entres les contacts de même polarité
3 ms max.
3 ms max.
Mécanique
Électrique
De -40 °C à +70 °C
Figure 3–3
Figure 3–4
1 000 V CA 1 minute
1 000 V CA 1 minute
1 500 V (10 × 160 µs)
50×106 fois (3 Hz)
200×103 fois (0,5 Hz)
Port 485
Port 485
76
