GN4 BT3

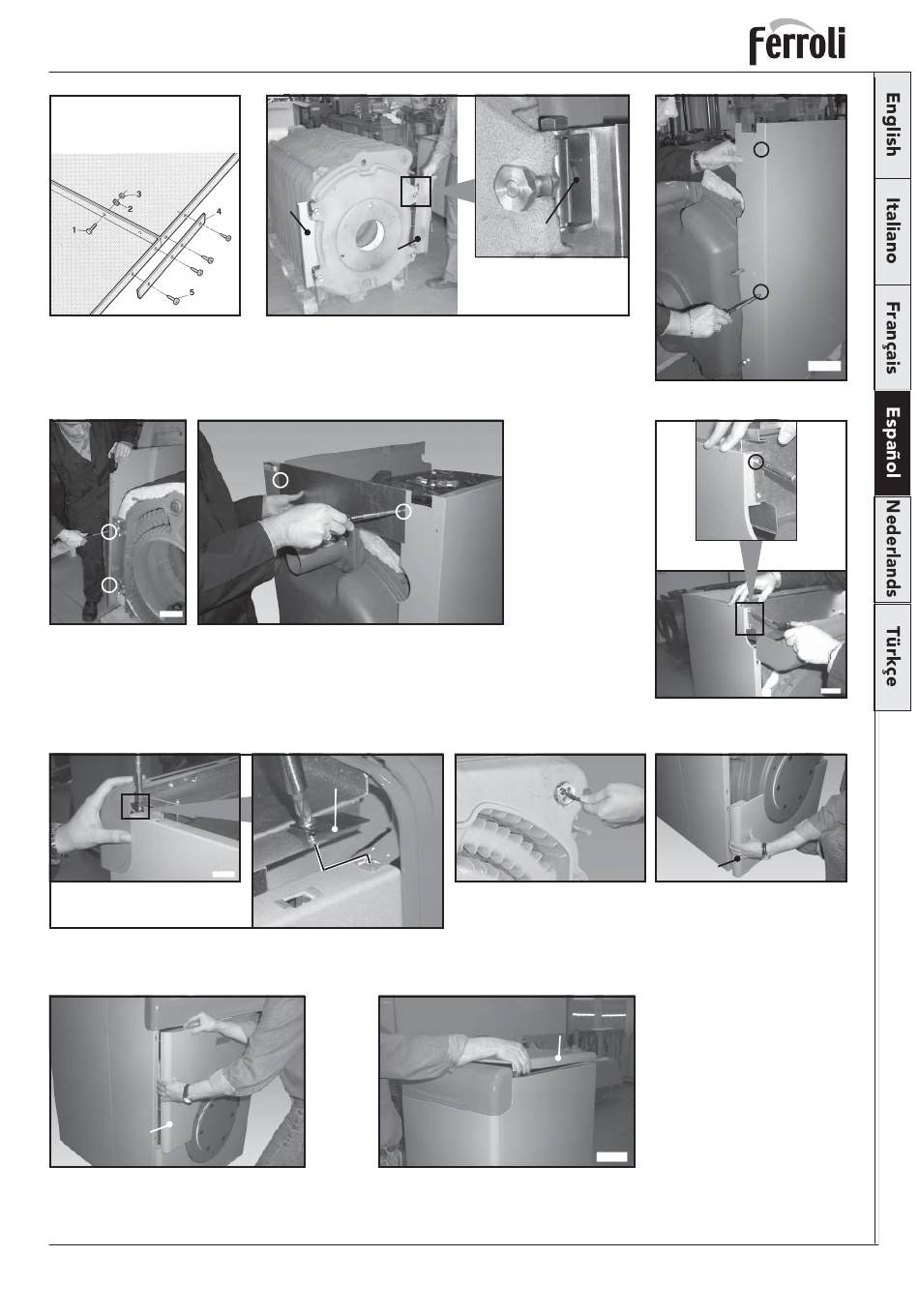

D Unir entre sí los paneles mediante los tornillos 1, las arandelas 2 y las tuercas 3,
reforzando su parte inferior con las hojas 4, fijadas con los tornillos 5.
E Aflojar las tuercas «A». Poner la brida de fijación de los flancos «A».
F Fijar los flancos en la pared trasera «A» mediante los tornillos «B».
B
A
B
H
G
G Fijar el flanco en la brida «A» mediante los tornillos «B» (Vista lado derecho) Repetir las opera-
ciones del punto G también para el flanco izquierdo.
H Fijar los flancos en la pared trasera «A» mediante los tornillos «B».
I Fijar la caja de protección del cableado «A» mediante los tornillos «B» en los bordes laterales.
L
L Fijar el cuadro de mandos en los flancos mediante las lengüetas
«A». Interponer entre la cabeza del tornillo y la lengüeta, la
correspondiente pinza de refuerzo "B".
A
O
O Montare el panel superior «A».
P Montar la/las tapa (s) «A» según la longitud de la caldera (véase tabla 1 secuencia C).
B
B
B
A
B
A
B
P
Cod. 3541C050 - 07/2012 (Rev. 00)
A
E
M
M Introducir los 3 bulbos (Termostato de seguridad, ter mo sta to
caldera y termometro).
N Montar el panel delantero inferior «A».
A
B
A
B
F
B
A
I
N
A
