7. Cet appareil doit être utilisé dans les limites des capacités nominales spécifiées ; des charges continues et
excessives risquent d'endommager l'alimentation électrique.
8. Le calibre du câble d'alimentation d'entrée doit être d'au moins 0,75 mm
du câble d'alimentation ne doit pas dépasser 3 m (10ft).
Description du bloc d

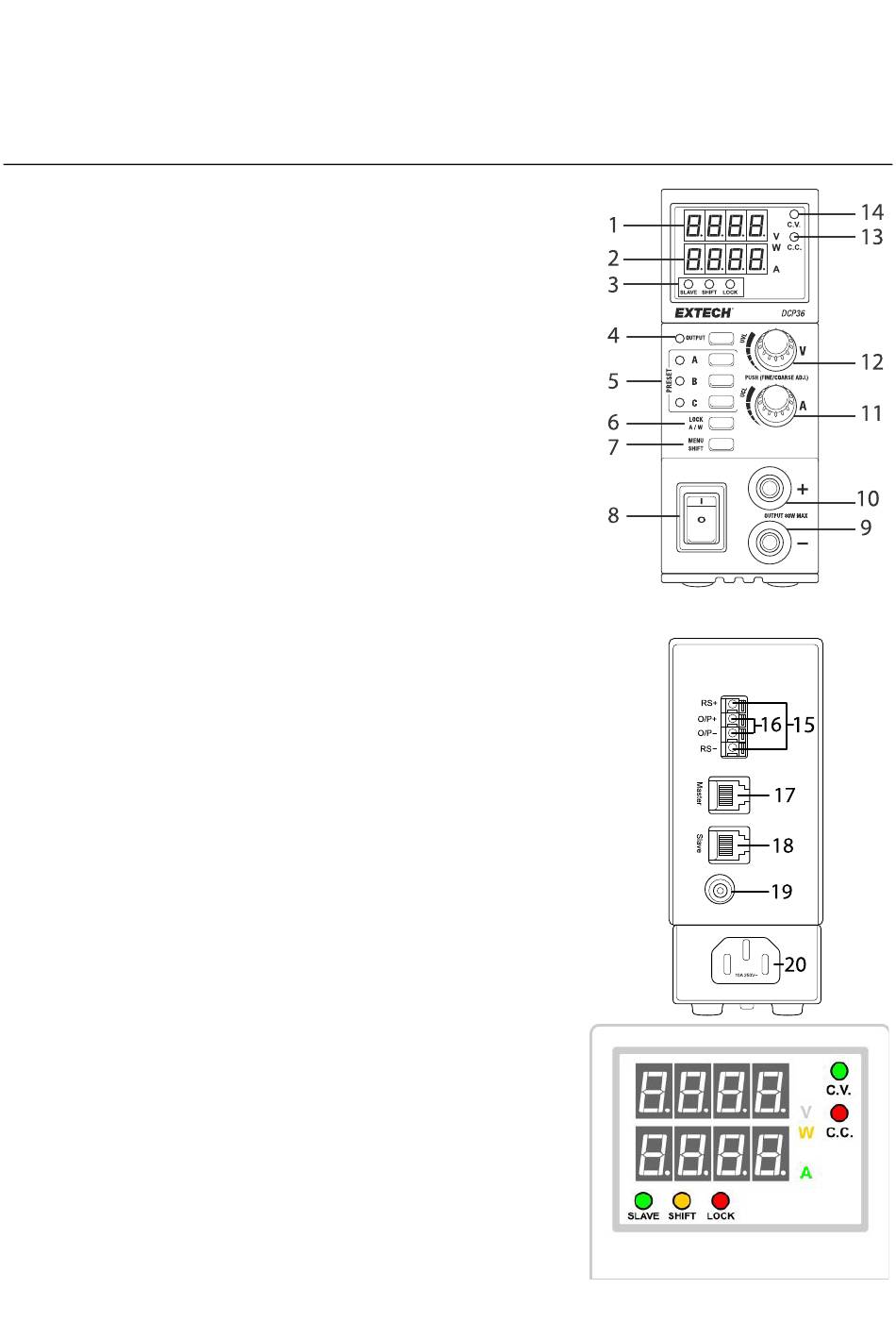

Descriptions recto et verso
1.
Affichage de la tension de sortie
2.
Affichage du courant ou de la puissance de sortie
3.
Indicateurs de fonction SLAVE-SHIFT-LOCK (Esclave-MAJ-
Verrouillage)
4.
Bouton et voyant de sortie ON-OFF (Marche/Arrêt)
5.
Boutons et indicateurs de présélection de sortie
6.
Bouton LOCK (Verrouillage) et Ampèremètre/Wattmètre
7.
Boutons MENU et touche SHIFT (MAJ)
8.
Commutateur ON/OFF (Mise sous tension/hors tension)
9.
Borne de sortie (négative)
10. Borne de sortie (positive)
11. Réglage de la sortie de courant
12. Réglage de la sortie de tension
13. Indicateur de courant constant
14. Indicateur de tension constante
15. Bornes de télédétection (RS)
16. Bornes de sortie alternative (O/P)
17. Prise RJ11 maître
18. Prise RJ11 esclave
19. Prise de terre
20. Prise d'alimentation CA
Notez qu'il existe une prise RJ11 supplémentaire située à l'arrière de
l'appareil et portant la mention « Reserved » (Réservé) ; elle n'est pas
utilisée dans ce modèle
Description de l
Mode de tension constante (indicateur C.V)
La tension de sortie est maintenue constante à la tension
configurée. Le bloc DCP36 reste en mode C.V si le courant
de charge est inférieur à la limite de courant configurée
(sinon, il passe en mode CC).
Mode de courant constant (indicateur C.C)
Lorsque la charge est supérieure à la limite de courant
configurée (en mode CV), le mode de courant constant est
alimentation
'
écran
'
3
2
(18 AWG) et la longueur totale
DCP36-fr-FR_V1.2 12/20
