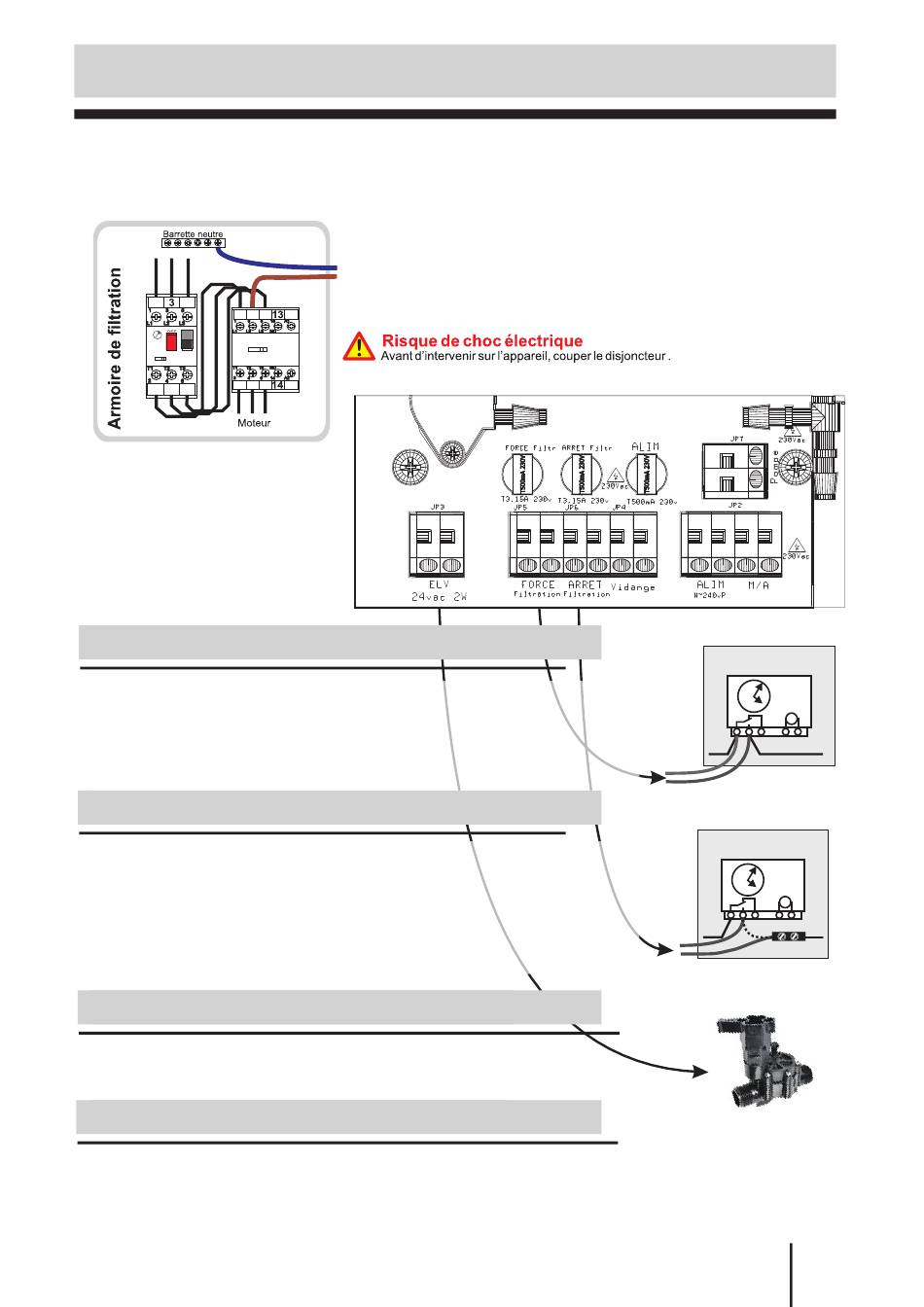

Branchements de l'appareil

Le Bulleur doit être câblé de manière à toujours être en marche (non asservi à la
filtration). Pour tout raccordement d'une électronique de régulation utiliser du câble souple.
Le câble d'alimentation doit être branché dans l'armoire de filtration comme indiqué ci-
dessous.
Branchement de la force filtration
Câblé par un câble 2 x 1mm² en parallèle du contact de l'horloge.
Pour que le Bulleur puisse forcer la filtration lorsque le niveau
d'eau monte au niveau 3, la fermeture du relai force filtration du
Bulleur permettra de commander la filtration hors des cycles
d'horloge.
Branchement de l'arrêt filtration
Câblé par un câble 2 x 1mm² en série sur le contact d'horloge.
Débrancher le fil connecté sur le contact de l'horloge de filtration.
Brancher un des fils sur ce contact, puis l'autre par une connexion
rapide sur le fil laissé libre.
Contrairement à la force filtration, par sécurité, il est nécessaire de
pouvoir stopper la filtration, notamment lorsque le niveau est trop
faible.
Branchement de l'électrovanne
Le Bulleur fourni sur le connecteur électrovanne les 24V nécessaires à
l'alimentation de l'électrovanne en option.
Branchement de la vidange
Il est possible de commander une pompe de vidange dans le cas d'un trop plein
causé par la pluie, brancher sur le connecteur une pompe de vidange par un
contacteur ou un relai de puissance.
Régul' Electronique
1-
Brancher le câble d'alimentation de l'appareil
dans l'armoire de filtration (RAPPEL: câble souple).
La phase, fil marron, sur la borne 3 du contacteur.
Le neutre, fil bleu, sur la barrette neutre.
2-
Brancher le câble dans l'appareil sur le bornier d'alimentation.
Borniers de câblage de la carte électronique du Bulleur
P N
Horloge de Filtration
horloge
M
Horloge de Filtration
horloge
M
