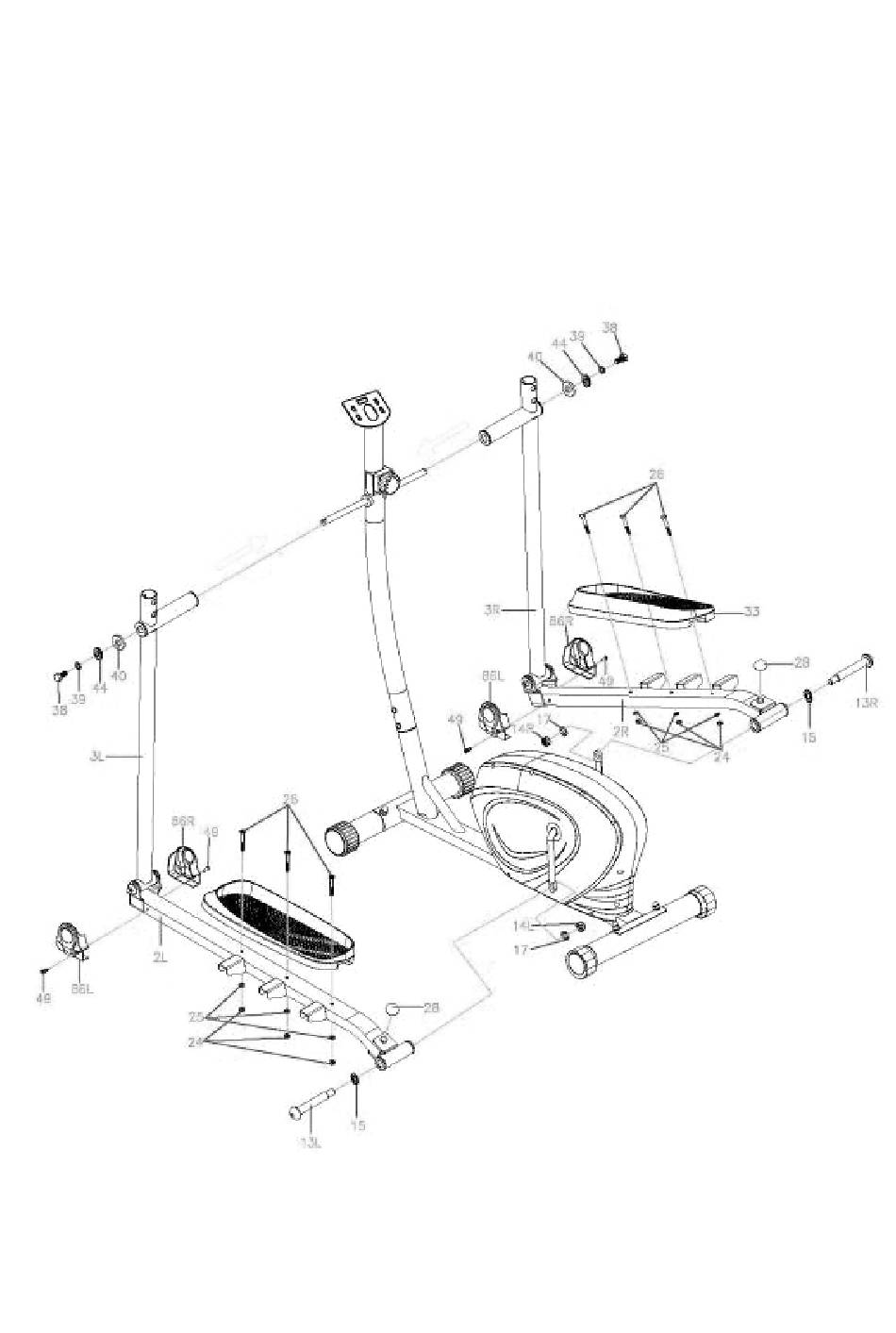

3. Bras mobiles, et pédales
Enlevez les deux vis (38), rondelles ressort (39) les deux grandes rondelles (44) et les rondelles
aplaties (40) des deux axes horizontaux de la colonne (5).
Utilisez ces éléments pour fixer le bras mobile gauche (3L) sur l'axe gauche. Montez le pont d'appui
gauche (20) avec le boulon pour pont d'appui (13L), une rondelle (15), une rondelle ressort (17), et
un écrou autobloquant (14L) à la manivelle gauche du pédalier (69).
Mettez ensuite un capuchon (28) sur la vis (23).
ATTENTION : Les boulons 13L et 13R sont marqués d'un L pour gauche et d'un R pour droite.
Montez la pédale gauche (32) avec 3 vis (26), des rondelles (25) et des écrous (24) sur l'axe de pé-
dale gauche (2L). Vissez ensuite la protection (86R) sur l'axe de la pédale. Répétez ces opérations
7
du côté droit pour monter le bras mobile (3R) et l'axe de pédale droit.
