HEIDENHAIN iTNC 530 Manuel D'utilisation page 45

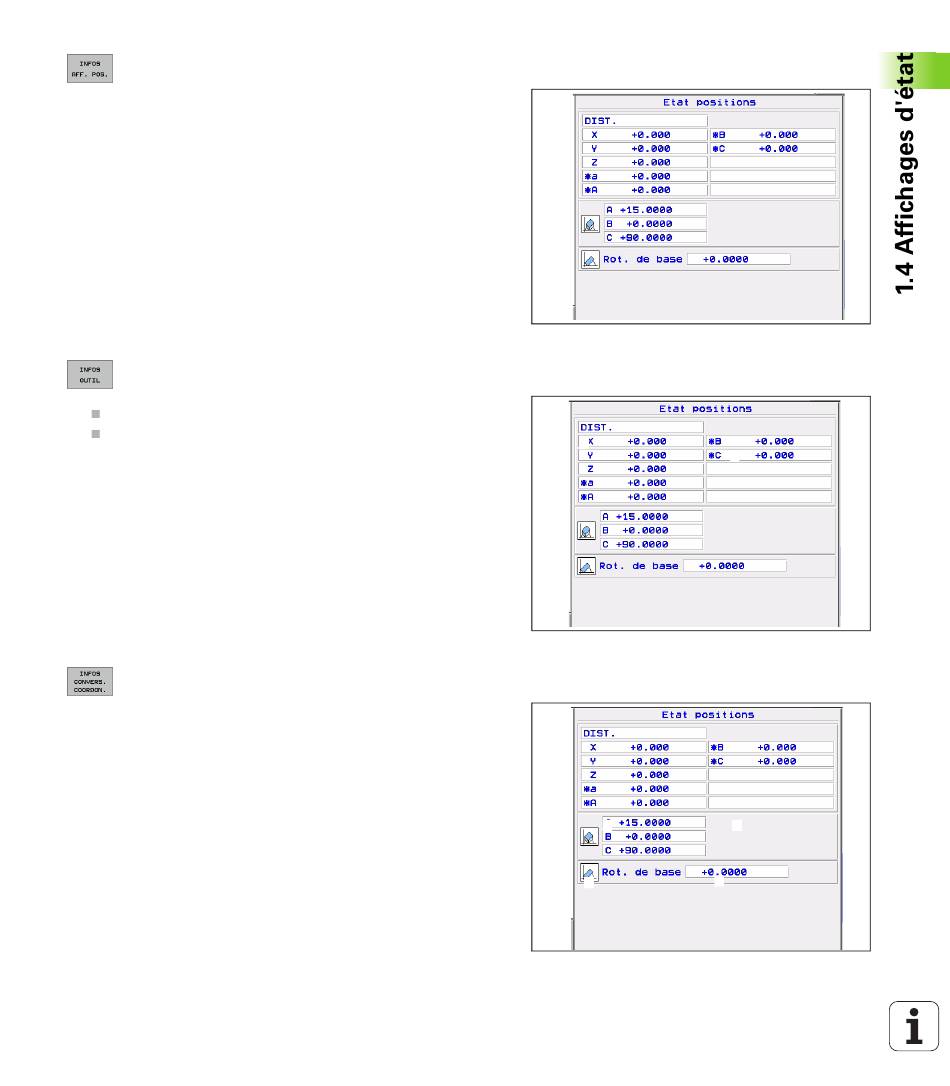

Positions et coordonnées
1 Affichage de positions
2 Type d'affichage de positions, ex. position effective
3 Angle d'inclinaison pour le plan d'usinage
4 Angle de la rotation de base
Informations sur les outils
1 Affichage T: Numéro et nom de l'outil
Affichage RT: Numéro et nom d'un outil jumeau
2 Axe d'outil
3 Longueur et rayons d'outils
4 Surépaisseurs (valeurs Delta) à partir de TOOL CALL (PGM) et du
tableau d'outils (TAB)
5 Durée d'utilisation, durée d'utilisation max. (TIME 1) et durée
d'utilisation max. avec TOOL CALL (TIME 2)
6 Affichage de l'outil actif et de l'outil jumeau (suivant)
Conversion de coordonnées
1 Nom du tableau de points zéro actif
2 Numéro du point zéro actif (#), commentaire issu de la ligne
active du numéro de point zéro actif (DOC) du cycle 7
3 Décalage actif du point zéro (cycle 7); la TNC peut afficher un
décalage actif du point zéro sur 8 axes à la fois
4 Axes réfléchis (cycle 8)
5 Angle de rotation actif (cycle 10)
6 Facteur échelle actif / facteurs échelles (cycles 11 / 26); la TNC
peut afficher un facteur échelle actif sur 6 axes à la fois
7 Point d'origine pour le facteur échelle
Cf. „Cycles de conversion de coordonnées" à la page 428).
iTNC 530 HEIDENHAIN
1
2
3
4
1
2
3
4
5
6
1
2
3
4 5
6
7
