Manuel de montage inverseur de phases (16/32A)

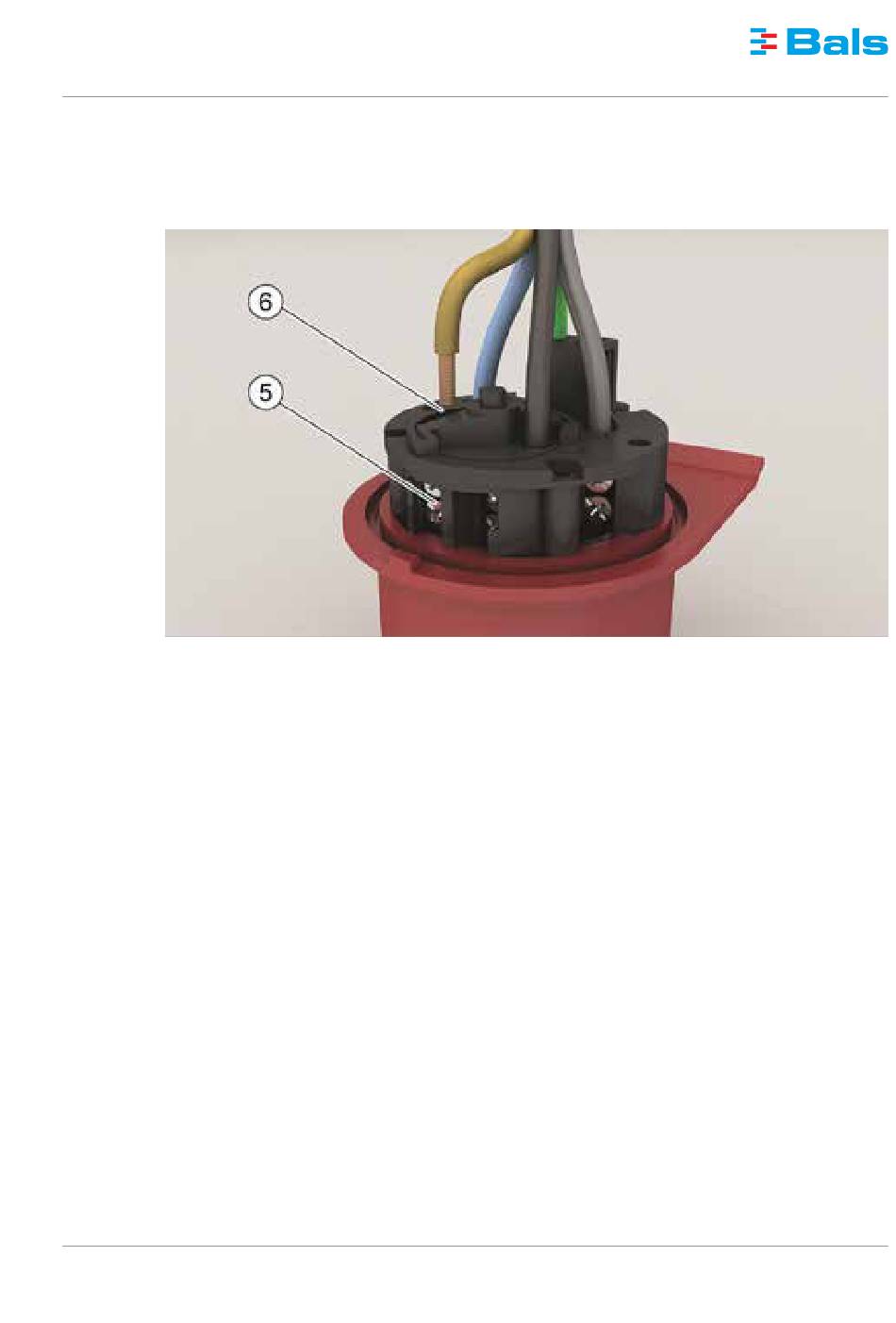

7. Les bornes sont ouvertes dans leur état de livraison. Introduisez les conducteurs individuels
dénudés dans l'ouverture (6) et serrez les vis (5) avec au moins 0,8 Nm. Veillez à ce que seul le
conducteur individuel dénudé (sans isolation) soit borné. Vérifiez la signalisation des bornes et
veillez à ce que les conducteurs individuels soient reliés correctement aux bornes appropriées.
8. Vérifiez, en tirant légèrement, que les conducteurs individuels sont solidement fixés. Si ce
n'est pas le cas, ouvrez la borne et répétez l'étape précédente.
9. Lors de fiches en saillie : Serrez solidement le presse-étoupe.
10. Vissez le boîtier avec l'accessoire (variantes tableau) ou vissez le couvercle sur le boîtier (va-
riantes saillie). AVIS ! Veillez à l'étanchéité dans le cas des variantes tableau, et dans le cas
des variantes saillie, que le socle avec les contacts soit correctement inséré dans la partie infé-
rieure du boîtier !
