5 Régulation
5.1.1 Régulation THETA 23R

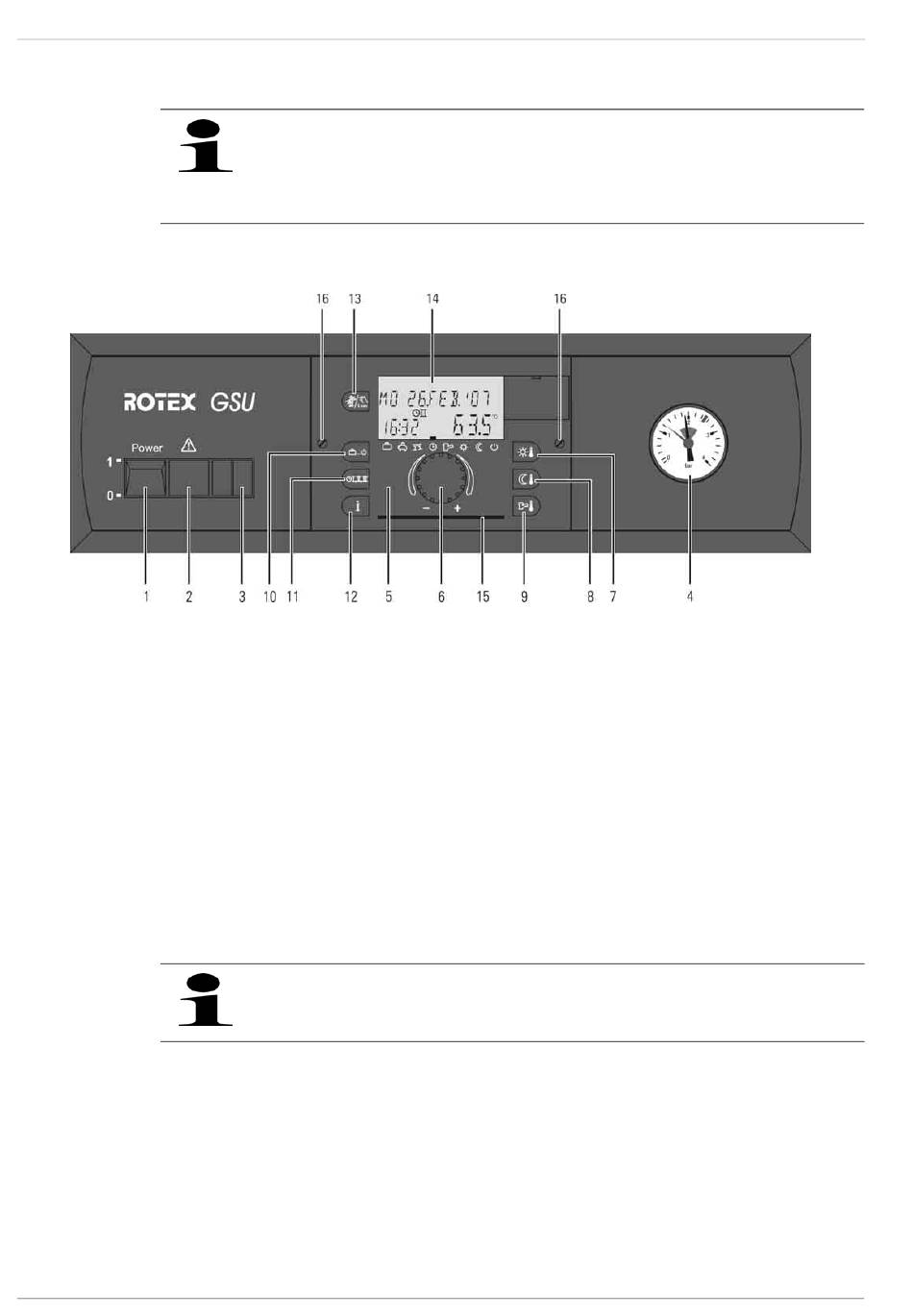

Figure 5-1 Eléments de commande sur le panneau de branchement avec régulation THETA 23R intégrée
1
2
3
4
5
6
7
8

Commutateur principal

Mise en marche et à l'arrêt du ROTEX GSU. Lorsque l'installation de chauffage est en marche, le commutateur réseau s'allume
en vert.
Témoin de dérangement collectif
En fonctionnement normal, le témoin de dérangement collectif est éteint. Son allumage indique un dérangement.
Manomètre
– Aiguille noire : affichage la pression d'eau actuelle dans l'installation de chauffage.
– Plage verte : Plage autorisée de pression d'eau.
– Aiguille rouge : Affichage de la pression minimale autorisée.
L'aiguille noire doit se trouver dans la zone verte. Si elle se trouve à gauche de l'aiguille rouge, il faut augmenter la pression d'eau
en faisant l'appoint de l'installation.
30
Le ROTEX GasSolarUnit peut fonctionner avec la régulation THETA 23R ou avec la régulation ALPHA 23R. Les
régulations numériques électroniques servent à la commande de 2 circuits de chauffage (circuit de chauffage
direct, circuit mélangeur) et d'un circuit de charge de ballon.
Vous trouverez une description détaillée dans la documentation « Régulation ROTEX ». Cette documentation
est fournie avec la régulation électronique à commander séparément.
Commutateur principal
Témoin de dérangement collectif
Non affectée
Manomètre
Régulation :Appareil central THETA 23R
Molette pour la sélection et le réglage de fonctions et de
paramètres
Sélection de la température ambiante de consigne de jour
Sélection de la température ambiante de consigne réduite
En général, les dérangements sont affichés par un code de défaut à l'écran.
Remarques concernant l'élimination des pannes, voir chapitre 9.1.
9 Sélection de la température de consigne du ballon d'eau chaude
10 Sélection du type de fonctionnement
11 Réglage du programme horaire automatique
12 Informations sur l'installation
13 Touche manuelle pour la mesure d'émission, fonctionnement
manuel, fonction d'élimination des dérangements??
14 Ecran
15 Logement pour la notice d'utilisation abrégée
16 Vis de fixation de la régulation
