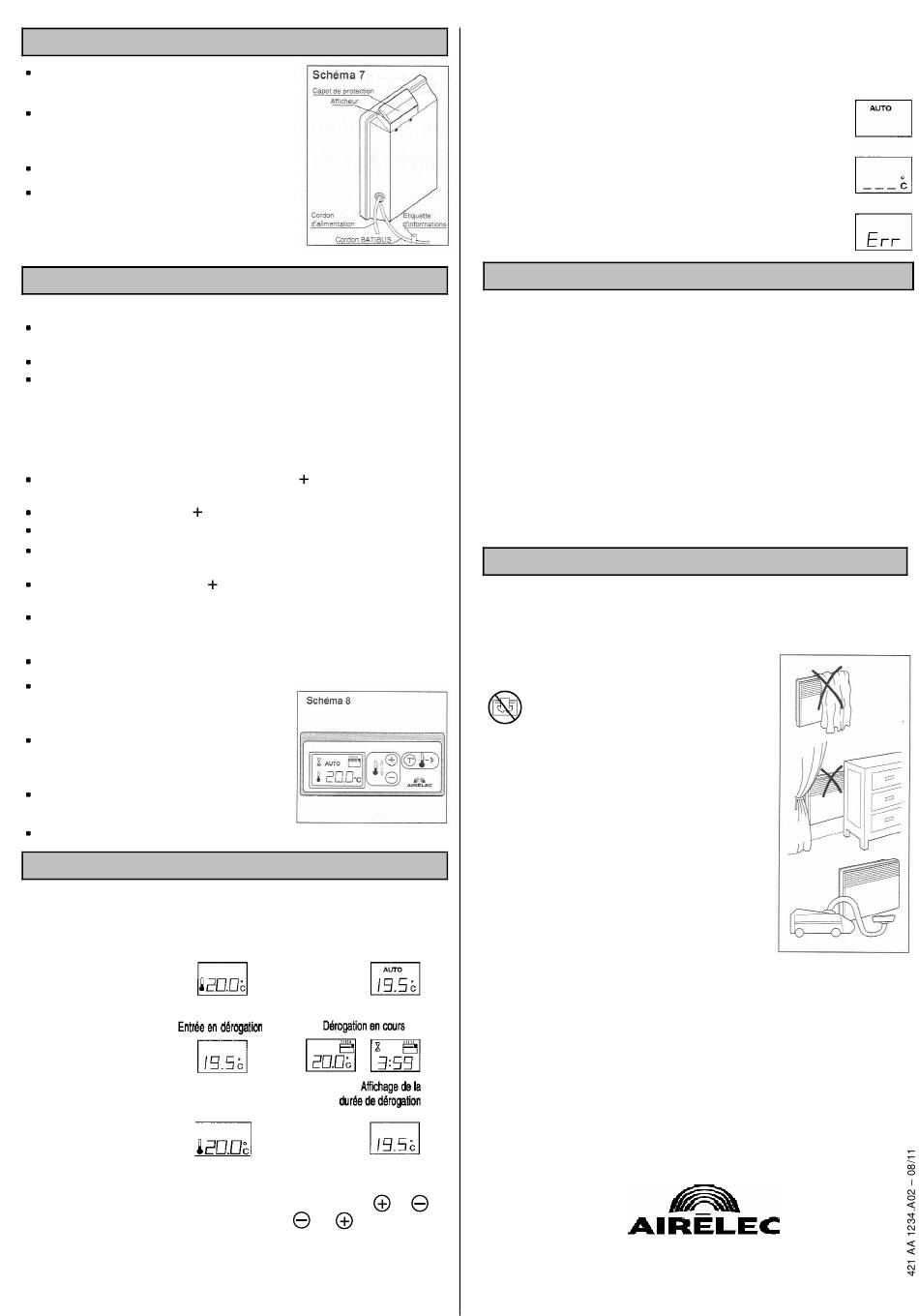

DESCRIPTION DE L'APPAREIL
Un capot de protection de la carte de
commande signalisation.
Une carte commande signalisation com-
prenant l'afficheur et trois touches de
programmation.
Un câble d'alimentation secteur.
Un câble de raccordement
BATIBUS avec son étiquette informative.
MISE EN SERVICE DU TEI 3
Le TEI 3 AIRELEC peut fonctionner suivant 3 modes :
Remplacement des TEI 2.5 et antérieurs, ou complément d'installation déjà
existante. A cet effet, il est livré configuré pour ce mode.
Installation nouvelle utilisant des centrales compatibles V3.
En mode local en l'absence de centrale.
Configuration en mode V 2.5
Pour effectuer la configuration, le TEI doit être en mode mesure (thermomètre
affiché en bas à gauche de l'écran voir schéma 8). S'il n'y est pas, appuyer sur la
touche « T » jusqu'à l'apparition du thermomètre.
1° : Appuyer simultanément sur les touches «
maintenant, appuyer sur la touche « T ».
2° : Relâcher les touches «
3° : Maintenir la touche « T » jusqu'à apparition du numéro de version : 2.5
Appuyer 3 fois sur la touche « T ». L'écran affiche l'adresse
programmée : 1 : 01
Appuyer sur les touches «
jusqu'à celle attribuée au convecteur.
Appuyer sur « T » pour finir la programmation.
Configuration en mode V3
Comme pour la V 2.5, sauf indication : 3 au lieu de 2.5
Appuyer 1 fois sur la touche « T ». L'écran
affiche la première partie du numéro de
série, exemple : 001. Le noter.
Appuyer 1 fois sur la touche « T ».
e
L'écran affiche la 2
partie du numéro de série,
exemple 102
Noter le numéro de série complet, soit dans
notre cas : 001102
Appuyer 2 fois sur la touche « T ».
UTILISATION DU TEI 3
1.
Interface utilisateur :
1.1 Affichage normal
Les écrans accessibles par la touche « T » sont :
En présence d'une centrale :
Température mesurée
Dérogation
En l'absence de centrale :
Température mesurée
Modification de la température de consigne avec les touches
La consigne est clignotante lors de l'appui sur
au circuit
» et «─ », et, en les
» et «─ ».
» ou «─ ».pour modifier cette adresse
Consigne centrale
Consigne Locale
ou
1.2 Affichages particuliers
Il existe 3 affichages particuliers qui sont prioritaires sur les affichages
normaux. Dans ces trois cas, le clavier est inopérant.
Mode veille
Uniquement en mode TEI 3.0 et en présence centrale.
Fenêtre ouverte
Cet écran apparaît sur l'ouverture du contact de feuillure.
Défaut de sonde
Cet écran apparaît si la sonde est coupée ou court-circuitée.
RAPPEL : Toutes les interventions sur nos appareils doivent être effectuées
hors tension et par du personnel qualifié et agréé.
1. Dépose de l'appareil :
Avant d'ôter l'appareil de sa platine, couper son alimentation.
•
A l'aide d'un outil (tournevis, etc...) assurer le déverrouillage de la platine en
•
agissant sur les deux pattes supérieures.
Soulever l'appareil verticalement afin qu'il se dégage de sa platine.
•
Débrancher le câble d'alimentation du boîtier de raccordement mural.
•
Débrancher le câble BATIBUS du boîtier de raccordement.
•
2. Remplacement du câble d'alimentation :
Si le cordon d'alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou une personne de qualification
similaire afin d'éviter un danger.
TEI
1. Fonctionnement économique :
Éviter de surchauffer votre habitation :
•
Par degré au-dessus de 20° C votre consommation peut augmenter de 10 %.
2. Sécurité de fonctionnement :
Avertissement :
•
Afin d'éviter une surchauffe, ne pas
couvrir l'appareil de chauffage.
L'avertissement « NE PAS COUVRIR »
rappelle ce risque.
Ne masquez pas l'appareil par un meuble ou un
•
rideau, vous en perturberiez le fonctionnement.
Nettoyez et dépoussiérez la grille de sortie d'air.
•
3. Précautions d'utilisation :
Assurer
un
•
l'ensemble des appareils de chauffage dans une
même pièce.
Éviter que quelques appareils de chauffage fonc-
•
tionnent en permanence pour le chauffage de
l'ensemble
peuvent résulter de ce type de manœuvre :
déséquilibrage
surconsommation, micro condensation.
Ne pas couper la ventilation mécanique, celle-ci
•
doit fonctionner en permanence.
Cet appareil n'est pas prévu pour être utilisé par des personnes (y
compris les enfants) dont les capacités physiques, sensorielles ou
mentales sont réduites, ou des personnes dénuées d'expérience ou de
connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une
personne
responsable
d'instructions préalables concernant l'utilisation de l'appareil.
Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas
avec l'appareil.
Les descriptions et caractéristiques ne sont données qu'à titre indicatif et
peuvent subir des modifications sans préavis
ou
.
Tél. : 01.53.06.28.60 – Fax : 01.42.28.77.74
DEPOSE DE L'APPAREIL
CONSEILS PRATIQUES
fonctionnement
régulier
de
l'habitation,
des
désordres
thermique,
confort
moindre,
de
leur
sécurité,
109 Boulevard Ney – 75018 PARIS
