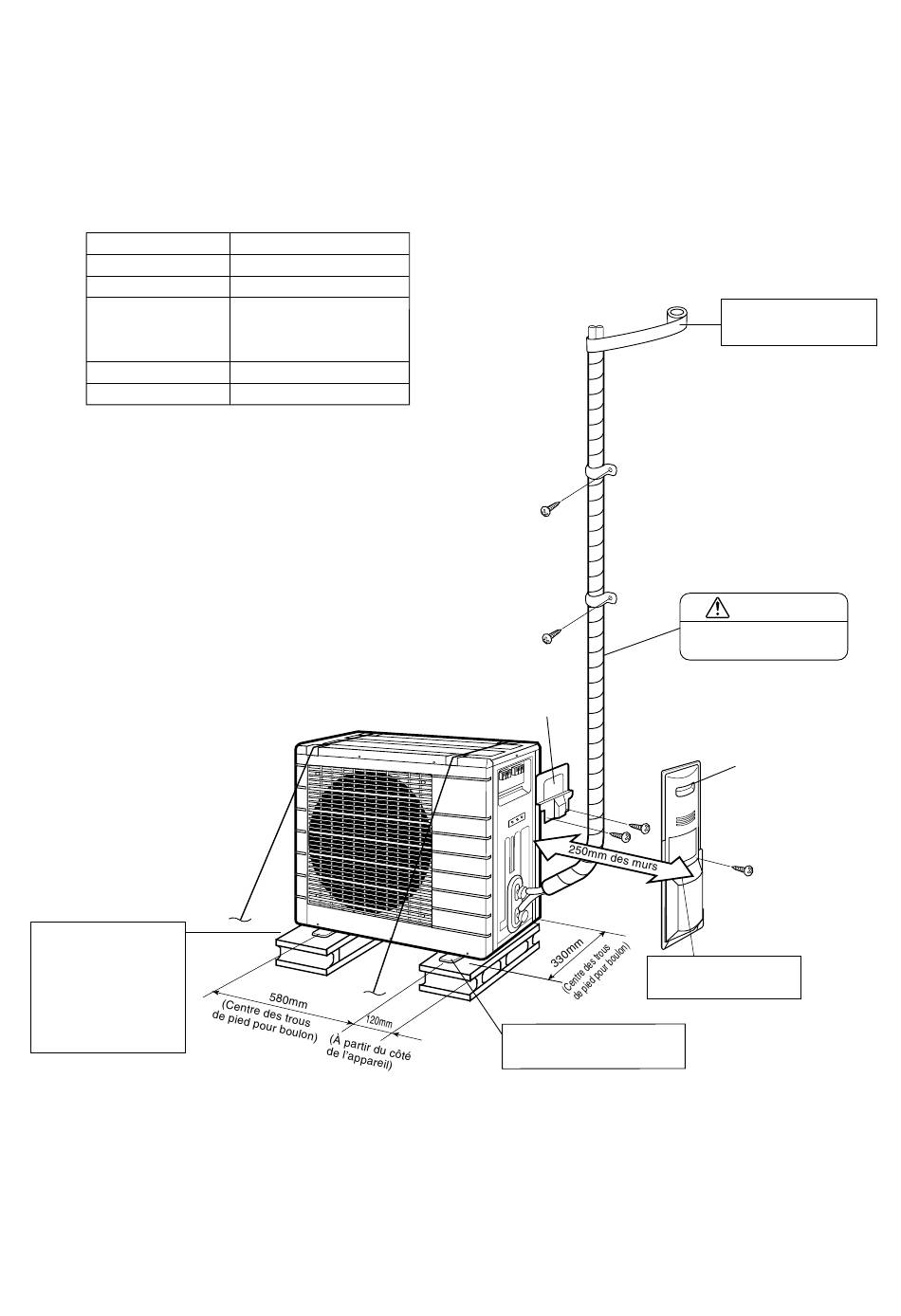

Schémas d'installation des unités
extérieures
Longueur maximale autorisée
Longueur minimum admissible
**
Hauteur maximale autorisée
Supplément de réfrigérant
*
nécessaire pour une
longueur de tuyau
dépassant 10m.
Tuyau de gaz
Tuyau de liquide
Assurez-vous d'ajouter la quantité correcte de réfrigérant additionnel.
*
Sinon, cela pourrait conduire à une réduction des performances.
**
Nous conseillons une longueur minimum de tuyau de 1,5 mètres afin
d'éviter le bruit causé par l'unité extérieure et les vibrations
(Du bruit mécanique et des vibrations peuvent se produire suivant la
façon dont est installée l'unité et son environnement d'utilisation.)
Pour les emplacements avec
une mauvaise vidange,
utilisez des blocs pour poser
l'appareil extérieur.
Ajustez la hauteur des pieds
jusqu'à ce que l'appareil soit
à niveau. Dans le cas
contraire, des fuites ou des
flaques d'eau risquent de se
produire.
nFrançais
20m
1,5m
15m
20g/m
Dia. ext. 12,7mm
Dia. ext. 6,4mm
Couvercle
de service
Prévoyez un espace pour
l'entretien de la tuyauterie et
du câblage électrique.
Quand il y a un danger que
l'appareil tombe, utilisez des
boulons pour les pieds ou des fils.
Enroulez le tuyau d'isolation
avec la bande de finition du
bas jusqu'en haut.
ATTENTION
**Réglez la longueur des
tuyaux entre 1,5m et 20m.
Couvercle de la vanne d'arrêt
3
