Chaudière Micro
HB
ES
SSu
Db
FL
Notice d'installation et de mise en service "1806 - FR"
Naema Micro 25 (021202) - Naema Micro 30 (021203) - Naema Micro 35 (021204)
7
5
2
1

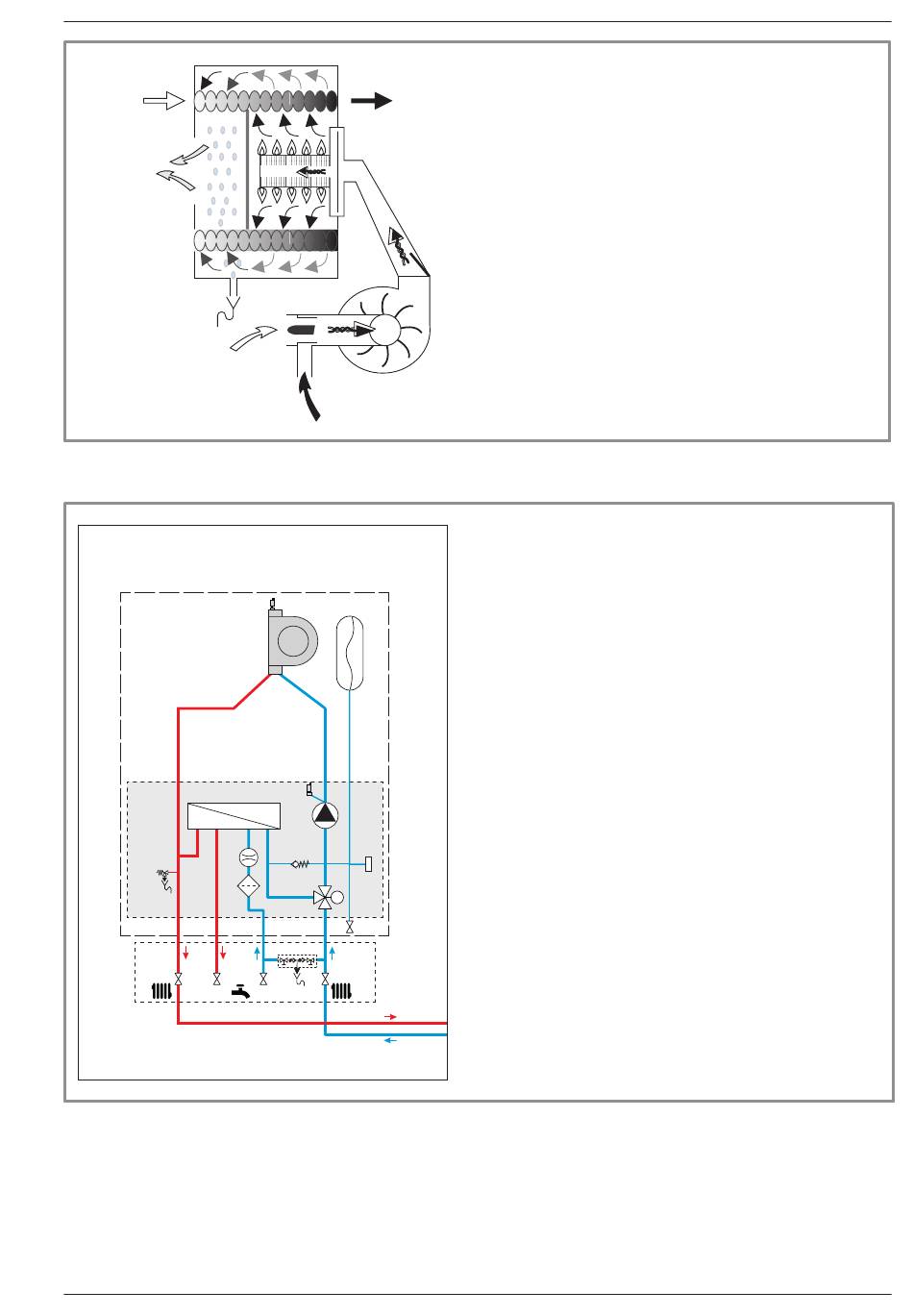

figure 6 - Principe brûleur et échangeur condenseur
Pg
VE
EC
Pg
C
CPr
CBi
VD
M
V
BR
D
figure 7 - Principe hydraulique
Légende.
1.
Alimentation gaz.
2.
Amenée d'air comburant.
3.
Évacuation des fumées.
4.
Zone de condensation.
5.
Siphon (évacuation des condensats).
6.
Retour chauffage.
7.
Départ chauffage.
Légende.
CBi
Clapet bipasse
C
Circulateur
CPr
Capteur de pression
D
Disconnecteur
Db
Débitmètre
EC
Échangeur condenseur
ES
Échangeur ECS
FL
Filtre - Limiteur de débit
HB
Hydrobloc
Pg
Purgeur
BR
Barrette de robinets
SSu
Soupape de sûreté
V
Vidange
VD
Vanne directionnelle
VE
Vase d'expansion
- 11 -
