Raccordement
6.4
Raccordement de la connexion RS485 sur la commande Control Touch

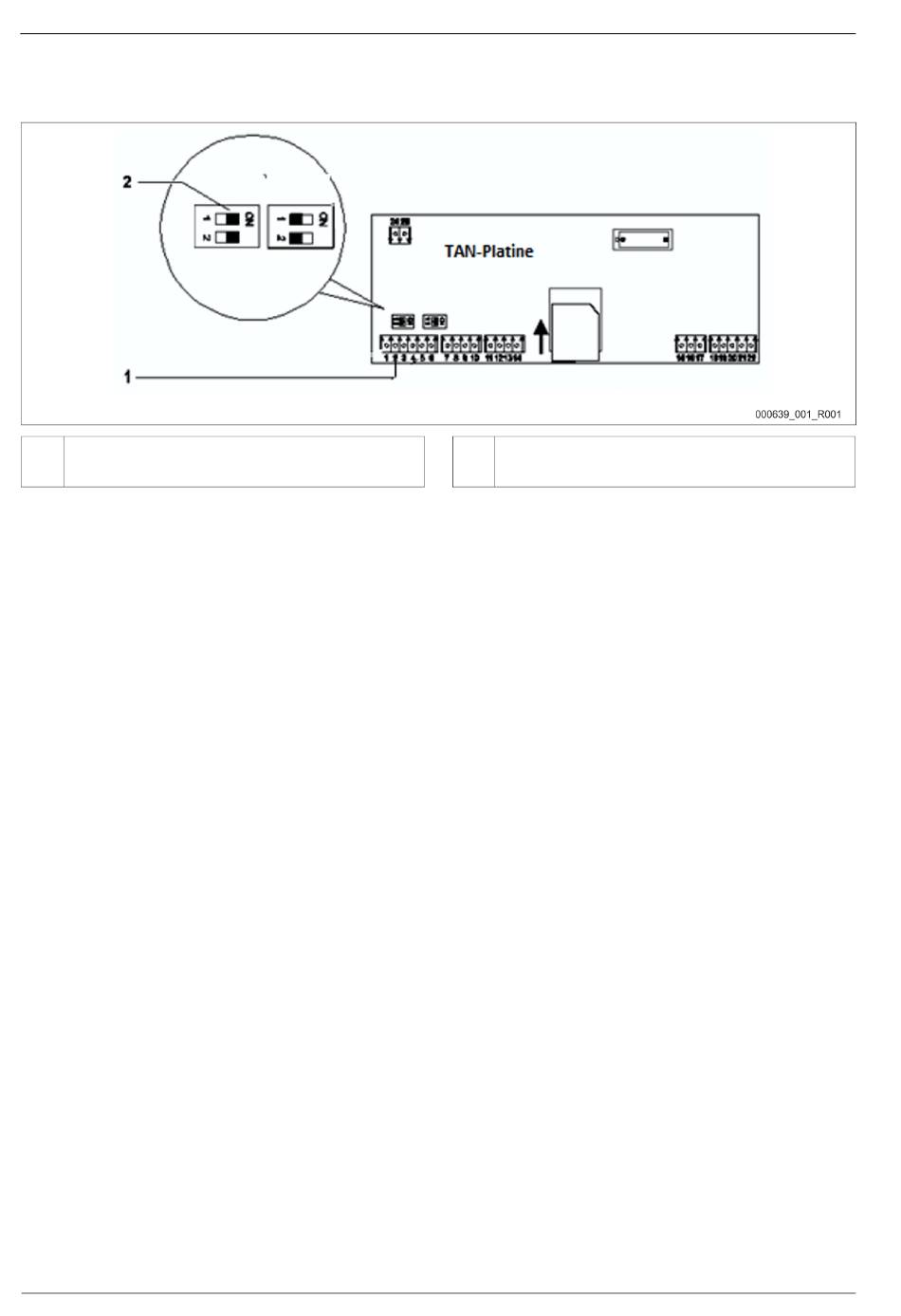

Schéma de raccordement du Reflex Control Touch
1
Bornes de raccordement pour la connexion RS485
Procéder comme suit :
1.
Ouvrir l'armoire de distribution de la commande Control Touch.
2.
Monter l'adaptateur de rail DIN sur le Reflex Control Remote (voir 6.1.1).
3.
Introduire le câble RS485 fourni dans le passe-câble de la zone supérieure de l'armoire de commande, sur la carte TAN de l'organe
de commande. Veiller à ce que le connecteur RJ45 se trouve dans la partie inférieure de l'armoire de commande et que les fils
dénudés soient introduits dans l'organe de commande.
4.
Raccorder le câble à la carte TAN
Raccordement sur les bornes 1,2 (carte TAN) :
•
Jaune/blanc sur la borne 1
•
Vert/blanc sur la borne 2
5.
Raccorder le connecteur RJ45 du câble RS485 au Reflex Control Remote.
6.
Si le Reflex Control Remote est utilisé via LAN, introduire un câble LAN dans le passe-câble de l'armoire de commande et le raccorder
avec la prise LAN du Reflex Control Remote.
7.
Passer le câble réseau à travers un passe-câble et raccorder l'alimentation en tension au Reflex Control Remote.
•
Raccorder le bloc d'alimentation fourni à la prise 2 du Reflex Control Remote.
8.
Activer sur la carte-mère du Control Basic les résistances terminales.
•
Commutateurs DIP 1 et 2 en position MARCHE.
18 — Français
2
Reflex Control Remote — 29.06.2018
Commutateurs DIP 1 et 2 en position active
•
Les résistances terminales sont activées
