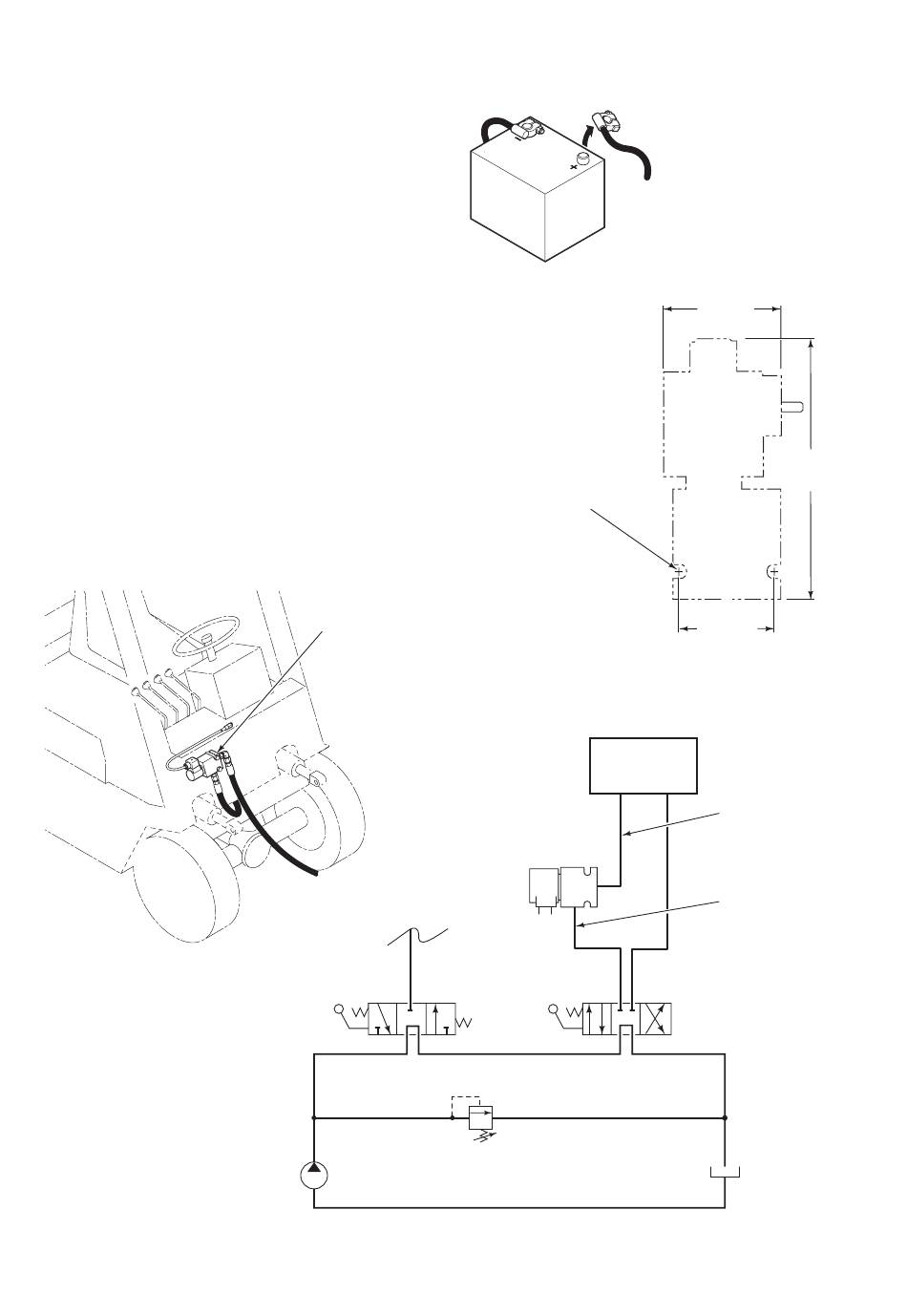

Installation
Opération devant être uniquement réalisée par un personnel
qualifié.
1
Débrancher le câble de la borne positive de la batterie.
2
Localiser et installer l'électrovanne et l'entretoise sur le
capot du chariot à l'aide des pièces de fixation de 6 mm
fournies. Prendre garde au dégagement lorsque le mât est
complètement incliné en arrière. L'électrovanne doit être
installée au niveau de la conduite d'OUVERTURE de pince
située entre le distributeur auxiliaire et l'accessoire.
IMPORTANT : l'électrovanne doit être installée sur le circuit
ouvert, en aval de toute conduite pilote de clapet antiretour
sur la conduite de préhension.
Ne pas installer la bobine à proximité de composants
électroniques/dispositifs de commande/radiofréquence.
3
Connecter le port 1 de la soupape de commande au
flexible d'alimentation relié à l'accessoire.
IMPORTANT : en cas d'installation du dispositif anti-
ouverture de pince avec la fonction Contrôle à force
adaptative (CFA) de Cascade, l'électrovanne doit être
montée entre le distributeur auxiliaire du chariot et la
soupape AFC.
4
Connecter le port 2 de l'électrovanne au flexible
d'alimentation partant de la conduite d'OUVERTURE de
pince du distributeur auxiliaire du chariot.
IMPORTANT : effectuer un contrôle visuel des étapes
d'installation 2, 3 et 4.
2
Installer
l'électrovanne
AC1013.eps
Soupape de
commande du
système de levage
Pompe
hydraulique
du chariot
AC0201.eps
2
Orifices de
montage de
vanne : filetage
M6 ou 0,25 po.
Raccord
pivotant
d'accessoire
Électrovanne
1
2
Distributeur
auxiliaire de
pince
Limiteur de
pression du
chariot
2
1
Débrancher le câble de
la borne positive de la
batterie.
2.10 in.
(53 mm)
AC2048.eps
1.62 in.
(41 mm)
3
Ouverture Préhension
4
Réservoir
du chariot
AC0447.eps
4.80 in.
(122 mm)
Raccorder
le flexible
d'alimentation
de l'accessoire
au Port 1
Raccorder
le flexible du
distributeur
auxiliaire au Port 2
