1. Grille Avant
2. Pales du Ventilateur
3. Écrou de serrage des pales du
ventilateur
4. Grille arrière
5. Arbre Moteur
6. Bloc Moteur
ASSEMBLAGE PALES et GRILLE de PROTECTION
1. Fixer la grille arrière sur le bloc moteur, avec les quatre vis fournies.
2. Installer les pales sur l'arbre moteur et visser l'écrou de serrage.
3. Centrer la grille avant en alignant le logo. Il doit être horizontal et parallèle
au sol.
4. Fixer ensemble les grilles Avant & Arrière en serrant les clips de fixations.
S'assurer que les clips sont bien en place.
5. Serrer la vis de verrouillage en bas de la grille arrière.

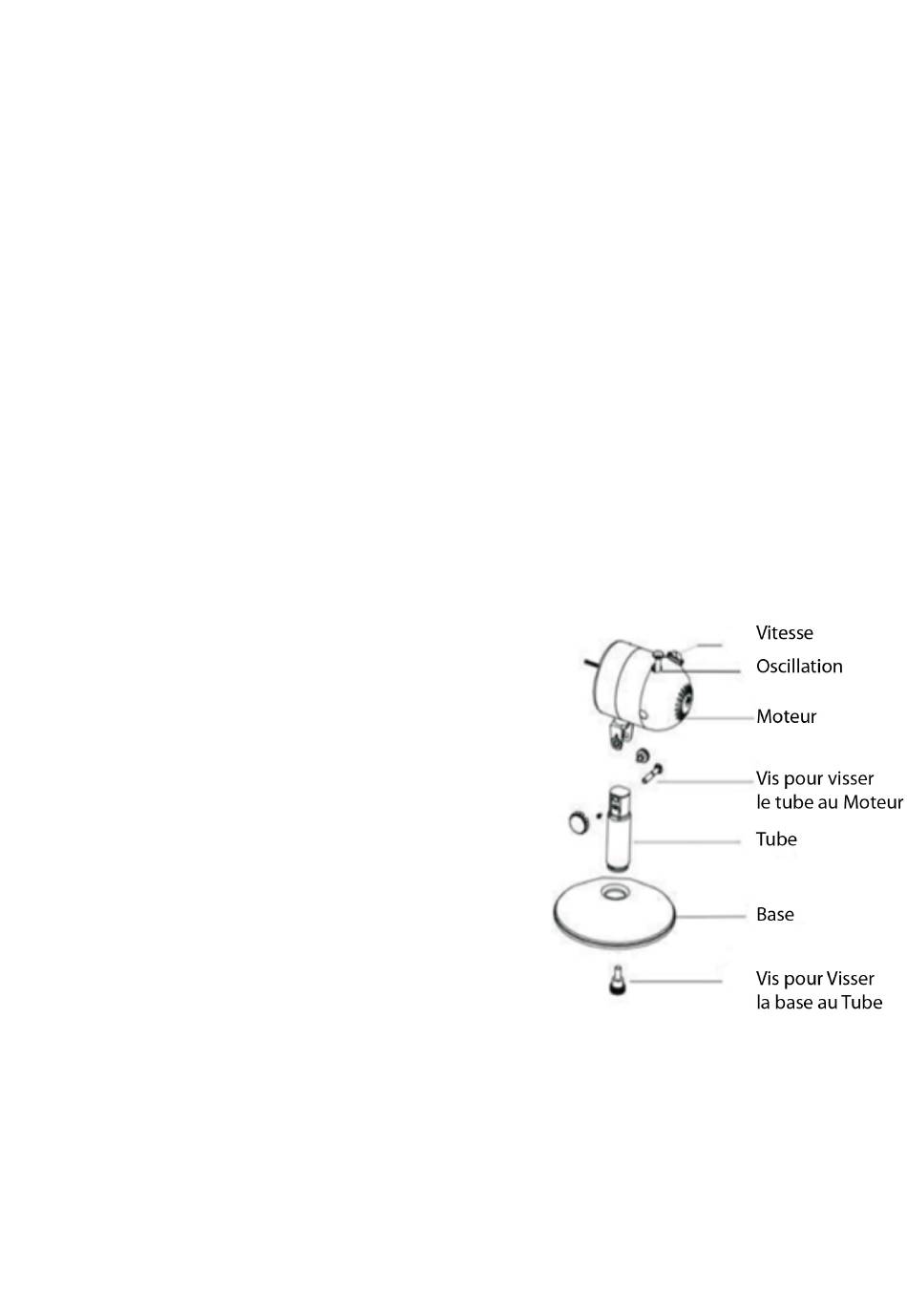

1. Mettre le support moteur sur la base.
2. Fixer le pied du ventilateur sur la base
avec les vis fournies.
3. Fixer les pieds antidérapants.
• Dérouler complètement le cordon secteur.
• Vérifier que la tension en vigueur dans le pays où vous êtes correspond à celle
indiquée sur l'appareil.
• Brancher l'appareil dans une prise de courant en bon état, (reliée à la terre si
l'appareil est de classe I), pour éviter tout danger.
ASSEMBLAGE VENTILATEUR - BASE
UTILISATION
7. Bouton Marche / Arrêt de
l'oscillation
8. Vitesse du Ventilateur
9. Vis de serrage de la base sur le
Tube
10. Tube du Ventilateur
11. Base du Ventilateur
12. Vis de serrage de la base
8
