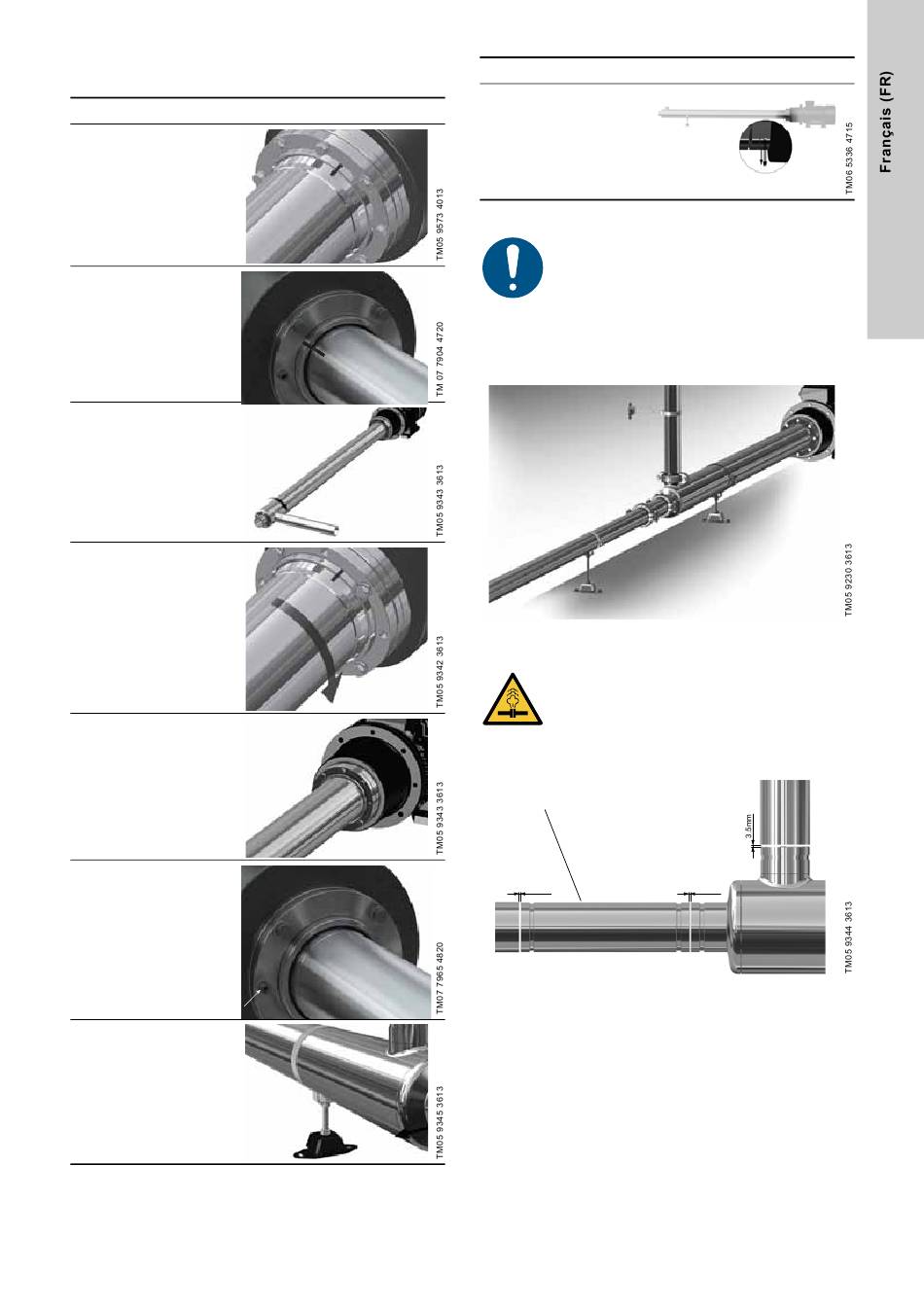

Position de la tuyauterie d'aspiration
Pour modifier la position de la tuyauterie, procéder comme suit.
Étape Description
Toutes les pompes,
sauf la BMS hs
7-42 : marquer la
1a chemise de pompe
et l'écrou-union,
puis desserrer les
vis.
BMS hs 7-42: mar-
quer la chemise de
1b pompe et l'écrou-
union, puis desser-
rer les vis.
Mettre la tuyaute-
rie d'aspiration
dans la position
2 requise en s'assu-
rant que l'écrou-
union suive le mou-
vement.
Vérifier
3 l'alignement des
marquages.
Remettre toutes les
vis en place.
Toutes les pompes
4a
sauf la BMS hs
7-42 : serrer toutes
les vis à 33 Nm
BMS hs 7-42: ser-
rer la vis M8 signa-
4b lée sur la photo à
24 Nm et les autres
vis à 33 Nm.
Fixer le pied sup-
5 port sur la fonda-
tion.
Illustration
Étape Description
Vérifier le bon posi-
tionnement des ori-
fices de purge.
6
Noter que le BMS
hs 7-42 n'a pas
d'orifice de purge.
Rinçage de l'installation
Pour éviter la présence d'impuretés à l'intérieur de la
pompe, rincer les canalisations avant de raccorder
les tuyauteries d'aspiration et de refoulement.
Raccordement tuyauterie
Les tuyauteries d'aspiration et de refoulement sont équipées de
fourreaux d'écartement pour accouplements Victaulic et doivent
être soutenues au niveau de leurs extrémités.
Fig. 5 Support tuyauterie
AVERTISSEMENT
Système sous pression
Mort ou blessures graves
- Éviter les contraintes sur la tuyauterie.
Lors de la mise en place des raccords, il est important de laisser
un espace de 3,5 mm entre les deux tuyauteries.
Raccord de service
3.5mm
Fig. 6 Espace entre les tuyauteries
Illustration
Orifices de purge
3.5mm
