14-PANNEAU DE COMMANDE

MODE DE FONCTIONNEMENT

La modalité de fonctionnement des poêles hydro est seulement automatique (la modalité manuelle n' e st pas prévue). La modulation de
la flamme est gérée selon la « Configuration installation » par la sonde d'ambiance placée sur l'arrière de l'appareil (voir dessin), par le
thermostat externe, par la température de l' e au dans le poêle ou par les sondes NTC.

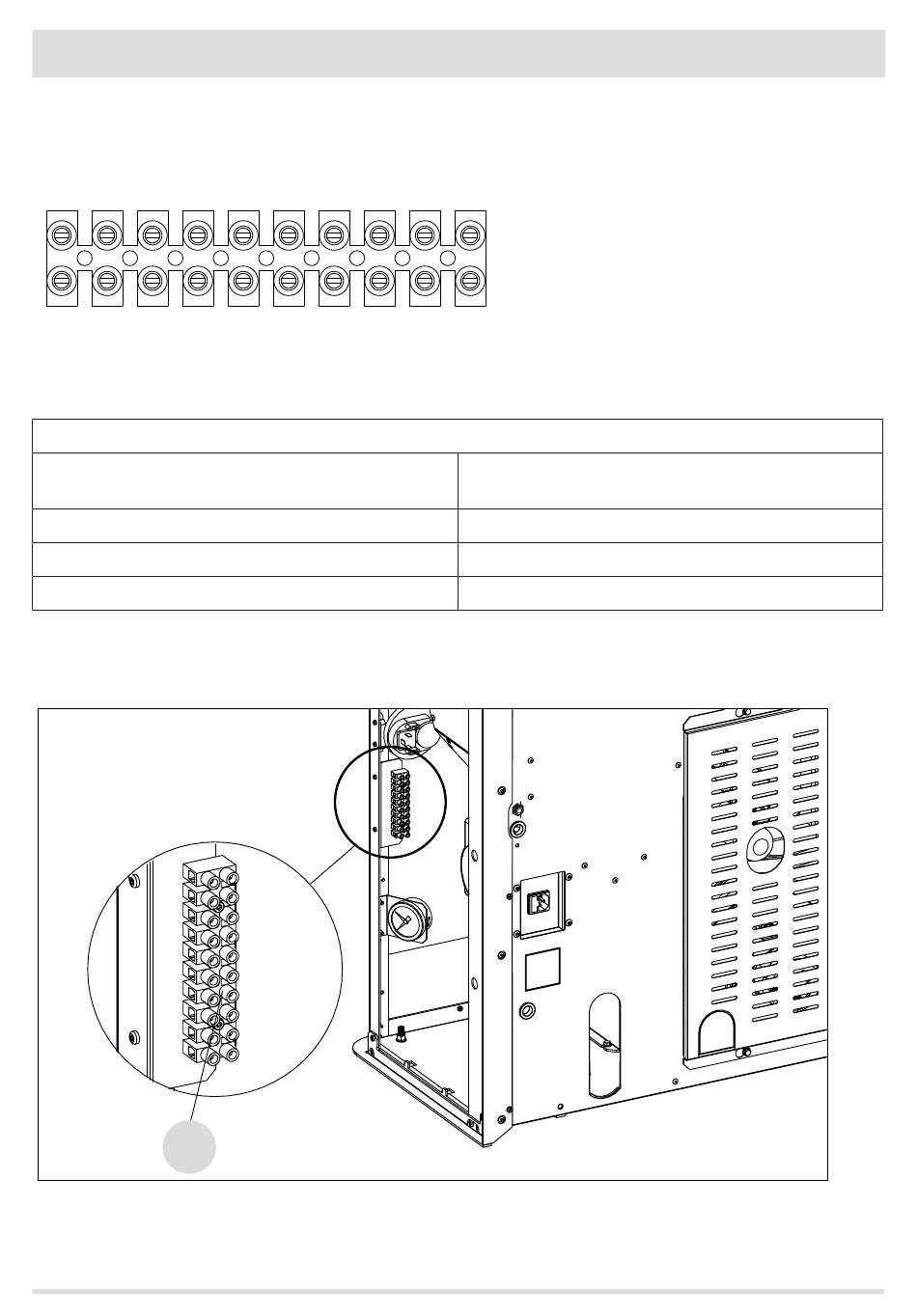

1 2 3 4 5 6 7 8 9 10
BRANCHEMENTS ÉLECTRIQUES
CONTACTS BORNIER
POS.1-2 THERMOSTAT EXTERNE/THERMOSTAT DU BALLON
TAMPON
POS.3-4 SONDE DU BALLON TAMPON/BOUILLEUR
POS.5 MISE À LA TERRE
POS.6-7 CHAUDIÈRE SUPPLÉMENTAIRE
Pour accéder au bornier « M », il faut enlever le panneau droit comme indiqué dans la partie 1 du manuel (au paragraphe spécifique).
Effectuer les branchements nécessaires et remonter le tout.
M
Bureau d' é tude - Tous droits réservés - Reproduction interdite
POS.8 NEUTRE VANNE À TROIS VOIES
POS.9 PHASE VANNE À TROIS VOIES (sanitaire)
POS.10 PHASE VANNE À TROIS VOIES (chauffage)
19
