23
Accessoires à entraînement par chaîne
Les couteaux ne doivent pas dépasser de plus de 1 mm la plaque de
guidage.
2

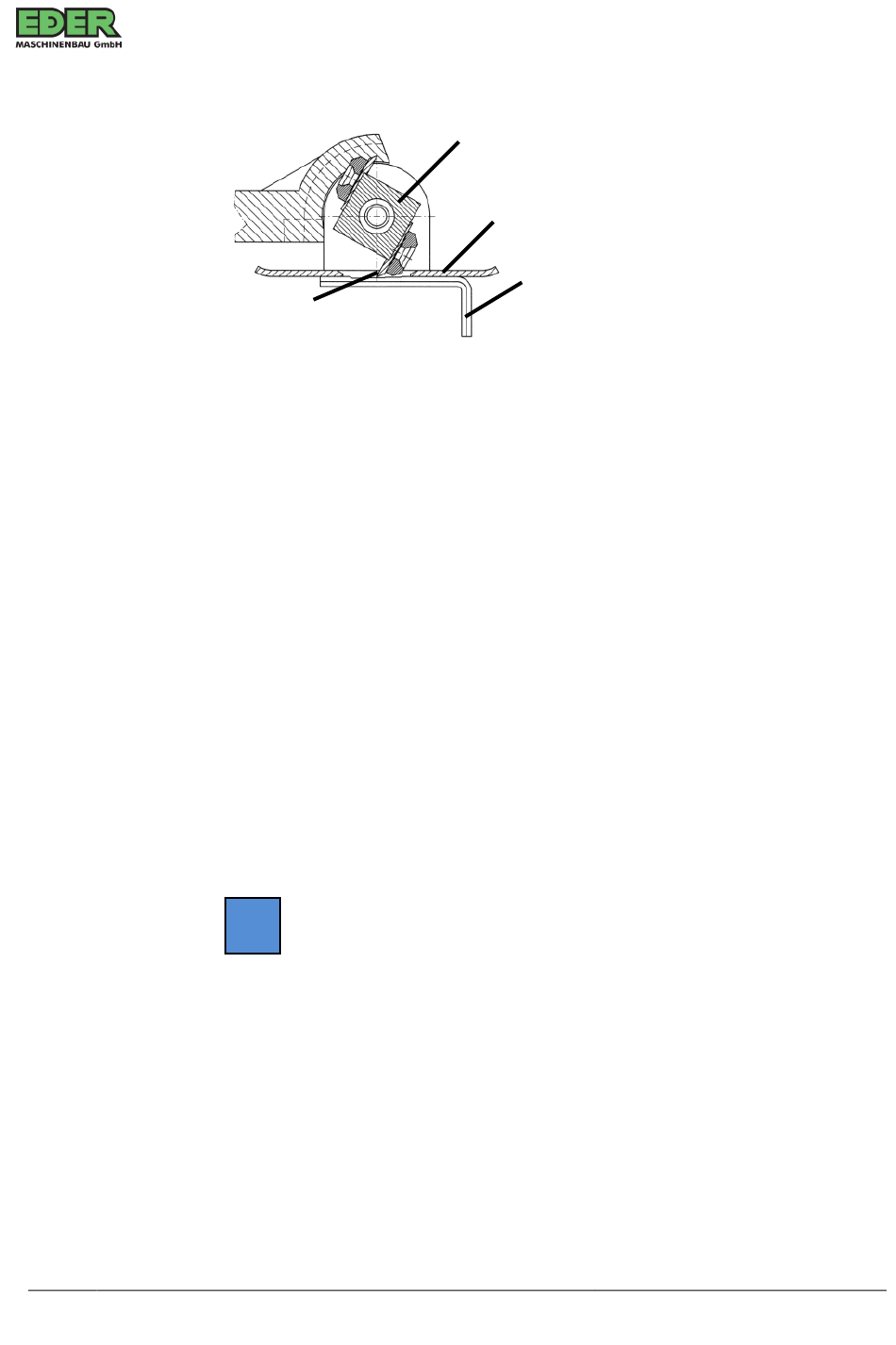

Fig. 7 : Réglage des couteaux
Procédez comme suit pour chaque couteau :
> Desserrez la vis Allen du couteau avec une clé Allen de 6 mm.
> Remplacez le couteau ( 2 – Fig. 7) si nécessaire.
> Tournez le cylindre ( 1 – Fig. 7) de manière à ce que le couteau
dépasse au maximum à travers la plaque de guidage ( 3 – Fig. 7).
> Placez la clé Allen ( 4 – Fig. 7) sur la plaque de guidage de sorte
que l'encoche ayant la profondeur de coupe souhaitée se trouve
sous la lame.
> Déplacez la lame de manière à ce que le tranchant touche la clé
Allen à l'endroit où la profondeur de coupe souhaitée est située.
> Resserrez la vis Allen du couteau.
Couple de serrage : 35 Nm
Rabot de contours EDER EKH-C
Des couteaux bien affûtés sont nécessaires pour un travail optimal
avec le rabot de contours EDER EKH-C.
Les couteaux émoussés peuvent être affûtés à la main à
i
l'aide d'une meule ordinaire. L'angle de tranchant est de 40°.
Pour le réglage, vous avez besoin de la clé Allen fournie et de la jauge
à couteaux.
Sur la jauge à couteaux, il y a des encoches avec lesquelles vous
pouvez régler les couteaux à 0,2 mm, 0,4 mm et 0,6 mm de
profondeur de coupe.
1
3
4
409001_01 | 12.2020
