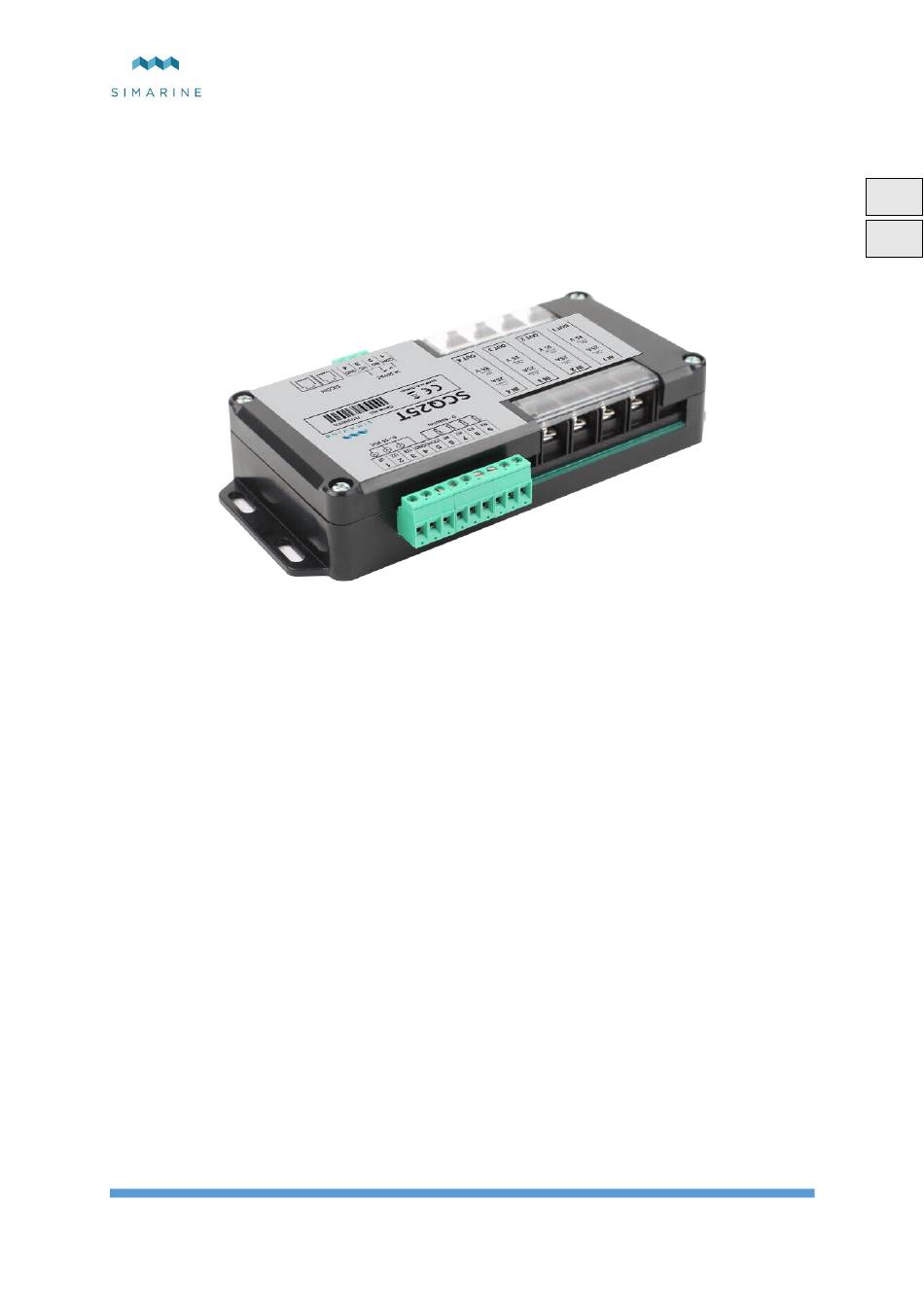

- Page 1 Module de shunt et de réservoir Numérique SCQ25T de SIMARINE MANUEL D’UTILISATION Révision 1.0 SIMARINE d.o.o. Ulica skofa Maksimilijana Drzecnika 6 SI - 2000 Maribor Slovénie http://www.simarine.net Copyright © 2016 Simarine d.o.o., Tous les droits sont réservés SCQ25T...
-
Page 3: Table Des Matières
Montage..............................5 Câbles..............................5 4.2.1 Câble de données SiCOM........................5 Connexion..............................5 SCQ25T..............................6 Spécifications techniques..........................7 Dépannage............................... 7 Valeurs négatives du courant........................7 Capteur de shunt / de réservoir non visible sur PICO................7 Capteur de réservoir affichant le même niveau de liquide pendant une longue période......7 Capteur de réservoir affichant le réservoir vide..................8... -
Page 4: Introduction
Le SCQ25T dispose de 4 shunts de 25 A intégrés capables de mesurer jusqu'à 35 Vcc de tension et un courant continu d’une valeur allant jusqu'à 25 A sur chaque shunt. -
Page 5: Installation
2x2x0.25 mm2 Paire torsadée (recommandé) 4.3 Connexion Pour le bon fonctionnement du module de shunt numérique SCQ25T de Simarine, il est nécessaire de: Connecter SCQ25T à Simarine PICO via le port SICOM. Connecter les bornes négatives ou positives des consommateurs / des générateurs via un shunt SCQ25T. -
Page 6: Scq25T
4.4 SCQ25T Photo 2 SCQ25T (POS) -
Page 7: Spécifications Techniques
Contact d'alarme Tableau 1 Spécifications techniques * Nombre maximal de capteurs de réservoir connectés à un SCQ25T comprenant 4 capteurs de résistance et 3 capteurs de détection de tension, ce qui exclut la connexion de tout capteur de température. ** Nombre maximal de capteurs de température connectés à un SCQ25T, ce qui exclut la connexion d'un capteur de réservoir. -
Page 8: Capteur De Réservoir Affichant Le Réservoir Vide
Le capteur du réservoir couvre-t-il entièrement le niveau du réservoir? Dans le cas où vous utilisez un capteur flottant qui est trop court, il peut arriver que le capteur ne détecte aucun liquide en dessous d'un niveau spécifique. Envisagez de réétalonner le capteur du réservoir. 7 Annexe Photo 3 SCQ25T (POS) et SC500 (NEG) - Page 9 Photo 4 SC500(POS) et SCQ25T(POS)
- Page 16 Bild 4 SCQ25T(POS) und SC500(NEG)
