Figure 3.
Connecteur
Boutons
de réglage fin
de serrage
d'altitude
d'altitude (x2)
Figure 4.
4.

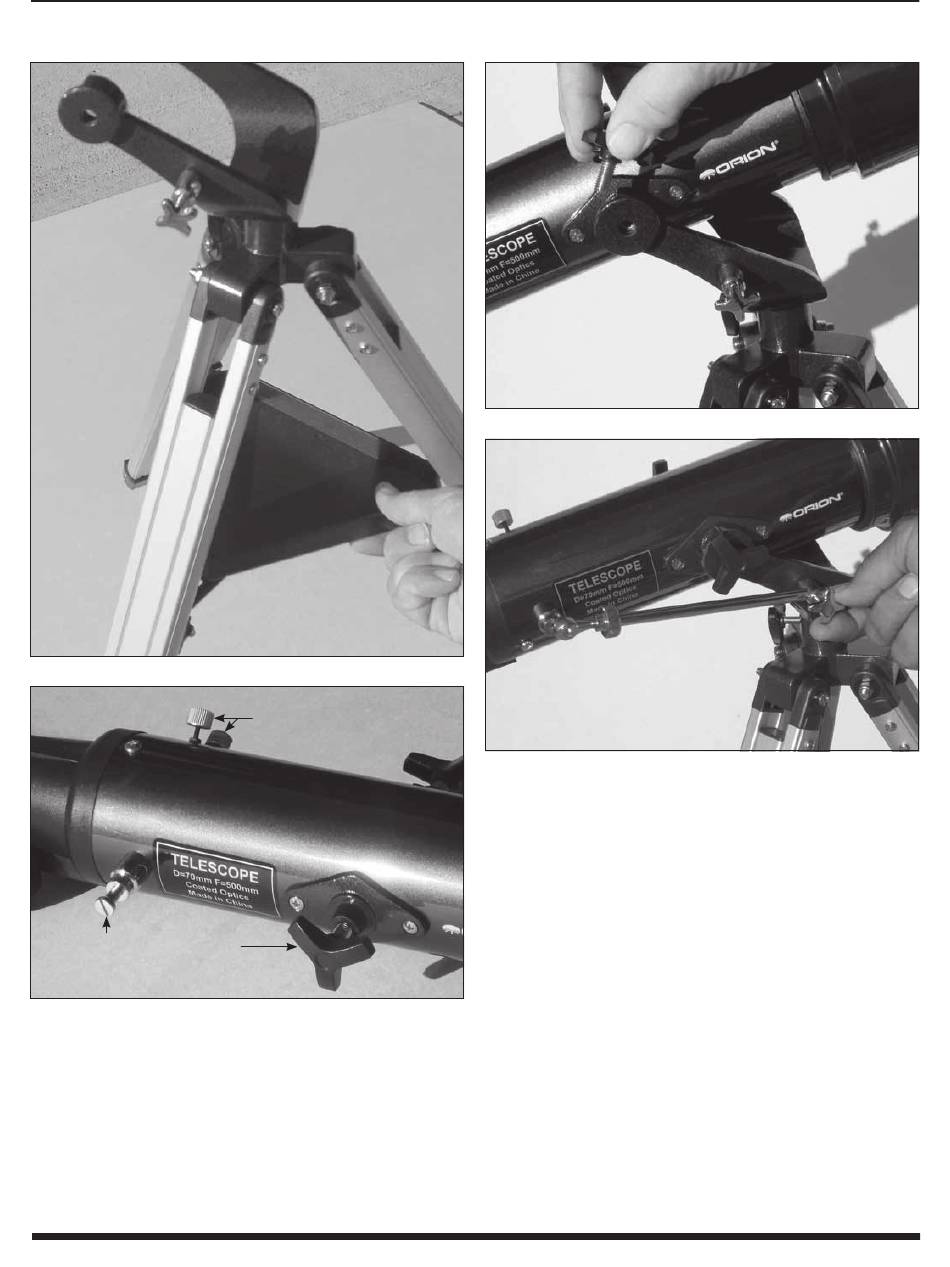

Placez le plateau d'accessoires sur le HAUT de la
console centrale entre les montants du trépied et fixez-le
avec les trois boutons de verrouillage de type vis papillon
par le DESSOUS. (figure 3)
4
Vis de
serrage du
chercheur
Figure 5.
Figure 6.
Montage du télescope
1.
Retirez les boutons de serrage d'altitude sur le côté du
tube. (figure 4)
2.
Faites glisser le tube du télescope dans les fentes sur les
extrémités des bras de fourche du support de culasse,
utilisez les boutons de serrage d'altitude pour fixer le
tube au support de culasse. (figure 5)
3.
Insérez le contrôle de l'altitude micro-réglable dans
l'ensemble de contrôle du bouton d'altitude sur le côté
du support de culasse ; l'extrémité avec le bouton de
réglage fin se met vers l'arrière (là où la culasse se
courbe). (figure 6) Retirez la vis mécanique installée sur
le côté du télescope et utilisez-la pour fixer le contrôle de
l'altitude micro-réglable sur le côté du tube du télescope.
(figure 7)
Montage du chercheur
1.
Retirez les vis de serrage sur le dessus du télescope.
