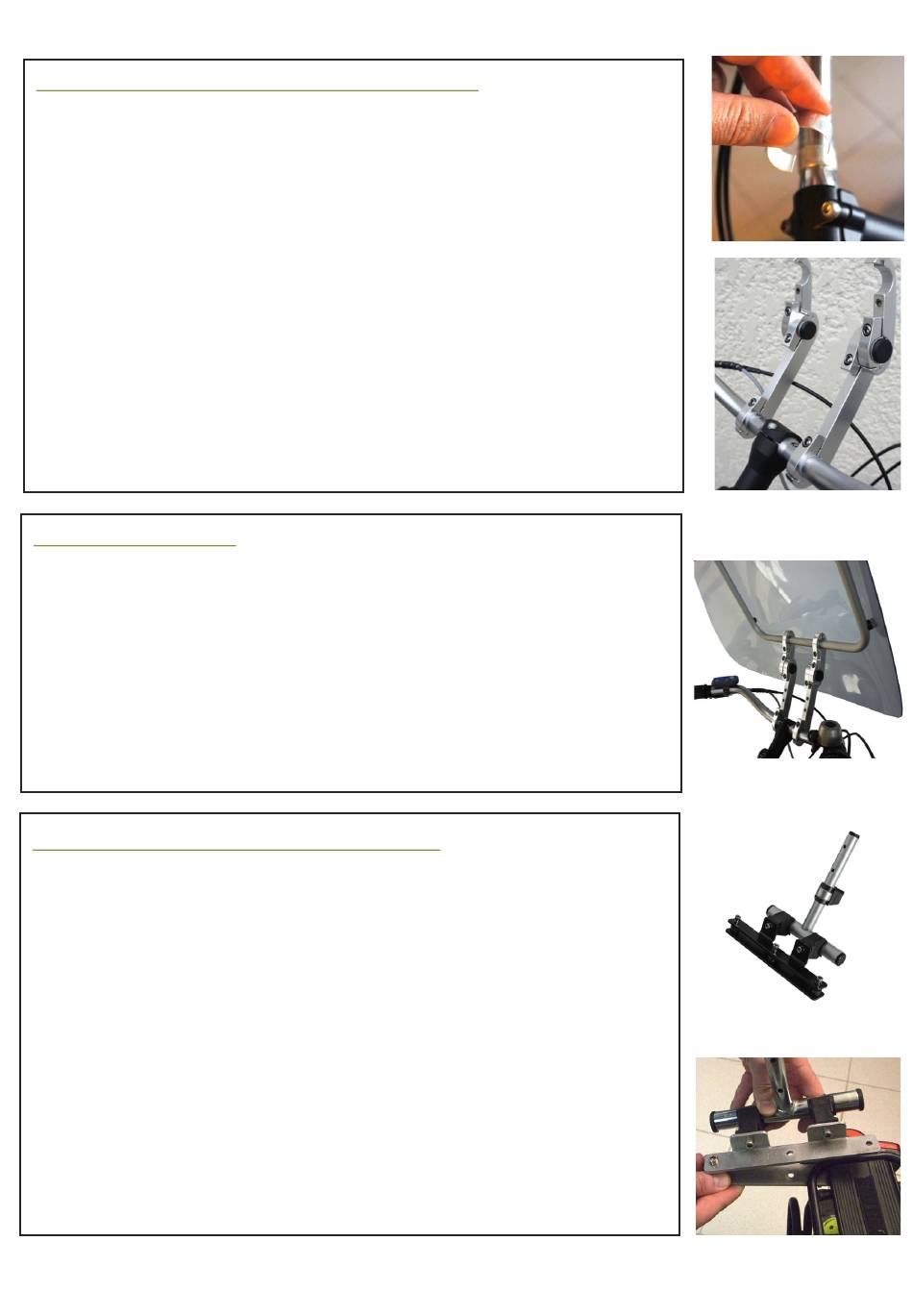

I. MONTAGE DES PIECES D'ACCROCHE DOUBLE SUR LE GUIDON
Les deux pièces d'accroche doivent être placées à droite et à gauche de la potence.
Placer préalablement les deux demi-coquilles métalliques sur la partie plate du guidon, le plus près possible
de la potence à droite et à
gauche.
Pour fixer chaque pièce d'accroche sur le guidon, il convient de desserrer la vis à l'aide de la clé 6 pans
fournie, afin de libérer la partie amovible où l'inscription 23,8mm de diamètre figure.
Positionner la 1
er
pièce d'accroche sous le guidon et faites glisser la partie amovible avec l'inscription
23,8mm dans son logement. Si les coquilles métalliques empêchent de glisser la partie amovible, retirer une
ou les 2 arrondis métalliques.
Placer la vis dans son logement et serrer légèrement. Pivotez ensuite la pièce à 45°.
Monter la 2ème pièce en procédant comme pour la première et placer-la parallèlement à celle-ci.
Serrer de chaque côté. Les deux pièces doivent être solidement fixés au guidon.
Si une des pièces bouge, retirer la partie amovible pour placer un ou les deux demi-coquilles métalliques, si
vous ne les avez pas utilisés et remonter l'ensemble.
II. FIXATION DU PARE-BRISE
Desserrer et retirer les 2 parties amovibles situées sur le haut des pièces d'accroche coté pare-brise.
Placer l'armature tubulaire horizontale en bas du pare-brise dans les arrondis des 2 pièces d'accroche; en le
maintenant, replacer une des 2 pièces amovibles en intercalant les entretoises 16-22mm puis visser
légèrement.
Replacer ensuite la deuxième partie amovible.
Centrer et incliner légèrement le pare-brise vers l'arrière, puis serrer fort.
Reportez-vous au chapitre
«
Réglages
III. MISE EN PLACE de la FIXATION sur le PORTE BAGAGE
Dévisser 2 des 3 vis de l'adaptation (laisser 1 vis d'un côté) et placer la partie haute (avec le tube) à l'arrière
du porte bagage;
la partie basse se positionne dessous; puis serrer à l'aide des vis. Le Klick Fix noir doit être placé vers
l'arrière.
Cette adaptation est livrée avec un réglage de la fixation de la capote en position basse.
Vous pouvez monter ou baisser la position du Klick Fix en desserrant la vis de la partie en plastique noir.
Cette adaptation peut être fixée à l'avant ou à l'arrière du porte bagage en fonction des besoins et des
caractéristiques du vélo. (voir Chapitre
L'adaptation porte bagage existe en 2 largeurs (200 et 260 mm)
Si la largeur du porte-bagage excède 170 mm, optez pour la version large 260 mm. (nous consulter)
»,
pour opérer des modifications de position du pare-brise.
«
Réglages
»)
