Remarques :
1.
Mise en garde :
lors d'un auto-test optique manuel, le relais d'alarme est activé lorsque le test est réussi. Assurez-vous qu'avant de
commencer un auto-test manuel, les sorties du panneau de contrôle ou de l'API sont déconnectées. Rebranchez les sorties après
avoir finalisé l'auto-test.
2.
Le câblage de l'auto-test manuel est expliqué dans la section installation électrique.
3.
L'auto-test manuel peut être utilisé lors de la mise en marche pour tester le détecteur sans qu'il soit nécessaire d'utiliser une lampe
test de détection de flammes.
4.
L'auto-test manuel n'est pas un remplacement du contrôle de fonctionnement avec l'aide d'une lampe test. Une fois la mise en
service terminée, les détecteurs de flammes doivent être testés au moyen d'une lampe test pour s'assurer de leurs bons
fonctionnements.

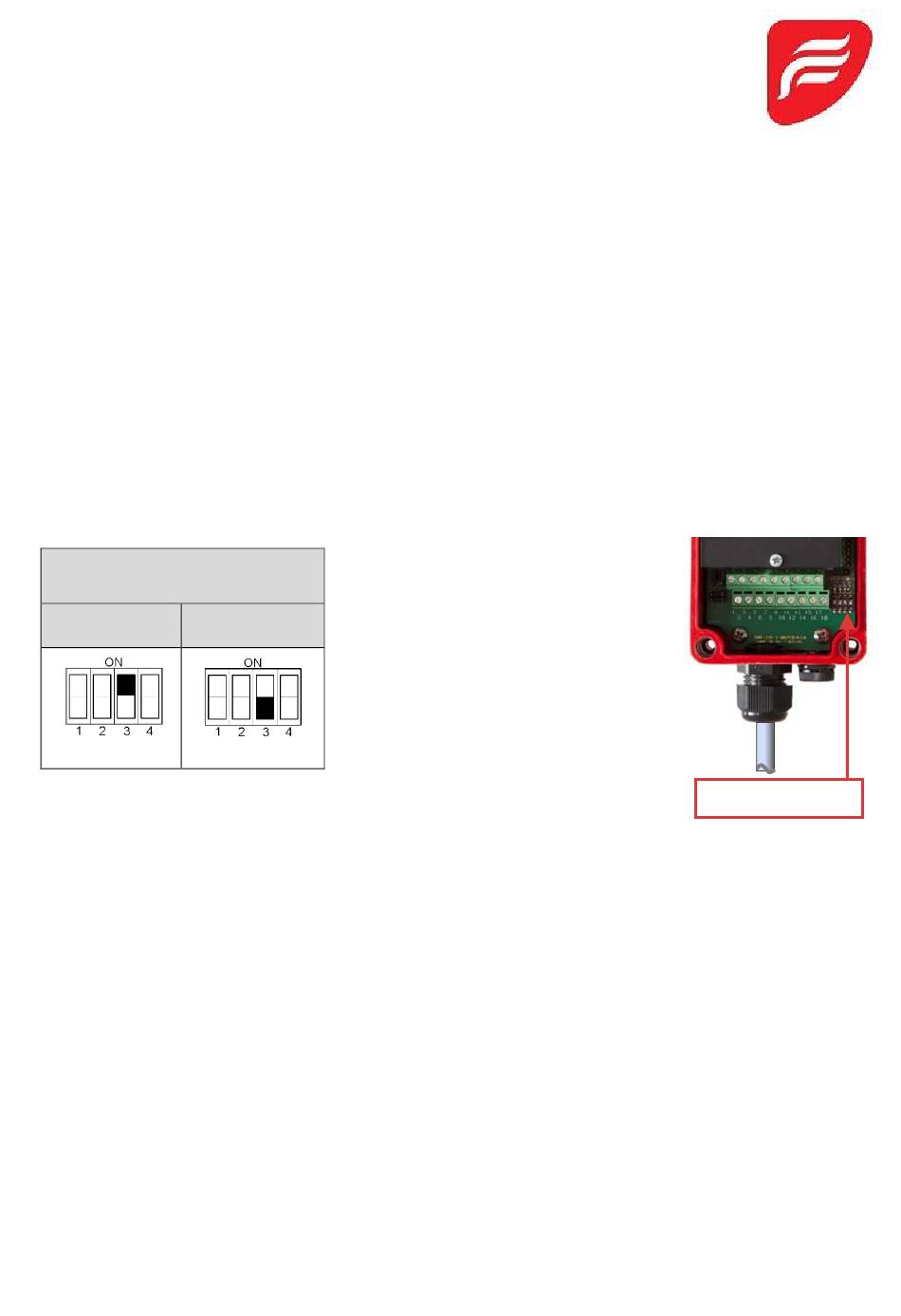

3.1 Paramètres
Le détecteur de flammes dispose de commutateurs DIL pour régler le mode de verrouillage ou de déverrouillage de ce dernier.
Remarques :
1.
Les interrupteurs DIL 1, 2 et 4 ne sont pas utilisés.
2.
Les bascules blanches des interrupteurs DIL sont représentées en noir sur les figures.
Dans le tableau suivant, vous trouverez les paramètres du commutateur DIL pour régler la sensibilité et l'option de verrouillage/déverrouillage
:
Verrouillé/
Déverrouillé
Verrouillé
(réglage d'usine)
DIL 3 allumé
Remarques :
Le réglage d'usine pour le verrouillage/déverrouillage est en position « verrouillé » . Le détecteur doit être réinitialisé en éteignant le détecteur
de flammes pendant au moins 1 seconde. Ce réglage est standard pour les panneaux de commande incendie conformes à la norme
européenne EN54. Dans plusieurs applications industrielles, le mode de déverrouillage peut être pratique car l'alarme est prise en charge par
le panneau de commande. Dans ce cas, il n'est pas nécessaire de réinitialiser le détecteur en l'éteignant.
4. Installation : Montage et Orientation
Dans cette section, un certain nombre de directives générales de planification sont données pour la conception du système du détecteur de
flammes. Plusieurs de ces directives sont discutées plus en détail dans les sections suivantes.
4.1 Directives générales de planification
1.
Un détecteur de flammes est un détecteur qui convient à la détection rapide des feux ouverts. Ce sont généralement des incendies
de gaz et de liquide mais ils peuvent également être solides comme le papier ou le bois.
2.
Les détecteurs de flammes sont des détecteurs « ligne de visée » . Les détecteurs de flammes doivent tous avoir une visibilité
nécessaire pour surveiller les risques d'incendie.
3.
Définir une exigence de performance avant de démarrer la conception du système de détection de flammes. Par exemple : le feu
doit se trouver dans l'axe central du détecteur de flammes pour détecter un feu n-heptane de 33 x 33 cm à une distance de 15 m en
30 secondes.
4.
Identifiez les risques d'incendie et assurez-vous qu'une quantité suffisante de détecteurs est installé pour surveiller tous les risques
d'incendie.
5.
Classer, si il y a lieu, le risque d'incendie en classes d'exigences de performance A, B et C. Sur le site www.sense-ware.com, cette
classification est expliquée. Voir aussi la section 4.2.
6.
Prévoyez les détecteurs de flammes (en quantité et en emplacement), en tenant compte de l'angle visuel de 90
détecteur.
7.
Le détecteur de flammes doit être monté sur une surface rigide à faible vibration.
