VERIFIER LA SYNCHRONISATION
DES LAMES DE TONDEUSE -
MODELES DE 102 CM
Entretien périodique : tous les ans
1. Mettre la PDF en position d'arrêt, serrer le frein de
stationnement, couper le moteur et retirer la clé.
Déposer la tondeuse (voir « Dépose de la tondeuse »).
2. Retourner la tondeuse et vérifier la position des lames.
Celles-ci doivent être positionnées perpendiculaires
l'une à l'autre comme l'indique la figure 25. Si ce n'est
pas le cas, passer à l'étape 3.
3. Bloquer la lame avec une cale en bois (B, figure 22)
pour l'empêcher de tourner et desserrer le boulon de
fixation (A).
4. Retirer le boulon de fixation (A, figure 25), la rondelle
élastique (H), la rondelle cannelée (G) et la rondelle
plate (F).
5. Retirer la goupille de positionnement (E, figure 25). Faire
tourner la lame (D) à la main jusqu'à ce que les lames
soient perpendiculaires l'une à l'autre comme l'indique la
figure 26. Il est peut-être nécessaire de retirer et de faire
tourner le raccord de lame (C) pour aligner le trou de
lame sur le trou de raccord.
6. Remonter la goupille de positionnement (E, Figure 25),
la rondelle cannelée (G), la rondelle élastique (F) et le
boulon de fixation (A). Bloquer la lame avec une cale en
bois (B) pour l'empêcher de tourner et serrer le boulon
de fixation (A) à 61-75 Nm.
B
A

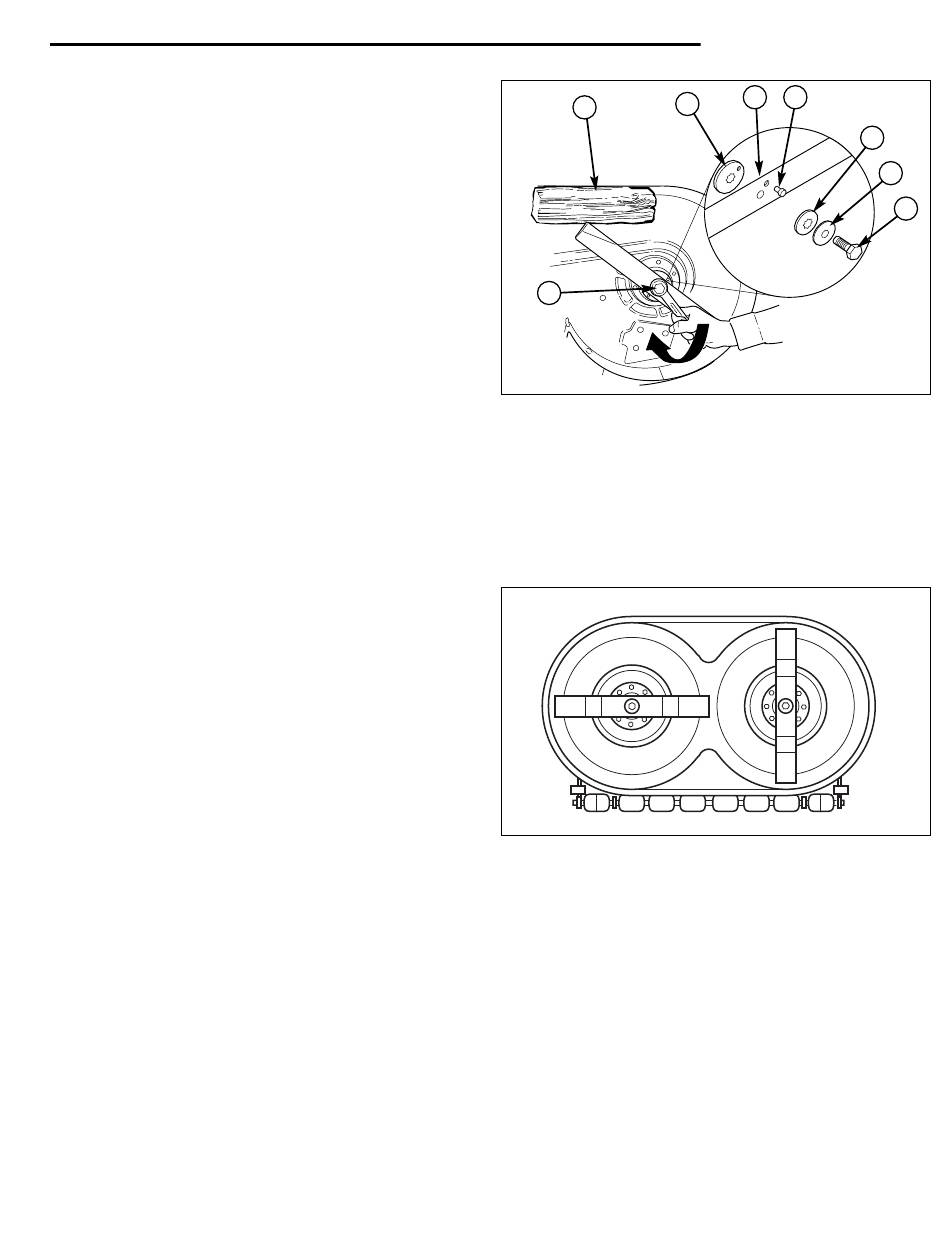

Figure 25. Installation de la lame
A. Boulon de fixation de lame
B. Cale en bois (10 x 10 cm)
C. Raccord de lame
D. Lame
E. Goupille de positionnement
F. Rondelle élastique
G. Rondelle cannelée
Figure 26. Vérification de la synchronisation des lames
