Le fabricant n'est pas en mesure de tester toutes ces combinai-
sons de modèles, matériaux, angle d'antenne, position de l'an-
tenne, par ailleurs un certain nombre de petites „fautes" peuvent
s'additionner pour former une „perturbation". Seul le modéliste ou
utilisateur est en mesure de le contrôler.
Ci-dessous quelques consignes élémentaires pour obtenir
les meilleurs rapports de réception possibles :
Antenne du récepteur :
• L'agencer autant que possible en position à 90° pour réduire
sa dépendance du positionnement.
• Le pas la disposer le long de matériaux conduisant l'électricité
tels que cordons, gaines souples de câbles, timonerie souple,
tiges en carbone etc. ou à l'intérieur ou à l'extérieur de fuse-
lages conduisant l'électricité.
• Les cordons raccordés à l'émetteur (servos, alimentation élec-
trique, etc. ) ne doivent pas avoir la même longueur que l'an-
tenne, ni la moitié de la longueur ni une longueur constituant
un multiple pair.
• Le plus loin possible de
- cordons de variateurs ou de moteurs conduisant le courant
- bougies d'allumage, alimentation des bougies
- endroits chargés d'électricité statique tels que courroies
crantées, turbines, etc.
- Amener l'antenne le plus rapidement possible hors de fu-
selages composés de matériaux blindants (carbone, métal,
etc.).
- Ne pas fixer l'extrémité de l'antenne à des matériaux
conduisant l'électricité (métal, carbone).
Recepteur :
• Pour le positionnement du récepteur s'applique également en
principe ce qui vient d'être énuméré
• ne pas agencer à proximité immédiate d'autres composants
électroniques
• assurer l'alimentation électrique à l'aide d'un accu Cd-Ni ou
NiMH à faible impédance.
• Les systèmes BEC cadencés doivent être évités pour l'alimen-
tation électrique, ces „générateurs de fréquence" produisent
un spectre d'impulsions se modifiant en permanence avec une
puissance élevée.
Le cordon de connexion transmet cela directement au récep-
teur. À cause de la charge et du niveau de tension en muta-
tion constante ces systèmes n'offrent pas, très souvent, une
alimentation électrique suffisante. Particulièrement les récep-
teurs-synthétiseurs disposant d'une consommation élevée de
courant en subissent l'influence.
• Les variateurs destinés à des groupement de nombreux élé-
ments sans système BEC pour l'alimentation du récepteur,
disposent quand même d'un système BEC „interne" pour l'ali-
mentation propre du variateur électronique qui travaille sur le
même principe avec toutefois une faible puissance. Le raccor-
dement relie directement la source de perturbation au récep-
teur. Il est recommandé de mettre un filtre antiparasite réf. F
1413 en place pour protéger le récepteur de ces perturbations.
À l'opposé d'autres filtres, qui ne disposent en général que
d'un noyau en ferrite, le filtre antiparasite de Futaba filtre éga-
lement l'impulsion d'entrée.
• Les différents types de récepteur réagissent aussi différem-
ment au raccordement de composants électroniques supplé-
mentaires tels que les dispositifs d'allumage des bougies, les
unités de commande de turbines, les systèmes télémétriques,
ou de navigation (GPS), etc. Dans ce cas également nous
recommandons la mise en œuvre du filtre antiparasite réf. F
1413, pour désaccoupler.
T6EXP 2,4 GHz
Modèle :
• Pour éviter les charges d'électricité statique, il est indispen-
sable d'appliquer des mesures spécifiques sur le modèle.
• HÉLICOPTÈRE :
Reliez le tube de flèche et le châssis avec une bande de
mise à la masse. Avec un entraînement à courroie crantée,
si nécessaire, installez une „brosse en cuivre" pour dériver la
charge de la courroie crantée. Si nécessaire, reliez les poulies
de courroie avec un conducteur électrique au châssis. Sur les
hélicoptères électriques il est souvent nécessaire de relier le
tube de flèche au carter du moteur
• TURBINES :
raccorder la tôle de blindage à la turbine avec une bande de
mise à la masse pour éviter la charge statique.
Essai de portee :
avant la mise en service, il est recommandé d'effectuer dans tous
les cas un essai de portée avec un modèle ou un ensemble de
réception neuf. Il faut dans ce cas non pas que le modèle se
trouve au sol mais à approximativement 1 mètre à 1,5 mètre au-
dessus du sol.
Utilisez une table en plastique ou en bois ou une caisse ou encore
un carton, etc. En aucun cas une table en métal (table de cam-
ping). Il ne faut pas non plus que des matériaux conducteurs se
trouvent à proximité (Grillages, etc.).

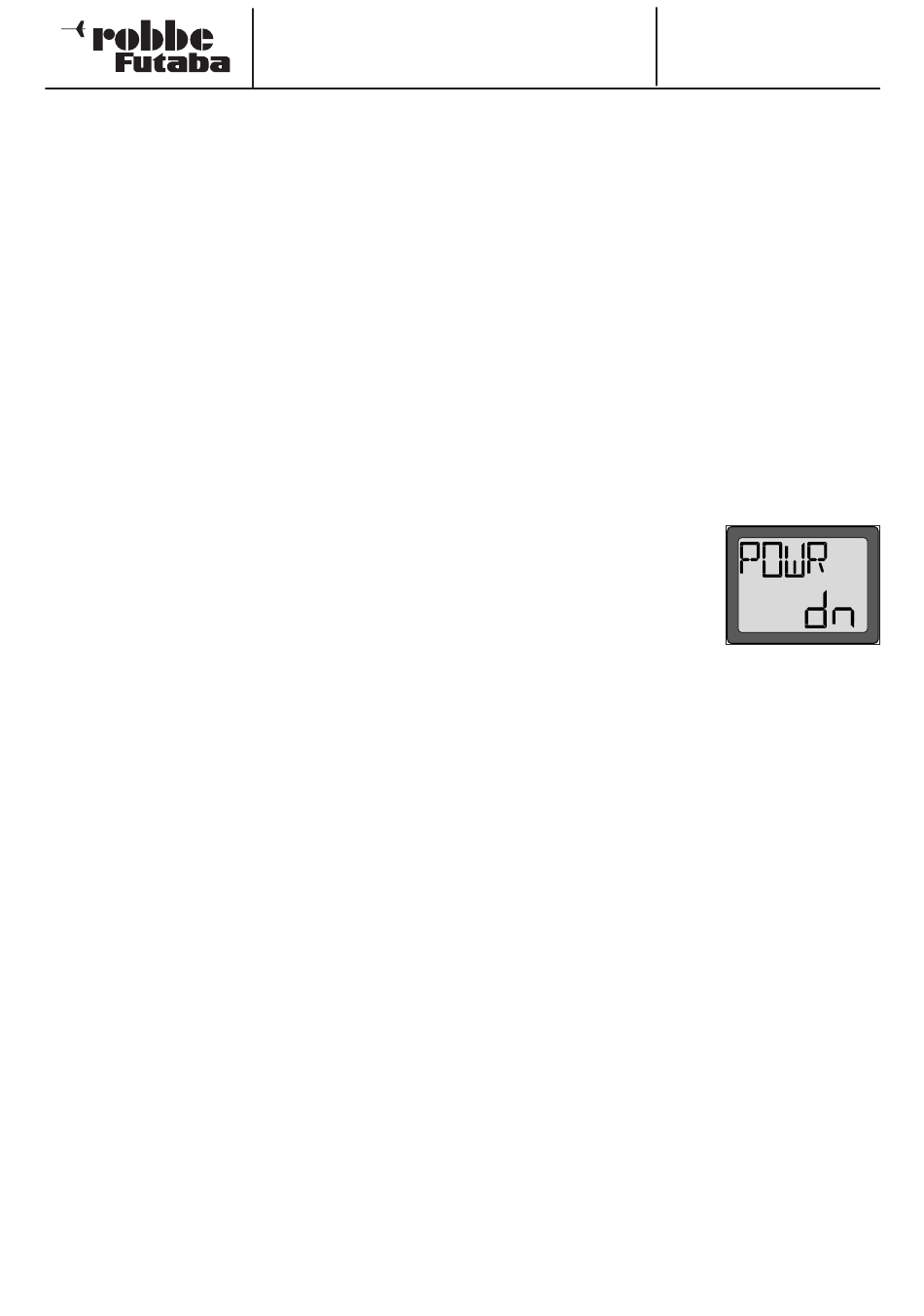

• L'émetteur T6EXP 2,4 GHz est
équipé d'un mode spécial pour
le test de portée, le mode Power-
Down.
• Pour l'activer, maintenez la touche
Mode enfoncée pendant que vous
mettez l'émetteur en marche.
• Dans ce mode, la puissance du mo-
dule HF est réduite pour effectuer l'essai de portée.
• Lorsque ce mode est activé, la LED rouge de monitorage du
module HF sur l'arrière de l'émetteur clignote et un bip retentit
toutes les 3 secondes.
• Mettre d'abord le modèle en service sans moteur d'entraîne-
ment.
• Éloignez-vous lentement du modèle en actionnant une fonc-
tion de gouverne lentement mais continuellement.
• Pendant que vous vous éloignez du modèle, observez le fonc-
tionnement de la gouverne et si elle stoppe ou s'arrête. Si
nécessaire faites-vous assister par un tiers qui observera le
fonctionnement de la gouverne de plus près.
• Pendant que vous vous éloignez, tournez également l'émet-
teur sur le côté, vers la gauche et vers la droite, pour simuler
une autre position de l'antenne par rapport au modèle.
• Dans le mode Power-Dow vous devez obtenir une portée de
3050 mètres (pas).
• Lorsque ce premier test de portée est réalisé avec succès,
exécutez le même test avec moteur en marche (fixez le mo-
dèle).
• La portée possible ne doit être que relativement réduite (ap-
prox. 20%). Si elle est sensiblement réduite, cela signifie que
l'unité d'entraînement perturbe l'émetteur. Vérifiez ensuite que
vous avez bien observé toutes les mesures décrites.
• Le mode Power-Down reste actif pendant approx. 60 secondes
et commute ensuite automatiquement sur mode normal. Il est
possible de revenir par anticipation au mode normal en rap-
puyant sur la touche Mode.
• Si vous souhaitez revenir au mode Power-Down, coupez
l'émetteur et le remette en marche en maintenant la touche
mode enfoncée.
ATTENTION :
Ne démarrez jamais le modèle en mode puissance réduite
(Power-Down) !
32
