ATTENTION :
L'installation doit être réalisée par un professionnel qualifié.
Lors de l'installation, ne saisissez pas l'appareil par le panneau supérieur, soulevez-le
par la base.
3.1 Outils nécessaires pour l'installation
Outils nécessaires :
1 Pinceau pour étaler la colle
1 Pince à câbles pour retirer la gaine des câbles
1 Tournevis cruciforme pour le câblage électrique
1 Coupe câbles pour le câblage électrique
1 Scie pour couper le tuyau PVC
1 Mètre ou 1 règle pour mesurer les PVC
1 Papier de verre (avant collage)

3.2 Emplacement pour l'installation

Choix du lieu d'installation
1.
L'installation doit être simple et permettre un accès aisé pour les travaux ultérieurs.
2.
Si l'appareil est installé au sol, le support doit être surélevé pour éviter toute pénétration d'eau pluviale. Dans les
régions enneigées, il convient de prévenir toute accumulation de neige au niveau des bouches d'entrée et de sortie d'air.
Alors, prévoyez une hauteur minimale de 20 à 30 cm.
3.
Un dispositif d'évacuation de l'eau sortant de l'appareil doit être prévu pour préserver la zone où il est installé (voir
installation du kit complémentaire des condensats page 14).
4.
Pour installer l'appareil sur un balcon ou sur le toit d'un immeuble, assurez-vous que le lieu d'installation puisse
supporter le poids de l'appareil sans compromettre la sécurité de l'immeuble.
5.
Vérifiez que l'appareil est correctement aéré, que la bouche de sortie d'air n'est pas orientée vers les fenêtres
d'immeubles voisins et qu'aucun retour de l'air vicié n'est possible. De plus, prévoyez un espace suffisant autour de
l'appareil pour les opérations d'entretien et de maintenance. (voir schéma ci-dessous)
6.
L'appareil ne doit pas être installé dans un endroit exposé à l'huile, à des gaz inflammables, des produits corrosifs,
des composés sulfureux ou à proximité d'équipements haute fréquence.
7.
L'appareil doit être installé sur un support ou un châssis stable. La capacité du châssis doit être au minimum 3 fois
supérieure au poids de l'appareil. Toutes les mesures devront être prises pour prévenir un relâchement des dispositifs
de fixation.
8.
L'appareil ne doit pas être installé dans un endroit exposé à des risques de cyclones et de tremblements de terre.
L'installation aérienne de l'appareil est déconseillée car toute chute de ce dernier comporte des risques d'accident
grave.
9.
N'installez pas la pompe à chaleur à proximité d'une route ou d'un chemin pour éviter les éclaboussures de boue sur
l'appareil.
10.
Conservez, autant que possible, l'appareil hors de portée des enfants.

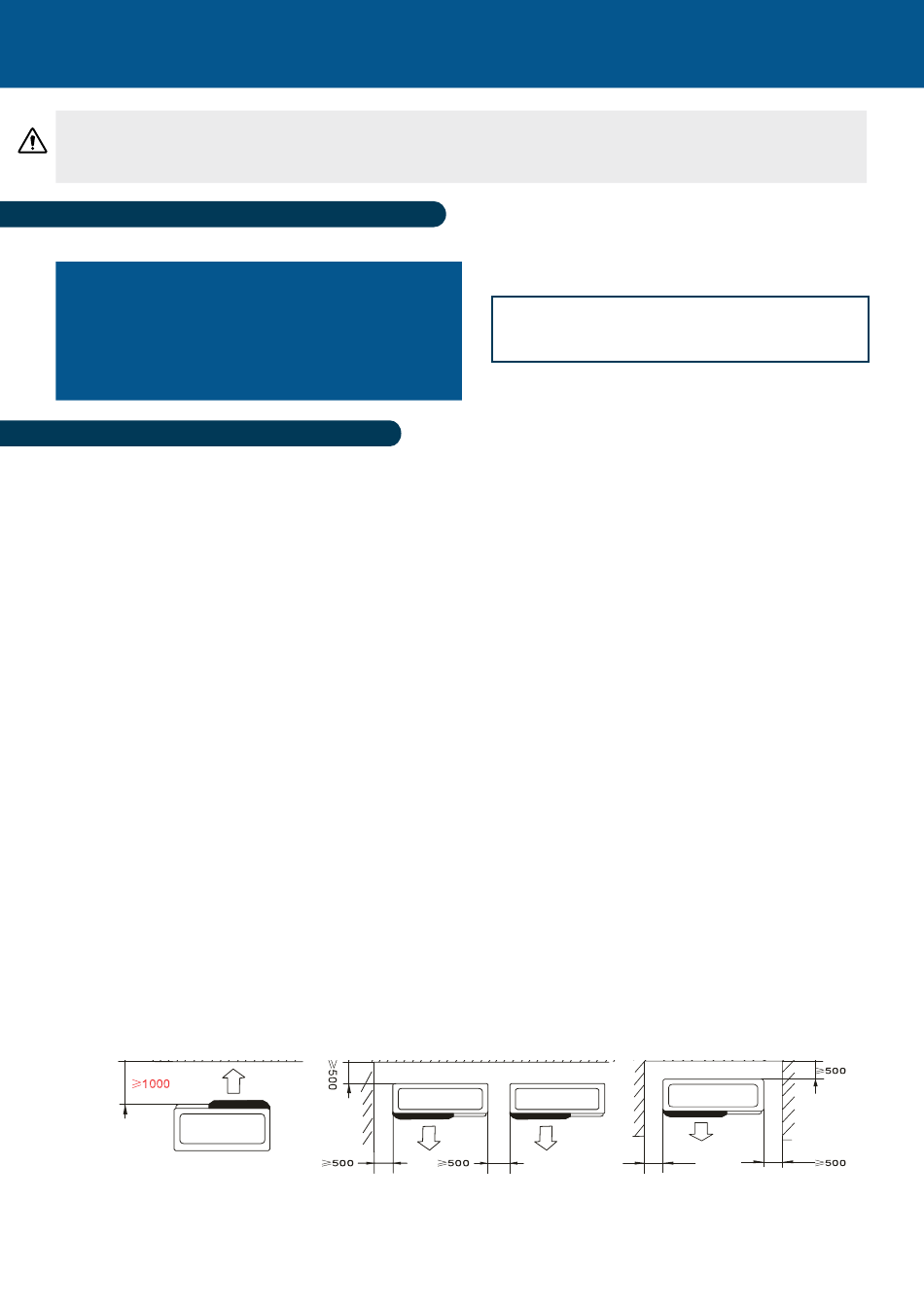

Conditions d'installation recommandées pour une performance maximale (unité en mm)
Laissez 50 cm d'espace vide sur les côtés et à l'arrière de la pompe à chaleur.

3. mise en place

Ne rien mettre à moins d'1 mètre devant la pompe à chaleur.
Ne laissez aucun obstacle devant l'appareil !
Matériel dont vous aurez besoin :
1 Câble d'alimentation
4 Vis d'expansion 8x60 pour fixer la PAC
Tubes PVC (taille selon installation)
Acétone et colle mucilage pour les PVC
3 Vannes, 2 T, 2 coudes de diamètre 50 mm
Voir Kit By-Pass
Matériel complémentaire conseillé :
Tubes PVC souple -
reliant la PAC au 1er raccord (50 cm de tube souple).
Plots de surélevation ou Rail
plus haut pour gérer l'écoulement des condensats (page 14)
12
(selon modèle page 17)
(page 15)
Atténuez fortement les vibrations en
-Installez la PAC 10 cm
